申请日2015.09.19
公开(公告)日2016.01.06
IPC分类号G01F23/72
摘要
一种渗滤液反应池专用浮子式液位计，它包括球形浮子、传感器信号固定杆及其筒状保护罩，所述的传感器信号固定杆上部设置安装法兰、顶部设置接线盒;所述的传感器信号固定杆及其筒状保护罩外部都包裹有PVC材质，保护罩上端与传感器信号固定杆上部设置的安装法兰固定连接、底部筒口通过设置的十字架与传感器的信号固定杆杆体固定连接，保护罩的一侧均匀设置有若干纵向排列的导流孔;所述球形浮子采用PVC材质包裹磁钢制成，它套装在传感器信号固定杆的杆体上。浮子和传感器信号固定杆及其筒状保护罩都外包有PVC材质，避免渗沥液的腐蚀;传感器信号固定杆设置有带排水孔的筒状保护罩，避免传感器信号固定杆晃动;它优点众多，特别适合渗沥液反应池使用。

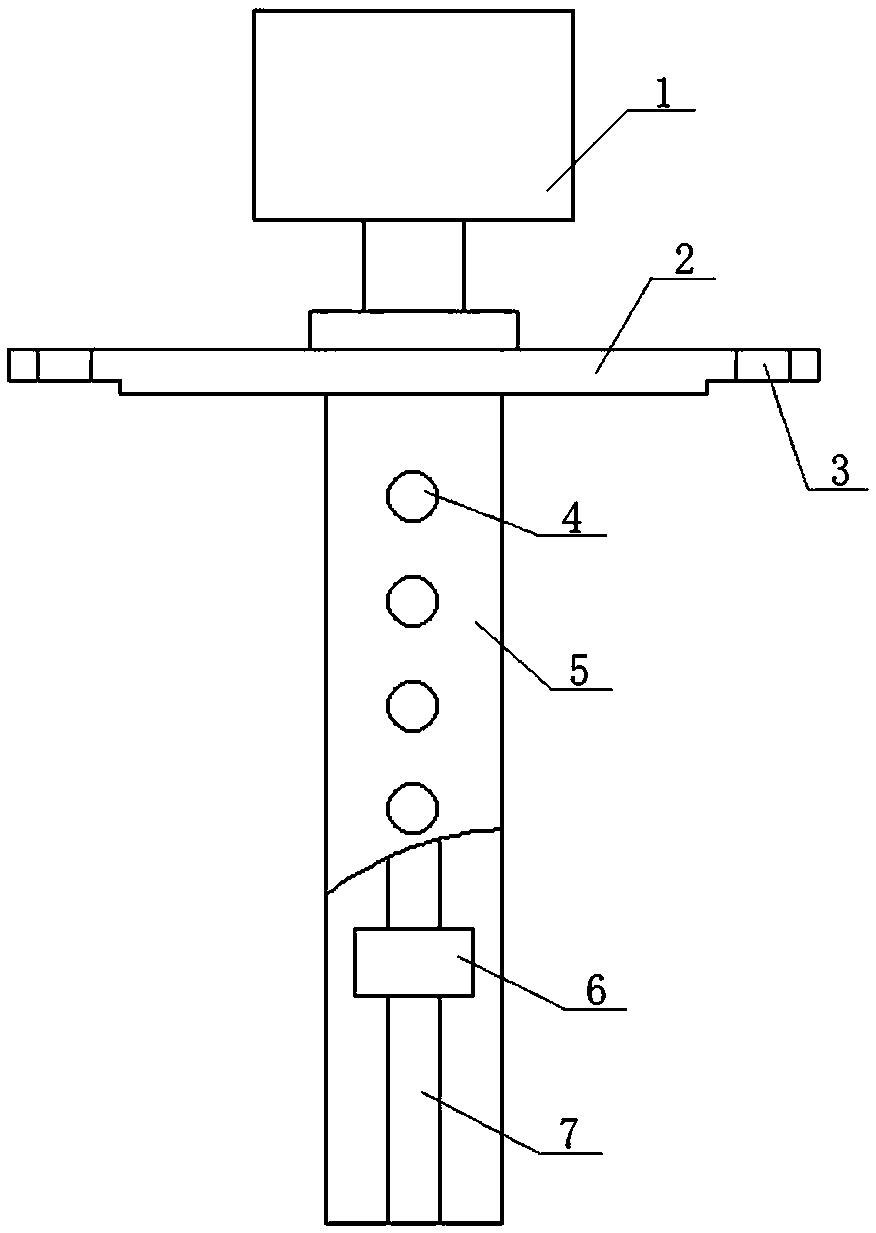

摘要附图
权利要求书
1.一种渗滤液反应池专用浮子式液位计，其特征在于：它包括球形浮 子(6)、传感器信号固定杆及其筒状保护罩(5)，所述的传感器信号固定 杆上部设置安装法兰(2)、顶部设置接线盒(1);所述的传感器信号固定 杆及其筒状保护罩(5)外部都包裹有PVC材质，保护罩(5)上端与传感 器信号固定杆上部设置的安装法兰(2)固定连接、底部筒口通过设置的十 字架与传感器的信号固定杆杆体(7)固定连接，保护罩(5)的一侧均匀 设置有若干纵向排列的导流孔(4);所述球形浮子(6)采用PVC材质包裹 磁钢制成，它套装在传感器信号固定杆的杆体(7)上。
说明书
渗滤液反应池专用浮子式液位计
技术领域
本实用新型涉及一种浮子式液位计，特别是一种渗滤液反应池专用浮 子式液位计。
背景技术
渗滤液是城市固体废物由于压实和微生物的作用，其中之污染物随水 分溶出而形成的。渗滤液中所含有机污染物种类多、复杂，不仅有好氧有 机污染物、各类金属和植物营养素(氨氮等)，还可能含有有毒有害的有机 污染物，杂质较多，腐蚀性很强，相关企业通常把渗滤液收集到渗滤液反 应池中，其中通入压缩空气或放入其他物质使其进行化学反应来对渗滤液 进行处理，而在此过程中，需要使用液位计对渗滤液的液面进行监测。目 前市场上常用的液位计有投入式液位计、超声波液位计和浮子式液位计， 但由于渗滤液的特殊性：含泥沙等杂质众多，极易堵塞投入式液位计的探 头上的传感器压力孔而导致液位计失效，使投入式液位计不适用于渗滤液 液面的监测;处理过程中需通入压缩空气使其内部的物质进行反应、会产 生大量气泡而导致超声波液位计测得的液位数据虚假，使超声波液位计也 不适用于渗滤液液面的监测;因而对渗滤液液面的监测只能用浮子式液位 计，但现有的浮子式液位计浮子和传感器信号固定杆均不耐腐蚀，且使用 的传感器信号固定杆较长，渗沥液反应池通入压缩空气造成的液面涌动都 会对传感器信号固定杆造成冲击，导致传感器信号固定杆晃动，使测量数 据不准确。
发明内容
本实用新型所要解决的技术问题是克服上述现有的浮子式液位计的不 足，而提供渗滤液反应池一种耐腐蚀且稳定性好的浮子式液位计，即一种 渗滤液反应池专用浮子式液位计。
本实用新型解决其技术问题所采取的技术方案为：一种渗滤液反应池 专用浮子式液位计，它包括球形浮子、传感器信号固定杆及其筒状保护罩， 所述的传感器信号固定杆上部设置安装法兰、顶部设置接线盒;所述的传 感器信号固定杆及其筒状保护罩外部都包裹有PVC材质，保护罩上端与传 感器信号固定杆上部设置的安装法兰固定连接、底部筒口通过设置的十字 架与传感器的信号固定杆杆体固定连接，保护罩的一侧均匀设置有若干纵 向排列的导流孔;所述球形浮子采用PVC材质包裹磁钢制成，它套装在传 感器信号固定杆的杆体上，这种渗滤液反应池专用浮子式液位计在使用时， 将传感器信号固定杆的垂直插入渗滤液反应池中，通过传感器信号固定杆 上部设置的安装法兰固定安装，浮子漂浮在液面上，通过浮力原理和磁体 耦合作用，由接线盒输出浮子的高度，即为液位高度。
本实用新型提供的这种渗滤液反应池专用浮子式液位计，它把现有的 磁钢材质的浮动浮子改为用PVC材质包裹磁钢的球形浮子，浮子的体积变 大，且其外部包裹的PVC材质不受渗沥液腐蚀，消除了渗沥液反应产生气 泡和腐蚀性强造成的液位测量不准的情况出现;浮子和传感器信号固定杆 及其筒状保护罩都外包有PVC材质，避免渗沥液的腐蚀，延长了液位计的 使用寿命;传感器信号固定杆设置有带排水孔的筒状保护罩，该保护罩起 隔离作用，减缓渗沥液反应池通入压缩空气造成的液面涌动对传感器信号 固定杆的冲击力，避免传感器信号固定杆晃动，稳定性好，保证测量数据 的准确性;它优点众多，制作工艺简单，制作成本低廉，特别适合渗沥液 反应池使用，实际使用价值高，具有十分广阔的市场前景。
