申请日2015.09.18
公开(公告)日2016.01.27
IPC分类号C02F9/10
摘要
一种工业锅炉废水净化装置，包括第一过滤箱、旋流除沙器、PH调节箱、混凝器、第二过滤箱、加热箱、冷却塔、紫外线灭菌箱、清水收集箱，所述的第一过滤箱上端通过连接水管连接锅炉，下端通过连接水管连接旋流除沙器，所述的旋流除沙器连接PH调节箱，所述的PH调节箱连接混凝器，所述的混凝器右端连接第二过滤箱，所述的第二过滤箱连接微型水泵，微型水泵另一端连接加热箱，所述的加热箱连接冷却塔，所述的冷却塔连接紫外线灭菌箱，所述的紫外线灭菌箱连接清水收集箱。本实用新型可以对工业废水进行高效、纯净的净化，净化效果好、有效回收水资源。

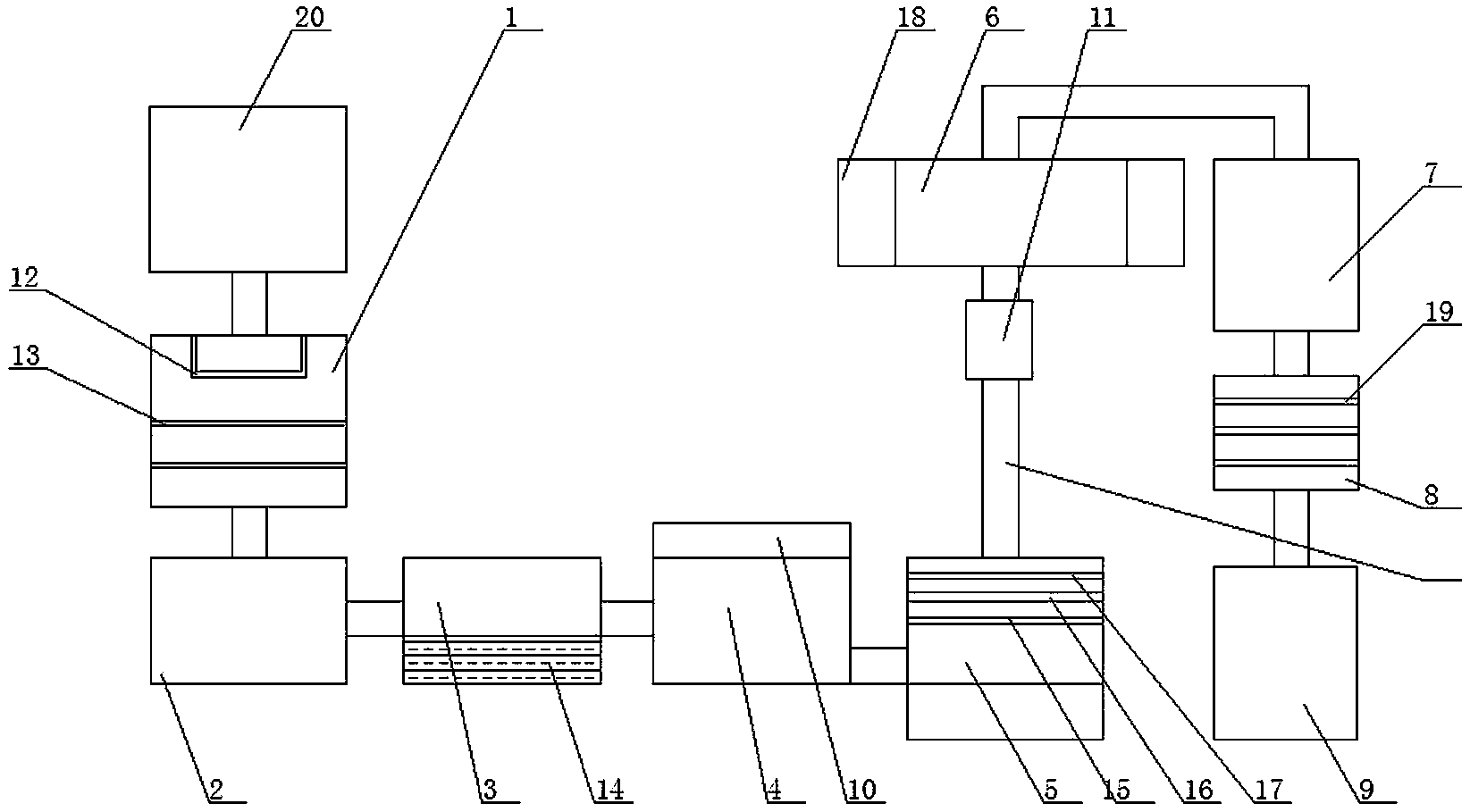

摘要附图
权利要求书
1.一种工业锅炉废水净化装置，包括第一过滤箱、旋流除沙器、pH调节箱、混凝器、第二过滤箱、加热箱、冷却塔、紫外线灭菌箱、清水收集箱，其特征在于：所述的第一过滤箱上端通过连接水管连接锅炉，下端通过连接水管连接旋流除沙器，所述的旋流除沙器通过连接水管连接pH调节箱，所述的pH调节箱通过连接水管连接混凝器，所述的混凝器上端设置混凝剂添加器，右端通过连接水管连接第二过滤箱，所述的第二过滤箱通过连接水管连接微型水泵，微型水泵另一端通过连接水管连接加热箱，所述的加热箱通过连接水管连接冷却塔，所述的冷却塔通过连接水管连接紫外线灭菌箱，所述的紫外线灭菌箱通过连接水管连接清水收集箱。
2.根据权利要求1所述的一种工业锅炉废水净化装置，其特征在于：所述的第一过滤箱内部上端设置过滤筐，中端和下端设置上下两个不锈钢可拆卸滤网。
3.根据权利要求1所述的一种工业锅炉废水净化装置，其特征在于：所述的pH调节箱内部装置碱性溶液。
4.根据权利要求1所述的一种工业锅炉废水净化装置，其特征在于：所述的第二过滤箱内部上端由下至上依次设置活性炭过滤网、HEAP高效过滤网、超滤网。
5.根据权利要求1所述的一种工业锅炉废水净化装置，其特征在于：所述的加热箱左右两端各装置一个加热装置。
6.根据权利要求1所述的一种工业锅炉废水净化装置，其特征在于：所述的紫外线灭菌箱内部设置三根紫外线照射灭菌灯管。
说明书
一种工业锅炉废水净化装置
技术领域
本实用新型涉及一种废水净化装置，特别是涉及一种工业锅炉废水净化装置。
背景技术
目前在用工业锅炉采用的水处理模式大多数为软化-除氧-排污技术，即通过软化给水以防止锅炉结垢，除氧以防止锅炉腐蚀，连续排污和定期排污以保证锅炉水质和工况稳定。因此在锅炉系统运行过程中，需要排放大量废水。
工业锅炉排出的废水中，溶盐废水、离子交换再生废盐水、反洗水、冲洗水含盐量高，若直接排放，不仅浪费了宝贵的水资源，还可能导致淡水咸化的环境问题。
实用新型内容
本实用新型的目的是提供一种工业锅炉废水净化装置，可以对工业废水进行高效、纯净的净化，净化效果好、有效回收水资源。
本实用新型的目的通过以下技术方案来实现：
一种工业锅炉废水净化装置，包括第一过滤箱、旋流除沙器、PH调节箱、混凝器、第二过滤箱、加热箱、冷却塔、紫外线灭菌箱、清水收集箱，所述的第一过滤箱上端通过连接水管连接锅炉，下端通过连接水管连接旋流除沙器，所述的旋流除沙器通过连接水管连接PH调节箱，所述的PH调节箱通过连接水管连接混凝器，所述的混凝器上端设置混凝剂添加器，右端通过连接水管连接第二过滤箱，所述的第二过滤箱通过连接水管连接微型水泵，微型水泵另一端通过连接水管连接加热箱，所述的加热箱通过连接水管连接冷却塔，所述的冷却塔通过连接水管连接紫外线灭菌箱，所述的紫外线灭菌箱通过连接水管连接清水收集箱。
所述的第一过滤箱内部上端设置过滤筐，中端和下端设置上下两个不锈钢可拆卸滤网。
所述的PH调节箱内部装置碱性溶液。
所述的第二过滤箱内部上端由下至上依次设置活性炭过滤网、HEAP高效过滤网、超滤网。
所述的加热箱左右两端各装置一个加热装置。
所述的紫外线灭菌箱内部设置三根紫外线照射灭菌灯管。
本实用新型运行中，废水首先通过连接水管进入第一过滤箱中，经第一过滤箱中的过滤筐过滤较大杂物，经上下两个不锈钢过滤网过滤后，通过连接水管进入旋流除沙器中除沙，然后进入PH调节池中调节PH值，然后进入混凝器中，添加混凝剂后混凝，混凝后进入第二过滤箱内，经活性炭过滤网、HEAP高效过滤网、超滤网过滤后，由水泵将水泵入至加热箱中，加热后进入冷却塔冷却，冷却后进入紫外线灭菌箱灭菌，灭菌后排至清水收集箱。
本实用新型的有益效果：本实用新型的一种工业锅炉废水净化装置，可以对工业废水进行高效、纯净的净化，净化效果好、有效回收水资源
