申请日2015.09.17
公开(公告)日2016.02.10
IPC分类号C02F9/14
摘要
本实用新型涉及一种高盐高浓度有机废水处理系统，它包括混合组件、与所述混合组件相连接的电解组件、与所述电解组件相连接的第一沉淀组件、与所述第一沉淀组件相连接用于承接其第一上清液的微电解组件、与所述微电解组件相连接的第二沉淀组件、与所述第二沉淀组件相连接用于承接其第二上清液的脱盐组件、与所述脱盐组件相连接的厌氧组件以及与所述厌氧组件相连接的厌氧好氧处理组件。本实用新型高盐高浓度有机废水处理系统，通过将混合组件、电解组件、第一沉淀组件、微电解组件等部件依次组合使用，这样能有效提高对污水中有机物和盐类的去除效率，确保污水的达标排放。

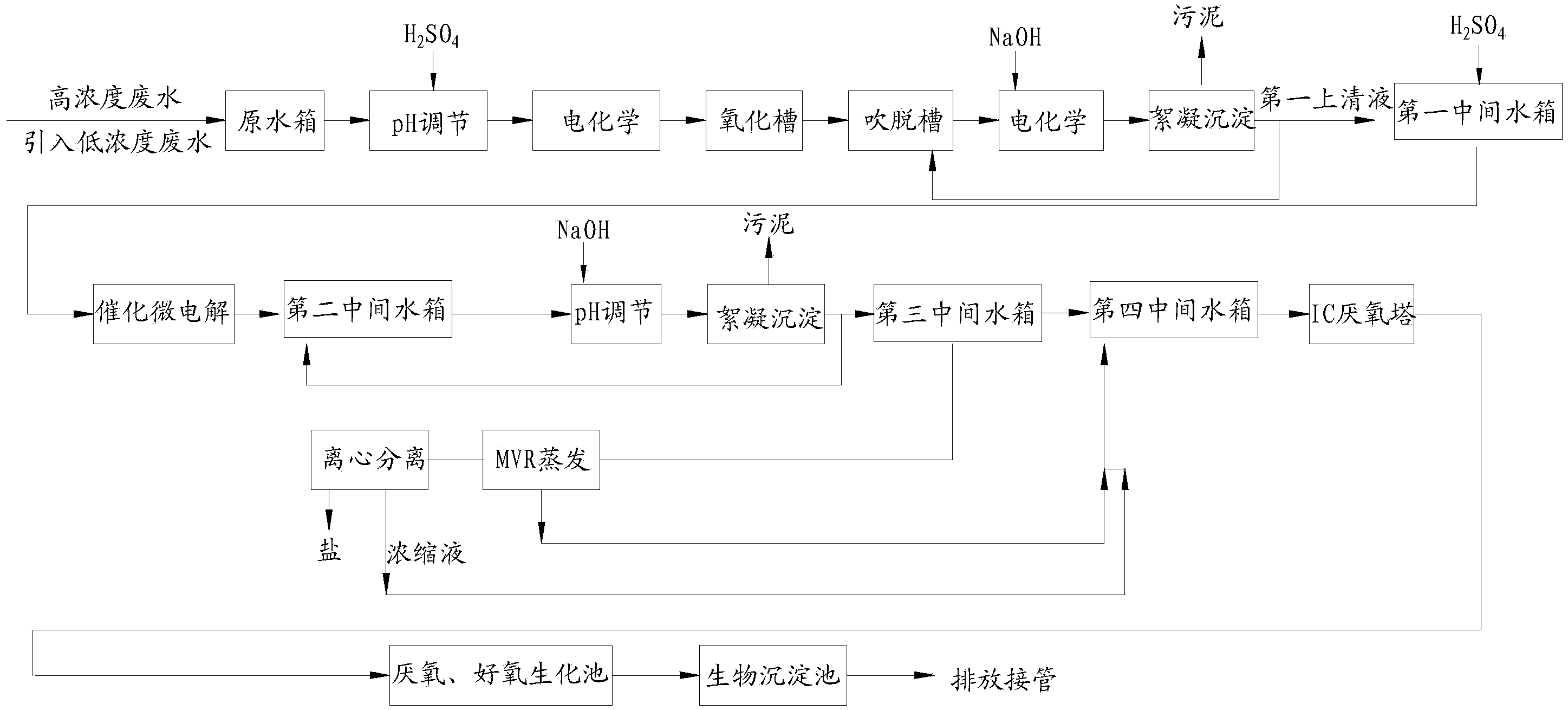

摘要附图
权利要求书
1.一种高盐高浓度有机废水处理系统，其特征在于：它包括混合组件、与所述混合组件相连接的电解组件、与所述电解组件相连接的第一沉淀组件、与所述第一沉淀组件相连接用于承接其第一上清液的微电解组件、与所述微电解组件相连接的第二沉淀组件、与所述第二沉淀组件相连接用于承接其第二上清液的脱盐组件、与所述脱盐组件相连接的厌氧组件以及与所述厌氧组件相连接的厌氧好氧处理组件。
2.根据权利要求1所述高盐高浓度有机废水处理系统，其特征在于：它还包括与所述第一沉淀组件相连接用于抽取其底部污泥的第一压滤机以及与所述第二沉淀组件相连接用于抽取其底部污泥的第二压滤机。
3.根据权利要求1所述高盐高浓度有机废水处理系统，其特征在于：所述电解组件包括与所述混合组件相连接的电化学氧化槽、与所述电化学氧化槽底部相连通的循环冷却塔、与所述电化学氧化槽上部相连通的第一氧化槽、用于向所述电化学氧化槽和所述第一氧化槽内加入双氧水的第一加药器、与所述氧化槽相连通的第一曝气吹脱槽以及与所述第一曝气吹脱槽相连通的中间水槽。
4.根据权利要求1所述高盐高浓度有机废水处理系统，其特征在于：所述微电解机构包括与所述第一沉淀组件相连通的第一中间水箱以及与所述第一中间水箱相连通的催化微电解塔。
5.根据权利要求4所述高盐高浓度有机废水处理系统，其特征在于：所述第一沉淀组件包括与所述中间水槽相连通的第二pH调节槽、与所述第二pH调节槽相连通的第一絮凝槽、用于向所述第一絮凝槽中添加碱液和絮凝剂的第三加药器、与所述第一絮凝槽相连通的第一斜管沉淀池、与所述第一斜管沉淀池底部相连通用于收集其底部污泥的第一污泥浓缩槽;所述第二沉淀组件包括与所述催化微电解塔相连通的第二氧化槽、用于向所述第二氧化槽中添加双氧水的第四加药器、与所述第二氧化槽相连通的第二曝气吹脱槽、与所述第二曝气吹脱槽相连通的第二中间水箱、与所述第二中间水箱相连通的第三pH调节槽、与所述第三pH调节槽相连通的第二絮凝槽、与所述第二絮凝槽相连通的第二斜管沉淀槽、用于向所述第三pH调节槽和所述第二絮凝槽中添加化学药品的第五加药器以及与所述第五加药器相连通的第三中间水箱。
说明书
一种高盐高浓度有机废水的处理系统
技术领域
本实用新型属于污水处理设备，具体涉及一种高盐高浓度有机废水的处理系统。
背景技术
高浓度有机废水一般是指由造纸、皮革、印染、化工、制药及食品等行业排出的化学需氧量(COD)在2000mg/L以上的废水;而高盐废水是指总含盐质量分数至少1%的废水，其主要来自化工厂及石油和天然气的采集加工等，其产生途径广泛，水量也逐年增加。高盐高浓度有机废水是指既具有高浓度有机物又含有高浓度无机或有机盐的污水，如果直接排放，会造成严重污染，对人类自身的健康也会构成严重的威胁;而且有机污染物，尤其是高浓度有机污染物，在水中存在时间长、迁移范围广，而且危害大、处理难度高;虽然无机盐离子是微生物生长所必需的营养元素，在微生物的生长过程中起着促进酶反应，维持膜平衡和调节渗透压的重要作用，但是若这些离子浓度过高，会对微生物产生抑制和毒害作用，主要表现：盐浓度高、渗透压高、微生物细胞脱水引起细胞原生质分离;盐析作用使脱氢酶活性降低;氯离子高对细菌有毒害作用;盐浓度高，废水的密度增加，活性污泥易上浮流失，从而严重影响生物处理系统的净化效果。因此，高盐高浓度有机废水的处理一直是环保领域的一个重要研究课题。
授权公告号为CN101628769B的中国发明专利公开了一种高浓度废水处理装置，它包括多个相连接的加热室、分离室。使用该装置处理高浓度废水时需要消耗大量的水蒸气，浪费能量;而且原先COD含量为91800mg/L的废水经过该设备一次处理后COD降为3200mg/L，虽然COD含量大幅下降，但是仍不符合排放的标准;而且它也不适用于高盐废水的处理。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种高盐高浓度有机废水的处理系统。
为达到上述目的，本实用新型采用的技术方案是：一种高盐高浓度有机废水处理系统，它包括混合组件、与所述混合组件相连接的电解组件、与所述电解组件相连接的第一沉淀组件、与所述第一沉淀组件相连接用于承接其第一上清液的微电解组件、与所述微电解组件相连接的第二沉淀组件、与所述第二沉淀组件相连接用于承接其第二上清液的脱盐组件、与所述脱盐组件相连接的厌氧组件以及与所述厌氧组件相连接的厌氧好氧处理组件。
优化地，它还包括与所述第一沉淀组件相连接用于抽取其底部污泥的第一压滤机以及与所述第二沉淀组件相连接用于抽取其底部污泥的第二压滤机。
优化地，所述电解组件包括与所述混合组件相连接的电化学氧化槽、与所述电化学氧化槽底部相连通的循环冷却塔、与所述电化学氧化槽上部相连通的第一氧化槽、用于向所述电化学氧化槽和所述第一氧化槽内加入双氧水的第一加药器、与所述氧化槽相连通的第一曝气吹脱槽以及与所述第一曝气吹脱槽相连通的中间水槽。
优化地，所述微电解机构包括与所述第一沉淀组件相连通的第一中间水箱以及与所述第一中间水箱相连通的催化微电解塔。
进一步地，所述第一沉淀组件包括与所述中间水槽相连通的第二pH调节槽、与所述第二pH调节槽相连通的第一絮凝槽、用于向所述第一絮凝槽中添加碱液和絮凝剂的第三加药器、与所述第一絮凝槽相连通的第一斜管沉淀池、与所述第一斜管沉淀池底部相连通用于收集其底部污泥的第一污泥浓缩槽;所述第二沉淀组件包括与所述催化微电解塔相连通的第二氧化槽、用于向所述第二氧化槽中添加双氧水的第四加药器、与所述第二氧化槽相连通的第二曝气吹脱槽、与所述第二曝气吹脱槽相连通的第二中间水箱、与所述第二中间水箱相连通的第三pH调节槽、与所述第三pH调节槽相连通的第二絮凝槽、与所述第二絮凝槽相连通的第二斜管沉淀槽、用于向所述第三pH调节槽和所述第二絮凝槽中添加化学药品的第五加药器以及与所述第五加药器相连通的第三中间水箱。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型高盐高浓度有机废水处理系统，通过将混合组件、电解组件、第一沉淀组件、微电解组件等部件依次组合使用，这样能有效提高对污水中有机物和盐类的去除效率，确保污水的达标排放
