申请日2015.11.04
公开(公告)日2016.05.25
IPC分类号G05B19/04
摘要
本实用新型提供一种智能化漏水处理系统，包括用于检测是否漏水的漏水感应器，所述漏水感应器通过ZigBee终端模块与智能网关进行通信;用于观测漏水情况的摄像头，所述摄像头与智能网关进行通信;用于控制水阀门打开和关闭的控制器，所述控制器通过ZigBee终端模与智能网关进行通信;智能网关与云服务器主机和智能终端进行通信，所述智能终端与云存储服务器进行通信。本实用新型的系统通过设置在不同的漏水区域的漏水感应器对漏水情况进行检测，可以及时的进行报警处理，并且通过摄像头可以实时的查看当前的漏水情况，同时还可以通过预设的阈值，进行自动实时的水阀门关闭处理。
权利要求书
1.一种智能化漏水处理系统，其特征在于：包括
用于检测是否漏水的漏水感应器，所述漏水感应器通过ZigBee终端模块与智能网关通信;
用于观测漏水情况的摄像头，所述摄像头与智能网关通信;
用于控制水阀门打开和关闭的控制器，所述控制器通过ZigBee终端模与智能网关进行通信;
所述智能网关与云服务器主机和智能终端进行通信，所述智能终端与云存储服务器进通信。
2.根据权利要求1所述的智能化漏水处理系统，其特征在于：所述智能终端包括手机或电脑。
3.根据权利要求1所述的智能化漏水处理系统，其特征在于：所述ZigBee终端模块包括ZigBee芯片，ZigBee芯片上连接有用于供电的电源模块、用于临时存储ZigBee芯片接收与发送信息的数据存储器，ZigBee芯片上还连接有功率信号放大器，功率信号放大器与天线连接。
4.根据权利要求1所述的智能化漏水处理系统，其特征在于：所述漏水感应器包括绝缘外壳，绝缘外壳内设置有控制芯片，控制芯片上连接至少三个长短不同的用于感应是否有漏水并延伸至绝缘外壳外的电极引脚，控制芯片上还连接有无线传输模块。
5.根据权利要求1所述的智能化漏水处理系统，其特征在于：所述控制芯片上还连接有流量计。
说明书
一种智能化漏水处理系统
技术领域
本实用新型涉及漏水处理安全领域，更为具体地，涉及一种智能化漏水处理系统。
背景技术
漏水是很多家庭或企业都会经常面临的问题，漏水经常会给家庭及企业带来损失，当漏水发生时，及时处理将会大大降低损失。然而，随着用水的增加，企业已不能像普通家庭用水一样随意关闭水的总阀门，对于一些需要持续用水的企业来说，关闭总阀门就意味着停止生产，因此，如何在漏水发生时，及时关闭局部范围的水阀门，最大程度的减少漏水带来的生产影响，是非常有意义的问题。随着目前的物联网技术飞速发展，物联网给解决此类问题带来了新的机遇，因此，有必要提出一种智能化漏水处理系统来保证企业用水的安全性，在漏水发生时，最大程度的降低因漏水给企业带来的损失和影响。
实用新型内容
本实用新型的目的在于提供一种智能化漏水处理系统，利用物联网技术对漏水进行实时监控和应急处理，以解决现有技术中存在的问题。
本实用新型采用以下技术方案：

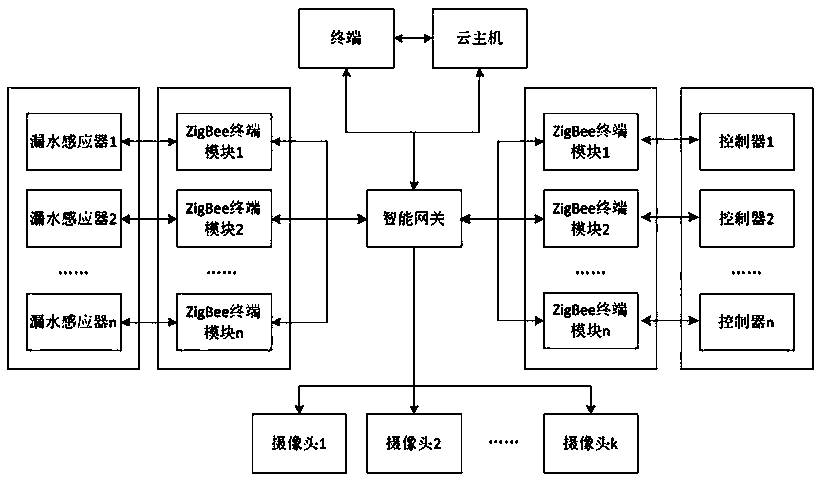

一种智能化漏水处理系统，包括
用于检测是否漏水的漏水感应器，所述漏水感应器通过ZigBee终端模块与智能网关进行通信;
用于观测漏水情况的摄像头，所述摄像头与智能网关进行通信;
用于控制水阀门打开和关闭的控制器，所述控制器通过ZigBee终端模与智能网关进行通信;
所述智能网关与云服务器主机和智能终端进行通信，所述智能终端与云存储服务器进行通信。
所述智能终端包括手机、平板电脑、笔记本电脑或者工控机。
所述ZigBee终端模块包括ZigBee芯片，ZigBee芯片上连接有用于供电的电源模块和用于临时存储ZigBee芯片接收与发送信息的数据存储器，ZigBee芯片上还连接有功率信号放大器，功率信号放大器与天线连接。
所述漏水感应器包括绝缘外壳，绝缘外壳内设置有控制芯片，控制芯片上连接至少三个长短不同的用于感应是否有漏水并延伸至绝缘外壳外的电极引脚，控制芯片上还连接有无线传输模块。
所述控制芯片上还连接有流量计。
本实用新型的优点为：本实用新型的系统通过设置在不同的漏水区域的漏水感应器对漏水情况进行检测，可以及时的进行报警处理，并且通过摄像头可以实时的查看当前的漏水情况，判断是否需要进行应急处理，同时还可以通过预设的阈值，进行自动实时的水阀门关闭处理。
