申请日2015.07.30
公开(公告)日2015.12.02
IPC分类号C02F11/12; B01D36/04
摘要

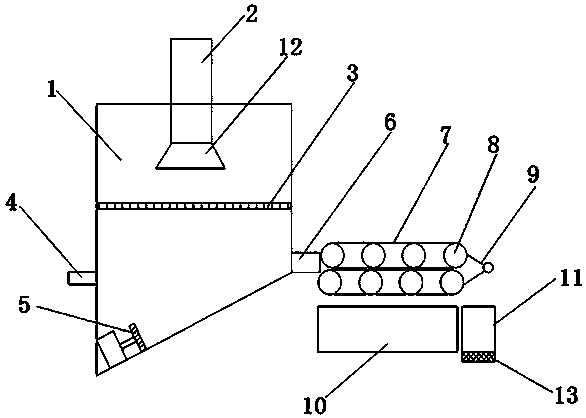

本实用新型公开了一种城市污水中污泥分离装置，包括沉淀池、进水管、过滤网、溢流管、伸缩推板、排泥管、环形脱水履带、转辊、刮刀、污水收集池和污泥收集池，所述沉淀池为箱式结构，所述沉淀池一侧壁底端为尖角，在尖角处设有伸缩推板，所述沉淀池上方设有进水管，所述沉淀池中部设有过滤网，所述沉淀池的尖角上方侧壁上设有溢流管，所述溢流管的对侧设有排泥管，所述排泥管外设有上下两个环形脱水履带，所述环形脱水履带通过转辊带动向同向运输，所述环形脱水履带的端部设有刮刀，所述环形脱水履带下方设有污水收集池，所述刮刀下方设有污泥收集池。本实用新型结构简单，使用方便，污泥分离效果好，反应快速，处理高效。
权利要求书
1.一种城市污水中污泥分离装置，其特征在于：包括沉淀池、进水管、过滤网、溢流管、伸缩推板、排泥管、环形脱水履带、转辊、刮刀、污水收集池和污泥收集池，所述沉淀池为箱式结构，所述沉淀池一侧壁底端为尖角，在尖角处设有伸缩推板，所述沉淀池上方设有进水管，所述沉淀池中部设有过滤网，所述沉淀池的尖角上方侧壁上设有溢流管，所述溢流管的对侧设有排泥管，所述排泥管外设有上下两个环形脱水履带，所述环形脱水履带通过转辊带动向同向运输，所述环形脱水履带的端部设有刮刀，所述环形脱水履带下方设有污水收集池，所述刮刀下方设有污泥收集池。
2.如权利要求1所述的城市污水中污泥分离装置，其特征在于：还包括喷头，所述喷头设于所述进水管的端部。
3.如权利要求1所述的城市污水中污泥分离装置，其特征在于：还包括加热器，所述加热器设于所述污泥收集池的底部。
4.如权利要求1所述的城市污水中污泥分离装置，其特征在于：所述刮刀与所述环形脱水履带端部相接触。
说明书
一种城市污水中污泥分离装置
技术领域
本实用新型涉及城市污水处理技术领域，更具体地说，涉及一种城市污水中污泥分离装置。
背景技术
城市污水包括的成分比较复杂，而且同时包括固体污泥和污水，在污水的排放过程中，将污泥逐渐向前推动。而在较为狭窄的管道处或管道转弯处，会出现管道堵塞的现象，影响排水的通畅性。在下雨时，容易因为污泥的存在使雨水得不到及时的排放而导致污水外溢，不仅影响着城市交通，而且会造成地面的污染。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的为提供一种城市污水中污泥分离装置，旨在解决现有技术中存在的城市污水中污泥去除困难，影响管道畅通的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种城市污水中污泥分离装置，包括沉淀池、进水管、过滤网、溢流管、伸缩推板、排泥管、环形脱水履带、转辊、刮刀、污水收集池和污泥收集池，所述沉淀池为箱式结构，所述沉淀池一侧壁底端为尖角，在尖角处设有伸缩推板，所述沉淀池上方设有进水管，所述沉淀池中部设有过滤网，所述沉淀池的尖角上方侧壁上设有溢流管，所述溢流管的对侧设有排泥管，所述排泥管外设有上下两个环形脱水履带，所述环形脱水履带通过转辊带动向同向运输，所述环形脱水履带的端部设有刮刀，所述环形脱水履带下方设有污水收集池，所述刮刀下方设有污泥收集池。
优选的，还包括喷头，所述喷头设于所述进水管的端部。
优选的，还包括加热器，所述加热器设于所述污泥收集池的底部。
优选的，所述刮刀与所述环形脱水履带端部相接触。
本实用新型的有益之处在于：通过设置污水沉淀池，能够将城市污水中的污泥进行沉淀，将获得的污泥通过环形脱水履带进行脱水，从而将污泥进行去除，降低污泥堵塞管道的可能性;而设置的过滤网能够在污水进入到沉淀池时，进行初级过滤，将较大颗粒的污泥进行过滤，防止污泥堵塞排泥管。经过脱水后的污泥在加热器的加热作用下，将污泥干燥，减少占地面积。本实用新型结构简单，使用方便，污泥分离效果好，反应快速，处理高效。
