申请日2015.09.03
公开(公告)日2016.01.13
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型一种电镀废水回用处理组合装置，采用提升泵一、氧化池、搅拌机、加药装置、反应池、沉淀池、提升泵二、袋式过滤器、高压泵、RO反渗透膜管及清水池等单体装置的优化组合，构筑了一种新的电镀废水回用处理系统，所采用的装置，在前者的基础上有了新的提高和创新，具有装置结构简单，安装方便，可操作性强，投资省，消能小，用地少、成本低等特点，能满足电镀废水回用处理的需要，可实现处理系统废水零排放，推广应用空间很大。

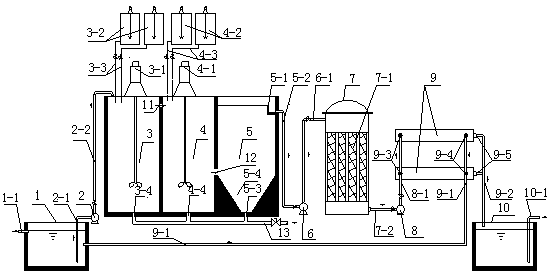

摘要附图
权利要求书
1.一种电镀废水回用处理组合装置，包括调节池(1)、提升泵一(2)、氧化池(3)、反应池(4)、沉淀池(5)、提升泵二(6)、袋式过滤器(7)、提升泵三(8)、RO反渗透膜管(9)、清水池(10)，其特征在于，所述的调节池(1)连接废水管(1-1)，而提升泵一(2)的泵一进水管(2-1)从调节池(1)中引接、且泵一出水管(2-2)接至氧化池(3);所述的氧化池(3)、反应池(4)、沉淀池(5)为三池合建体、且氧化池(3)与反应池(4)之间的隔墙上部设A过流孔(11)，反应池(4)与沉淀池(5)之间的隔墙下部设B过流孔(12)，即三池相互贯通;所述的氧化池(3)和反应池(4)中分别设置A搅拌机(3-1)和B搅拌机(4-1)、且两池上方分别设置二只A药剂桶(3-2)和二只B药剂桶(4-2)，并在二只A药剂桶(3-2)底部各引出一支A加药管(3-3)接入氧化池(3)，二只B药剂桶(4-2)底部各引出一支B加药管(4-3)接入反应池(4);所述的沉淀池(5)池口的内壁四周设有出水堰(5-1)、且出水堰(5-1)的出水口接出液管(5-2)至提升泵二(6)的进水口，将泵二出水管(6-1)接入袋式过滤器(7)上部的进水口;所述的袋式过滤器(7)内置特殊布袋(7-1)、且过滤器出水管(7-2)接至提升泵三(8)的进水口，将提升泵三出水管(8-1)接至RO反渗透膜管(9)上的二个膜管进水口(9-3);所述的RO反渗透膜管(9)上的二个浓水口(9-4)连接浓水管(9-1)、且浓水管(9-1)的另一端接至调节池(1)，而二个产水口(9-5)连接产水管(9-2)、且产水管(9-2)的另一端接至清水池(10)，而清水池(10)中的回用水管(10-1)接至车间;所述的氧化池(3)、反应池(4)、沉淀池(5)的池底分别设置A排污口(3-4)、B排污口(4-4)和C排污口(5-3)、且分别接入排污管(13)。
2.根据权利要求1所述的一种电镀废水回用处理组合装置，其特征在于，所述的调节池(1)采用地下式的钢砼结构浇筑，池口露出地面250mm，池内壁以环氧树脂加玻璃丝布防腐。
3.根据权利要求1所述的一种电镀废水回用处理组合装置，其特征在于，所述的氧化池(3)、反应池(4)、沉淀池(5)，采用地上式的三池合建结构，以钢砼浇筑或钢板焊制，池内壁用环氧树脂加玻璃丝布防腐。
4.根据权利要求1所述的一种电镀废水回用处理组合装置，其特征在于，所述的袋式过滤器(7)的筒体由不锈钢焊制，内置的特殊布袋(7-1)用聚酯纤维或纯聚丙烯制成，在筒体内挂式安装。
5.根据权利要求1所述的一种电镀废水回用处理组合装置，其特征在于，所述的RO反渗透膜管(9)由二支或多支管膜并联安装使用。
6.根据权利要求1所述的一种电镀废水回用处理组合装置，其特征在于，所述的A搅拌机(3-1)和B搅拌机(4-1)的底座分别固定在氧化池(3)和反应池(4)池口的框架置中。
7.根据权利要求1所述的一种电镀废水回用处理组合装置，其特征在于，所述的二只A药剂桶(3-2)和二只B药剂桶(4-2)分别固定在氧化池(3)和反应池(4)的池板上。
8.根据权利要求1所述的一种电镀废水回用处理组合装置，其特征在于，所述的泵一出水管(2-2)、A加药管(3-3)、B加药管(4-2)、出液管(5-2)、泵二出水管(6-1)、过滤器出水管(7-2)、泵三出水管(8-1)、排污管(13)上均设置一阀门。
说明书
一种电镀废水回用处理组合装置
技术领域
本实用新型涉及一种电镀废水回用处理组合装置，属电镀废水回用处理技术领域。
技术背景
随着社会和经济的不断发展，水资源的日趋缺乏，节能减排、中水回用越来越得到重视，电镀行业的废水处理回用也逐渐兴起。目前，还有部分电镀废水处理系统无法满足排放和回用要求，需要升级改造，解决处理工程场地缺乏，存在设备结构复杂，改造工期长，运行费用高，处理运行不稳定，一次性投资大等缺点。
发明内容
本实用新型为克服上述之不足，考虑电镀废水处理回用装置的优化组合，解决降低投资和运行成本，提供结构简单，用地面积小，可操作性强的处理装置，能满足处理废水回用于生产的要求，实现处理系统废水零排放。
一种电镀废水回用处理组合装置，包括调节池、提升泵一、氧化池、反应池、沉淀池、提升泵二、袋式过滤器、高压泵、RO反渗透膜管、清水池，所述的调节池连接废水管，而提升泵一的泵一进水管从调节池中引接、且泵一出水管接至氧化池;所述的氧化池、反应池、沉淀池为三池合建体、且氧化池与反应池之间的隔墙上部设A过流孔，反应池与沉淀池之间的隔墙下部设B过流孔，即三池相互贯通;所述的氧化池和反应池中分别设置A搅拌机和B搅拌机、且两池上方分别设置二只A药剂桶和二只B药剂桶，并在二只A药剂桶底部各引出一支A加药管接入氧化池，二只B药剂桶底部各引出一支B加药管接入反应池;所述的沉淀池池口的内壁四周设有出水堰、且出水堰的出水口接出液管至提升泵二的进水口，将泵二出水管接入袋式过滤器上部的进水口;所述的袋式过滤器内置特殊布袋、且过滤器出水管接至高压泵的进水口，将高压泵出水管接至RO反渗透膜管上的二个膜管进水口;所述的RO反渗透膜管上的二个浓水口连接浓水管、且浓水管的另一端接至调节池，而二个产水口连接产水管、且产水管的另一端接至清水池，而清水池中的回用水管接至车间;所述的氧化池、反应池、沉淀池的池底分别设置A排污口、B排污口和C排污口、且分别接入排污管。
所述的一种电镀废水回用处理组合装置，所述的调节池采用地下式的钢砼结构浇筑，池口露出地面250mm，池内壁以环氧树脂加玻璃丝布防腐。
所述的一种电镀废水回用处理组合装置，所述的氧化池、反应池、沉淀池，采用地上式的三池合建结构，以钢砼浇筑或钢板焊制，池内壁用环氧树脂加玻璃丝布防腐。
所述的一种电镀废水回用处理组合装置，所述的袋式过滤器的筒体由不锈钢焊制，内置的特殊布袋用聚酯纤维或纯聚丙烯制成，在筒体内挂式安装。
所述的一种电镀废水回用处理组合装置，所述的RO反渗透膜管由二支或多支管膜并联安装使用。
所述的一种电镀废水回用处理组合装置，所述的A搅拌机和B搅拌机的底座分别固定在氧化池和反应池池口的框架置中
所述的一种电镀废水回用处理组合装置，所述的二只A药剂桶和二只B药剂桶分别固定在氧化池和反应池的池板上。
所述的一种电镀废水回用处理组合装置，所述的泵一出水管、A加药管、B加药管、出液管、泵二出水管、过滤器出水管、高压泵出水管、排污管上均设置一阀门。
