申请日2015.11.02
公开(公告)日2016.05.18
IPC分类号B01D21/02; B01D21/24
摘要

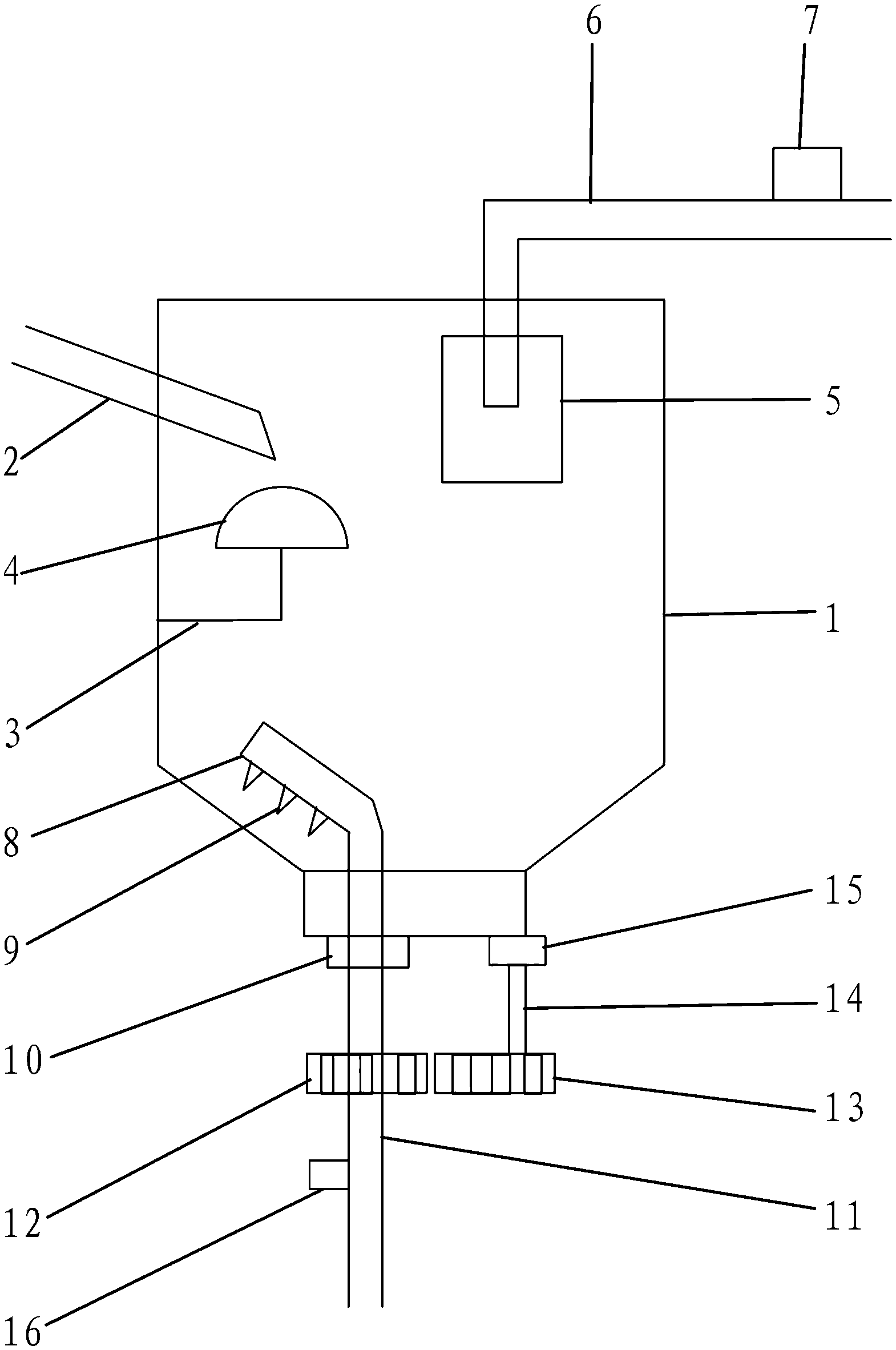

本实用公开是一种卡拉胶污水处理装置，其特征包括沉淀池、进水口、铁条、半圆球体、漂浮体、水管、抽水泵、吸渣头、吸渣孔、轴承、铁管、齿轮、齿轮甲、转动轴、转动装置和抽水泵甲，进水口位于沉淀池的左侧表面，铁条的一端与沉淀池的内侧表面连接，另一端与半圆球体的底表面连接，半圆球体位于进水口的正下方，水管的一端与抽水泵连接，另一端与漂浮体连接，漂浮体位于沉淀池内，轴承固定在沉淀池的外表面，铁管的一端通过齿轮和轴承从沉淀池的底部进入沉淀池内部与吸渣头连接，吸渣孔位于吸渣头上，吸渣孔有若干个，转动装置固定在沉淀池的外表面，转动轴的一端与转动装置连接，另一端与齿轮甲连接，齿轮和齿轮甲相互齿合，抽水泵甲固定在铁管上，这样的该装置结构简单，使用方便。
权利要求书
1.一种卡拉胶污水处理装置，其特征包括沉淀池、进水口、铁条、半圆球体、漂浮体、水管、抽水泵、吸渣头、吸渣孔、轴承、铁管、齿轮、齿轮甲、转动轴、转动装置和抽水泵甲，所述的进水口位于沉淀池的左侧表面，所述的铁条的一端与沉淀池的内侧表面相连接，另一端与半圆球体的底表面相连接，所述的半圆球体位于进水口的正下方，所述的水管的一端与抽水泵相连接，另一端与漂浮体相连接，所述的漂浮体位于沉淀池内，所述的轴承固定在沉淀池的外表面，所述的铁管的一端通过齿轮和轴承从沉淀池的底部进入沉淀池内部与吸渣头相连接，所述的吸渣孔位于吸渣头上，所述的吸渣孔有若干个，所述的转动装置固定在沉淀池的外表面，所述的转动轴的一端与转动装置相连接，另一端与齿轮甲相连接，所述的齿轮和齿轮甲相互齿合，所述的抽水泵甲固定在铁管上。
说明书
一种卡拉胶污水处理装置
技术领域
本实用新型具体涉及一种卡拉胶污水处理装置。
背景技术
卡拉胶是重要的食品添加剂，而卡拉胶的产生大量的污水，特别是产生含有小颗粒藻类的污水，所以对污水进行回收利用是个既环保又提高经济效益的项目，而目前行业中还没有一个高效率的污水沉淀回收池，针对这种情况提出了一种卡拉胶污水处理装置。
实用新型内容
本实用新型针对现有技术存在之缺失，其主要目的是提供一种卡拉胶污水处理装置，其特征包括沉淀池、进水口、铁条、半圆球体、漂浮体、水管、抽水泵、吸渣头、吸渣孔、轴承、铁管、齿轮、齿轮甲、转动轴、转动装置和抽水泵甲，所述的进水口位于沉淀池的左侧表面，所述的铁条的一端与沉淀池的内侧表面相连接，另一端与半圆球体的底表面相连接，所述的半圆球体位于进水口的正下方，所述的水管的一端与抽水泵相连接，另一端与漂浮体相连接，所述的漂浮体位于沉淀池内，所述的轴承固定在沉淀池的外表面，所述的铁管的一端通过齿轮和轴承从沉淀池的底部进入沉淀池内部与吸渣头相连接，所述的吸渣孔位于吸渣头上，所述的吸渣孔有若干个，所述的转动装置固定在沉淀池的外表面，所述的转动轴的一端与转动装置相连接，另一端与齿轮甲相连接，所述的齿轮和齿轮甲相互齿合，所述的抽水泵甲固定在铁管上，这样的一种卡拉胶污水处理装置，结构简单，使用方便，能有效地使沉淀池的污水和渣分离。
