申请日2015.07.30
公开(公告)日2015.12.16
IPC分类号C02F9/04
摘要
本实用新型提供了一种智能一体化水处理机组，涉及水处理领域，包括箱体，箱体设有进水管、补压管线、泄压管线、软化器、加药箱、常压隔膜罐、真空脱气罐、第一控制阀、第二控制阀、控制器和压力传感器，进水管与软化器连通，软化器与加药箱连通，加药箱与补压管线连通，进水管与常压隔膜罐连通，补压管线上设有第一控制阀，泄压管线上设有第二控制阀，控制器分别于第一控制阀和第二控制阀连接，控制器与压力传感器连接，压力传感器与常压隔膜罐连接。本实用新型减少了水垢的产生，大大降低了设备的维护率，降低了设备的维护成本，同时利用压力传感器和控制器进行集成控制，实现智能化管理，使用简单，成本低廉。
权利要求书
1.一种智能一体化水处理机组，其特征在于，包括箱体，所 述箱体设有进水管、补压管线、泄压管线、软化器、加药箱、常压 隔膜罐、真空脱气罐、第一控制阀、第二控制阀、控制器和压力传 感器，所述进水管与所述软化器连通，所述软化器与所述加药箱连 通，所述加药箱与所述补压管线连通，所述进水管与所述常压隔膜 罐连通，所述补压管线上设有第一控制阀，
所述泄压管线上设有第二控制阀，所述泄压管线与所述真空脱 气罐连通，所述真空脱气罐与所述软化器和所述加药箱分别连接， 所述真空脱气罐与所述常压隔膜罐连通，所述常压隔膜罐与所述补 压管线连通，
所述控制器分别于所述第一控制阀和所述第二控制阀连接，所 述控制器与压力传感器连接，所述压力传感器与所述常压隔膜罐连 接，所述补压管线与所述加药箱连接的管道上设有加药泵，所述控 制器与所述加药泵连接，所述真空脱气罐上设有真空压力传感器， 所述控制器与所述真空压力传感器连接。
2.根据权利要求1所述的智能一体化水处理机组，其特征在 于，所述智能一体化水处理机组包括重力传感器，所述重力传感器 设置在所述常压隔膜罐下方，所述重力传感器与所述控制器连接。
3.根据权利要求1所述的智能一体化水处理机组，其特征在 于，所述智能一体化水处理机组还包括水质监测传感器，所述水质 监测传感器设置在所述加药箱内，所述控制器与所述水质监测传感 器连接。
4.根据权利要求3所述的智能一体化水处理机组，其特征在 于，所述加药箱内还包括搅拌机，所述搅拌机包括电机和搅拌桨， 所述搅拌桨与所述电机连接，所述搅拌桨设置在所述加药箱内，所 述电机固定在所述加药箱的外壁。
5.根据权利要求1所述的智能一体化水处理机组，其特征在 于，所述智能一体化水处理机组还包括水锤消除器。
6.根据权利要求1所述的智能一体化水处理机组，其特征在 于，所述软化器内包括玻璃钢罐体和盐箱，所述玻璃钢罐体设有进 水口和出水口，所述玻璃钢罐体内填充有树脂粒子，所述玻璃钢罐 体与所述盐箱通过管道连通，所述玻璃钢罐体与所述盐箱之间的管 道设有还原泵。
7.根据权利要求1所述的智能一体化水处理机组，其特征在 于，所述智能一体化水处理机组还包括流量控制器，所述流量控制 器分别设置在所述泄压管线与所述真空脱气罐之间，所述补压管线 和所述常压隔膜罐之间。
8.根据权利要求1所述的智能一体化水处理机组，其特征在 于，所述智能一体化水处理机组还包括应急补水管，所述应急补水 管和所述进水管连通，所述应急补水管上设有控制阀门。
9.根据权利要求1所述的智能一体化水处理机组，其特征在 于，所述智能一体化水处理机组还包括刷式过滤器，所述刷式过滤 器设置在所述补压管线上，所述刷式过滤器包括滤筒、不锈钢刷、 电机、压差开关、进水口、出水口和排污口，所述滤筒设置在所述 刷式过滤器内，所述不锈钢刷转动设置在所述滤筒内，所述不锈钢 刷与所述电机连接，所述进水口与所述滤筒的外侧连通，所述出水 口与所述滤筒一端的内侧连通，所述排污口与所述滤筒的另一端内 侧连通，所述排污口与所述出水口位置相对。
10.根据权利要求9所述的智能一体化水处理机组，其特征在 于，所述智能一体化水处理机组还包括精细过滤器，所述精细过滤 器设置在所述刷式过滤器与所述补压管线之间，所述精细过滤器内 依次设有筛网、硅酸盐层和活性炭层。
说明书
智能一体化水处理机组
技术领域
本实用新型涉及水处理领域，具体而言，涉及一种智能一体化 水处理机组。
背景技术
循环冷却水是指通过换热器交换热量或直接接触换热方式来交 换介质热量并经冷却塔凉水后，循环使用，以节约水资源。一般情 况下，循环水是中性和弱碱性的，pH值控制在7-9.5之间;在与介质 直接接触的循环冷却水的有酸性或碱性(pH值大于10.0)的情况，一 般较少。
由于循环水的特殊情况，循环水为一直保持在一个封闭的环境 下进行循环，长时间的循环一方面会使得水质不断变差，不断变差 的水质会加快对管路的腐蚀或者水垢的形成，腐蚀管路减少了管路 的使用寿命，形成的水垢会大大提高管路的换热系数，导致换热效 率大大降低，影响正常的生产另一方面，在不断的循环过程中，水 会发生损耗，导致封闭的条件下水压发生变化，影响其他设备的正 常工作。
实用新型内容
有鉴于此，本实用新型提供了一种智能一体化水处理机组，以 改善上述问题。

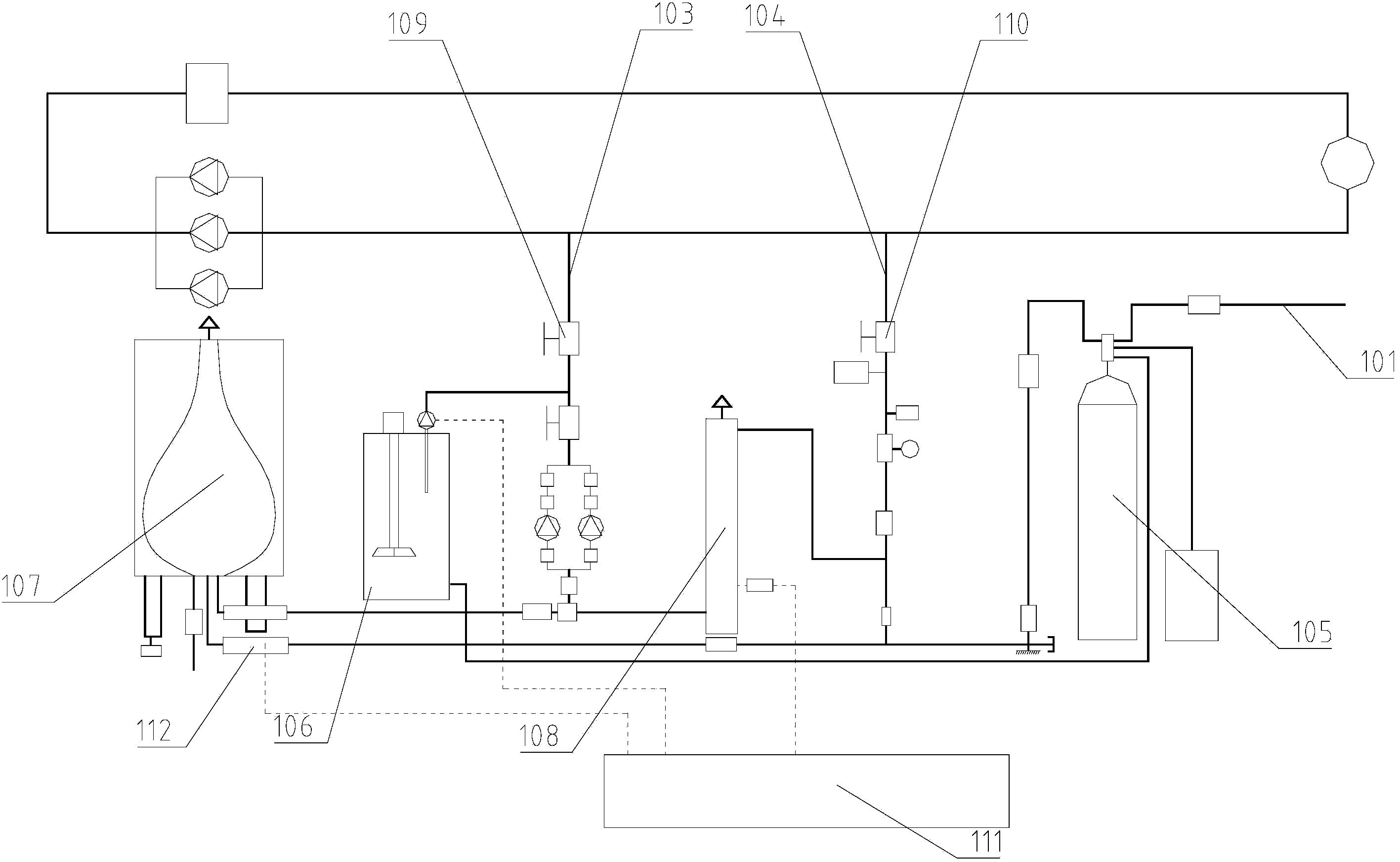

本实用新型提供的一种智能一体化水处理机组包括箱体，所述 箱体设有进水管、补压管线、泄压管线、软化器、加药箱、常压隔 膜罐、真空脱气罐、第一控制阀、第二控制阀、控制器和压力传感 器，所述进水管与所述软化器连通，所述软化器与所述加药箱连通， 所述加药箱与所述补压管线连通，所述进水管与所述常压隔膜罐连 通，所述补压管线上设有第一控制阀。
所述泄压管线上设有第二控制阀，所述泄压管线与所述真空脱 气罐连通，所述真空脱气罐与所述软化器和所述加药箱分别连接， 所述真空脱气罐与所述常压隔膜罐连通，所述常压隔膜罐与所述补 压管线连通。
所述控制器分别于所述第一控制阀和所述第二控制阀连接，所 述控制器与压力传感器连接，所述压力传感器与所述常压隔膜罐连 接，所述补压管线与所述加药箱连接的管道上设有加药泵，所述控 制器与所述加药泵连接，所述真空脱气罐上设有真空压力传感器， 所述控制器与所述真空压力传感器连接。
以上所述的智能一体化水处理机组，优选地，所述智能一体化 水处理机组包括重力传感器，所述重力传感器设置在所述常压隔膜 罐下方，所述重力传感器与所述控制器连接。通过重力传感器能够 实现对常压隔膜罐进行称重的实时检测，当检测到常压隔膜罐的重 量过轻的时候，说明常压隔膜罐内的储水比较少，需要及时进行补 充，这种情况时，打开进水管对常压隔膜罐内进行水分补充，避免 常压隔膜罐内水量不足不能够及时对循环水系统内进行水分的补 充。
以上所述的智能一体化水处理机组，优选地，所述智能一体化 水处理机组还包括水质监测传感器，所述水质监测传感器设置在所 述加药箱内，所述控制器与所述水质监测传感器连接。利用水质监 测传感器能够实时对循环水的水质进行检测，当检测到水中水质变 差，水中微生物或者杂质偏多时，加药箱想循环水内投药，进行杀 菌和杂质的溶解处理，相对的，如果检测到循环水中的药剂浓度偏 高，则需要向管路中加水来降低药剂浓度。
以上所述的智能一体化水处理机组，优选地，所述加药箱内还 包括搅拌机，所述搅拌机包括电机和搅拌桨，所述搅拌桨与所述电 机连接，所述搅拌桨设置在所述加药箱内，所述电机固定在所述加 药箱的外壁。通过电机带动搅拌桨在加药箱内运动，提高了投放后 的药物在水中的溶解速率，使得药物作用于循环水的速率更快，效 率更高。
以上所述的智能一体化水处理机组，优选地，所述智能一体化 水处理机组还包括水锤消除器。水锤消除器能在无需阻止流体流动 的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪 涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波， 起到保护设备的目的。
以上所述的智能一体化水处理机组，优选地，所述软化器内包 括玻璃钢罐体和盐箱，所述玻璃钢罐体设有进水口和出水口，所述 玻璃钢罐体内填充有树脂粒子，所述玻璃钢罐体与所述盐箱通过管 道连通，所述玻璃钢罐体与所述盐箱之间的管道设有还原泵。通过 玻璃钢罐体内的树脂粒子对水中的钙镁离子进行有效吸附，树脂是 带有官能团(有交换离子的活性基团)、具有网状结构、不溶性的 高分子化合物，通常是球形颗粒物。然后树脂再吸附一定时间后， 树脂粒子饱和，吸附效率降低，这时，将盐箱内的工业盐水利用还 原泵通入到玻璃钢罐体内，工业盐与树脂发生置换反应，将吸附的 钙镁离子置换出来，使得树脂还原，恢复对钙镁离子的吸附能力。
通过软化器能够去除水中大部分的钙镁离子，避免当水升温的 时候，钙、镁盐以碳酸盐的形式沉淀出来，避免沉淀附着在管壁上 形成水垢。水垢的减少，能够减少管道的堵塞，同时避免了水垢附 着在管壁上提高管壁的换热系数，导致整个系统的换热效率降低。 通过软化器处理的水质从根本上消除了水碱，使设备安全运行，节 省经费支出，减少水设备及水管道维修费60%以上，减少热水燃料 费30%以上，减少洗涤剂购置费50%以上。
以上所述的智能一体化水处理机组，优选地，所述智能一体化 水处理机组还包括流量控制器，所述流量控制器分别设置在所述泄 压管线与所述真空脱气罐之间，所述补压管线和所述常压隔膜罐之 间。通过流量控制器，能够了解到补压管线与常压隔膜罐之间是否 还有水流通过，能够更加准确的进行补压和泄压的操作，同时，通 过流量控制器能够计算出从常压隔膜罐通过补压管线向循环系统内 补充了多少水，便于对补充量进行控制，调节更加准确。
以上所述的智能一体化水处理机组，优选地，所述智能一体化 水处理机组还包括应急补水管，所述应急补水管和所述进水管连通， 所述应急补水管上设有控制阀门。通过应急补水管能够在整个循环 系统内需要紧急用水的时候，直接将水通过应急补水管从进水管引 入到循环系统内，进行对循环系统内水的补充，提高了对循环系统 内水进行补充的效率，避免了当循环系统内缺水，长时间不对循环 系统内的水进行补充导致循环系统内压力改变，影响循环效率，进 而影响生产效率。
以上所述的智能一体化水处理机组，优选地，所述智能一体化 水处理机组还包括刷式过滤器，所述刷式过滤器设置在所述补压管 线上，所述刷式过滤器包括滤筒、不锈钢刷、电机、压差开关、进 水口、出水口和排污口，所述滤筒设置在所述刷式过滤器内，所述 不锈钢刷转动设置在所述滤筒内，所述不锈钢刷与所述电机连接， 所述进水口与所述滤筒的外侧连通，所述出水口与所述滤筒一端的 内侧连通，所述排污口与所述滤筒的另一端内侧连通，所述排污口 与所述出水口位置相对。刷式过滤器进行过滤的时候，进水口进水， 进入的水流经滤筒内，经滤筒将杂质截留，实现对水的过滤，这时， 过滤后的水流经滤筒，从出水口流出，过滤后的残质截留在滤筒内， 在需要清洗滤筒的时候，打开电机，不锈钢刷在电机的带动下旋转， 实现对滤筒内杂质的清洗，然后打开排污口，将清洗的污物排出， 保持滤筒的过滤能力，避免滤筒发生堵塞。刷式过滤器过滤效果好， 维护简单。使用的时候，所述补压管线的进水的一端与进水口连通， 所述补压管线的出水的一端与出水口连通。
以上所述的智能一体化水处理机组，优选地，所述智能一体化 水处理机组还包括精细过滤器，所述精细过滤器设置在所述刷式过 滤器与所述补压管线之间，所述精细过滤器内依次设有筛网、硅酸 盐层和活性炭层。筛网能够对较大的颗粒杂质进行截留过滤，然后 水再经过硅酸盐层和活性炭层对循环水内的有害物质进行过滤和吸 附。通过精细过滤器，能够对管道内的循环水进行进一步地过滤， 将杂质都截留在精细过滤器内，减少循环水内的杂质附着在管壁形 成水垢的可能性，进而减少管道的清洗频率，降低了冷却水处理装 置的维护成本。
相对于现有技术，本实用新型提供的一种智能一体化水处理机 组包括以下有益效果：本实用新型提供的智能一体化水处理机组通 过利用软化器、加药箱、常压隔膜罐、真空脱气罐对循环系统内的 水进行软化去除钙镁离子，减少水垢的产生，利用加药箱向水内加 入药剂，通过药剂实现对循环系统内水的杀菌，同时能够利用药剂 减少循环系统内水的结垢，利用真空脱气罐实现对通过进水管进入 的水的除气，通过除气减少了水中的含氧量，有效减少了水中微生 物和细菌的滋生，同时，设置常压隔膜罐储水，根据循环系统的需 要，利用常压隔膜罐的储水向系统内输水，在输水的同时进行补压 和泄压，保证循环系统内的水压不变，减少了在进行清洁过滤和换 水时水压的变化对系统内设备的影响，同时，这四种处理方式的结 合，大大提高了水质，保证了循环系统内的水长时间使用不会变质 腐败，减少了水垢的产生，大大降低了设备的维护率，降低了设备 的维护成本，同时利用压力传感器和控制器进行集成控制，实现智 能化管理，使用简单，成本低廉。
