申请日2015.07.30
公开(公告)日2016.01.06
IPC分类号B01F7/16; B01F15/02; B01F3/20; C02F1/00
摘要

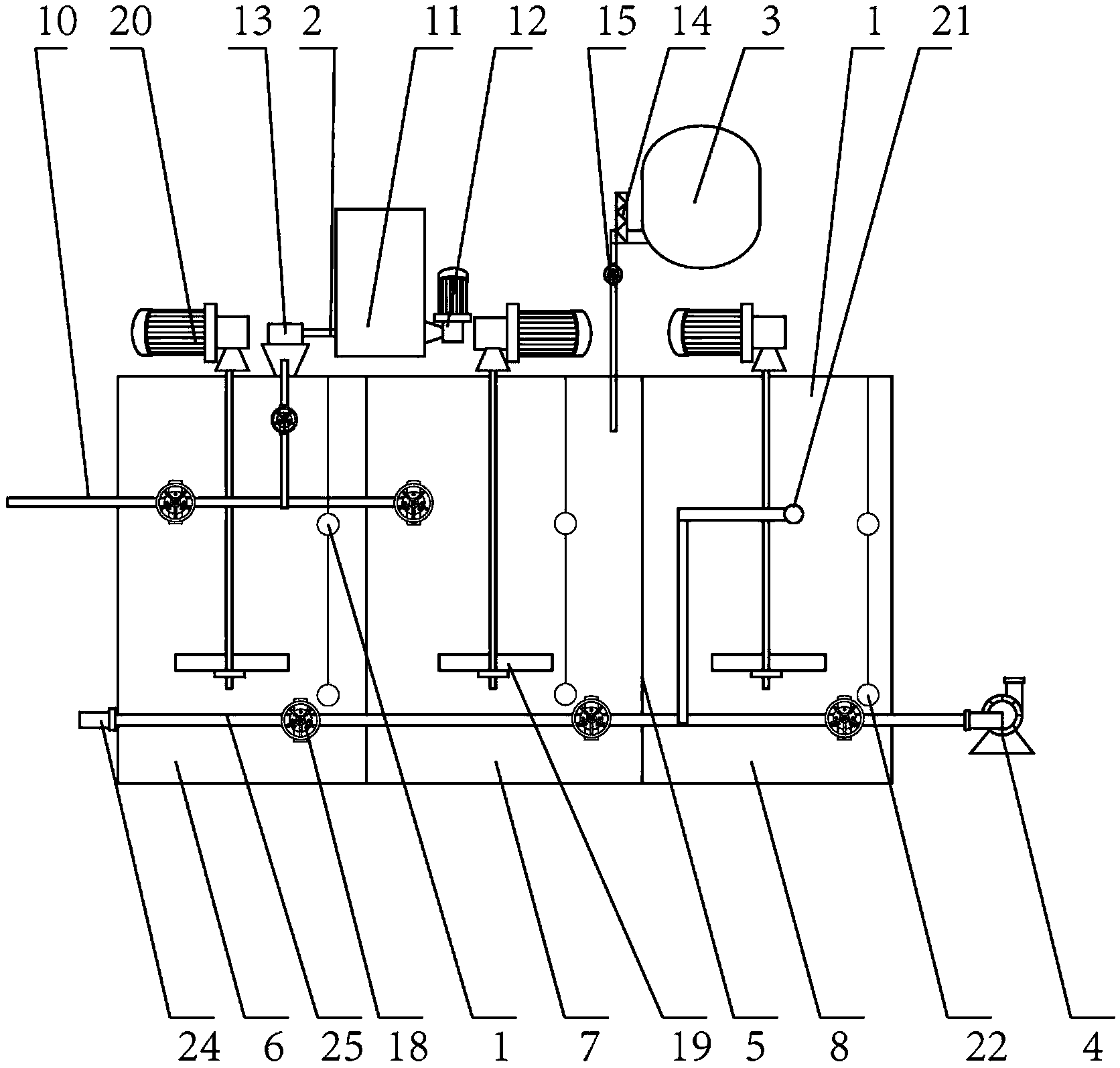

一种循环水处理在线加药装置，包括药溶箱、粉状投料器、液体投料器、加药泵，隔板将药溶箱分为粉状药溶箱、液体药溶箱和混合药溶箱，粉状投料器包括药粉加料箱、螺杆进料电机、湿法进料漏斗，液体加料器包括流量计和控制球阀，粉状药溶箱、液体药溶箱和混合药溶箱的底部侧面均设有出药口，内部均设有搅拌器，出药管路另一端连接加药泵。有益效果在于：本实用新型的粉状投料器设有湿法进料漏斗，将粉状药剂与水混合加入，防止粉状物料在漏斗中堵塞;将粉状药剂和液体药剂分开溶解混合，既能单独加药，又能混合后加药，方便实用;通过控制器的编程设置，实现自动加药的控制。
权利要求书
1.一种循环水处理在线加药装置，包括药溶箱、粉状投料器、液体投料器、加药泵， 其特征在于，所述药溶箱内设置两个隔板，隔板将药溶箱分为粉状药溶箱、液体药溶箱和 混合药溶箱，所述粉状药溶箱和液体药溶箱侧面均设有进水口，所述进水口连接进水管， 所述粉状药溶箱上面设置粉状投料器，所述粉状投料器包括药粉加料箱、螺杆进料电机、 湿法进料漏斗，所述湿法进料漏斗连接进水管，所述液体药溶箱的上面设有液体加料器， 所述液体加料器包括流量计和控制球阀，所述粉状药溶箱、液体药溶箱和混合药溶箱的底 部侧面均设有出药口，所述出药口通过电磁阀连接出药管路，所述出药管路上设有三个阀 门，所述阀门与粉状药溶箱、液体药溶箱和混合药溶箱相对应，所述粉状药溶箱、液体药 溶箱和混合药溶箱内均设有搅拌器，所述搅拌器连接驱动电机，所述混合药溶箱上还设有 混合液入口，所述混合液入口连接出药管路，所述出药管路另一端连接加药泵。
2.根据权利要求1所述一种循环水处理在线加药装置，其特征在于：所述粉状药溶箱、 液体药溶箱的中部和底部均设有液位感应器。
3.根据权利要求1所述一种循环水处理在线加药装置，其特征在于：所述进水管上设 有阀门。
4.根据权利要求1所述一种循环水处理在线加药装置，其特征在于：所述电磁阀和液 位感应器与控制器连接。
5.根据权利要求1所述一种循环水处理在线加药装置，其特征在于：所述出药管路的 末端还设有排气口。
说明书
一种循环水处理在线控制加药装置
技术领域
本实用新型涉及在线控制加药装置，尤其是涉及一种循环水处理在线控制加药装置。
背景技术
为了节约用水，很多地方用到循环水，循环水长时间使用后，会变质，为了防止腐蚀 结垢，必须投加缓蚀剂、阻垢剂等稳定剂，为了到达较好的效果，不但要选择优良的配方， 而且关键是控制稳定剂的用量。目前国内生产加药装置品种形式多样，大多为半自动结构， 使用效率较低，结构较简单，药液计量和药液配比浓度不准确，在线稀释系统简单，干粉 需要人工投加，人工控制的投药装置存在的问题是，药剂用量不准确，控制缺少及时性， 不但劳动强度高，费时费力，而且会因为药量投放不准确直接影响到水质的处理结果。有 时候需要用到多种药剂混合使用，当液体药剂和固体药剂同时使用时，对加药装置的要求 较高，需要提供混合室，进行预混合后再投药，现有的加药装置不能满足这样的要求。
实用新型内容
本实用新型的目的提供一种循环水处理在线控制加药装置，克服现有技术中药剂用量 不准备，不能同时进行液体药剂和固体药剂加药的需求。
本实用新型的技术方案为一种循环水处理在线加药装置，包括药溶箱、粉状投料器、 液体投料器、加药泵，其特征在于，所述药溶箱内设置两个隔板，隔板将药溶箱分为粉状 药溶箱、液体药溶箱和混合药溶箱，所述粉状药溶箱和液体药溶箱侧面均设有进水口，所 述进水口连接进水管，所述粉状药溶箱上面设置粉状投料器，所述粉状投料器包括药粉加 料箱、螺杆进料电机、湿法进料漏斗，所述湿法进料漏斗连接进水管，所述液体药溶箱的 上面设有液体加料器，所述液体加料器包括流量计和控制球阀，所述粉状药溶箱、液体药 溶箱和混合药溶箱的底部侧面均设有出药口，所述出药口通过电磁阀连接出药管路，所述 出药管路上设有三个阀门，所述阀门与粉状药溶箱、液体药溶箱和混合药溶箱相对应，所 述粉状药溶箱、液体药溶箱和混合药溶箱内均设有搅拌器，所述搅拌器连接驱动电机，所 述混合药溶箱上还设有混合液入口，所述混合液入口连接出药管路，所述出药管路另一端 连接加药泵。
进一步，所述粉状药溶箱、液体药溶箱的中部和底部均设有液位感应器，感应药溶箱 内的液体高度，当液面低于液位感应器时进行自动补料。
进一步，所述进水管上设有阀门。
进一步，所述电磁阀和液位感应器与控制器连接。
进一步，所述出药管路的末端还设有排气口。
本实用新型的有益效果在于：本实用新型的粉状投料器设有湿法进料漏斗，将粉状药 剂与水混合加入，防止粉状物料在漏斗中堵塞;将粉状药剂和液体药剂分开溶解混合，有 效提高加料速度，同时避免不同药剂的混合;设置混合药溶箱，使需要预先混合的药剂， 提前混合均匀，然后在进行加药;既能单独加药，又能混合后加药，方便实用;通过控制 器的编程设置，实现自动加药的控制。
