申请日2015.07.30
公开(公告)日2015.11.25
IPC分类号C02F3/30
摘要
本实用新型公开了一种集成式MBBR移动床生物膜一体化污水处理设备，它包括兼性厌氧池、一级氧化池、二级氧化池、二沉池、鼓风机、曝气管、出水管、导流管、中心导流筒、内循环泵、内循环管、潜水搅拌器及LINPOR生物载体，本实用新型的有益效果是：体积小、运行能耗低、运输及安装方便、使用及维护简单，适合乡镇、小区、医院等分散式且水量较小的分散式污水处理。
权利要求书

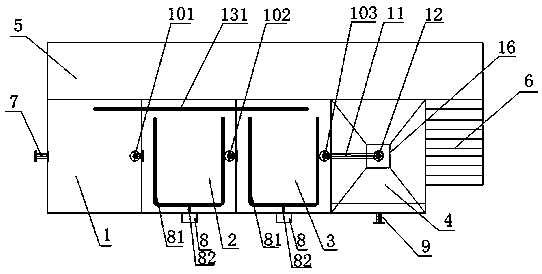

1.一种集成式MBBR移动床生物膜一体化污水处理设备，它包括兼性厌氧池(1)、一级氧化池(2)、二级氧化池(3)及二沉池(4)，其特征在于：所述兼性厌氧池(1)的一侧安装有进水管(7)，所述兼性厌氧池(1)的另一侧通过第一收水网筛(101)与一级氧化池(2)的一侧相连通，所述一级氧化池(2)的另一侧通过第二收水网筛(102)与二级氧化池(3)的一侧相连通，所述二级氧化池(3)的另一侧通过第三收水网筛(103)和二沉池(4)相连通;所述二沉池(4)设置有出水管(9)，所述二沉池(4)内部设置有中心导流筒(12)，中心导流筒(12)连接有导流管(11),导流管(11)与第三收水网筛(103)相连。
2.根据权利要求1所述的一种集成式MBBR移动床生物膜一体化污水处理设备，其特征在于：所述的兼性厌氧池(1)、一级氧化池(2)及二级氧化池(3)的内部均填充有LINPOR生物载体。
3.根据权利要求2所述的一种集成式MBBR移动床生物膜一体化污水处理设备，其特征在于：所述的兼性厌氧池(1)内部设置有潜水搅拌器(14)。
4.根据权利要求2所述的一种集成式MBBR移动床生物膜一体化污水处理设备，其特征在于：所述的一级氧化池(2)和二级氧化池(3)的内部均设置有曝气管(81),所述一级氧化池(2)和二级氧化池(3)的外部均设置有鼓风机(8)，所述曝气管(81)通过进气口(82)与鼓风机(8)相连。
5.根据权利要求1所述的一种集成式MBBR移动床生物膜一体化污水处理设备，其特征在于：所述的二沉池(4)内设置有支架(16),支架(16)将中心导流筒(12)固定在二沉池(4)内部。
6.根据权利要求2所述的一种集成式MBBR移动床生物膜一体化污水处理设备，其特征在于：所述的二级氧化池(3)内部设置有内循环泵(13)，内循环泵(13)连接有内循环管(131);所述二级氧化池(3)通过内循环管(131)与兼性厌氧池(1)相连。
7.根据权利要求4所述的一种集成式MBBR移动床生物膜一体化污水处理设备，其特征在于：所述曝气管(81)为防堵穿孔曝气管。
8.根据权利要求1所述的一种集成式MBBR移动床生物膜一体化污水处理设备，其特征在于：它设置有走道板(5)，走道板(5)设置有走道栏杆(51)，所述走道板(5)连接走道楼梯(6)。
说明书
一种集成式MBBR移动床生物膜一体化污水处理设备
技术领域
本实用新型涉及一体化污水处理设备，更具体的说是涉及一种集成式MBBR移动床生物膜一体化污水处理设备。
背景技术
MBBR工艺的原理是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。
MBBR工艺具有容积负荷高、灵活方便、使用寿命长、搅拌和曝气系统操作方便、维护简单、生物池无堵塞、生物池容积能够得到充分利用等优点而被广泛应用。
然而MBBR工艺针对的是大型城镇污水处理厂，目前国家针对乡镇、小区、医院等水量较小的污水处理站，没有一种经济、占地面积小、集成式一体化、处理效率高的成套污水处理设备。
随着我国经济的高速发展和城镇人口的不断增加，集中式的污水处理厂已经跟不上发展的需要，很多地方没有铺设污水管网或无法铺设污水管网，致使大量生活污水未得到完全处理就排入水体，造成水体的富营养化。
实用新型内容
本实用新型针对于目前没有一种经济、占地面积小、集成式一体化、处理效率高的成套污水处理设备，提供一种集成式MBBR移动床生物膜一体化污水处理设备，该设备体积小、运行能耗低、运输及安装方便、使用及维护简单，适合乡镇、小区、医院等分散式且水量较小的分散式污水处理。
为解决上述的技术问题，本实用新型采用以下技术方案：
一种集成式MBBR移动床生物膜一体化污水处理设备，它包括兼性厌氧池、一级氧化池、二级氧化池及二沉池;所述兼性厌氧池的一侧安装有进水管，所述兼性厌氧池的另一侧通过第一收水网筛与一级氧化池的一侧相连通，所述一级氧化池的另一侧通过第二收水网筛与二级氧化池的一侧相连通，所述二级氧化池的另一侧通过第三收水网筛和二沉池相连通;所述二沉池上设置有出水管，所述二沉池内部设置有中心导流筒，中心导流筒连接有导流管,导流管与第三收水网筛相连。
更进一步的，所述的兼性厌氧池、一级氧化池及二级氧化池的内部均填充LINPOR生物载体。
更进一步的，所述的兼性厌氧池内设置有潜水搅拌器。
更进一步的，所述的一级氧化池和二级氧化池的内部均设置有曝气管,所述一级氧化池和二级氧化池的外部均设置有鼓风机，所述曝气管通过进气口与鼓风机相连。
更进一步的，所述的二沉池内设置有支架,支架将中心导流筒固定在二沉池内部。
更进一步的，所述的二级氧化池内部设置有内循环泵，内循环泵上连接有内循环管;所述二级氧化池通过内循环管与兼性厌氧池相连。
更进一步的，所述曝气管为防堵穿孔曝气管。
更进一步的，所述污水处理设备设置有走道板，走道板上设置有走道栏杆，所述走道板连接走道楼梯。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型采用优化的推流式多级处理单元设计方式，污水处理效率高且兼性厌氧池、一级氧化池、二级氧化池及二沉池形成一体化结构，占地面积小，方便了运输和安装，使用及维护简单。
2.LINPOR生物载体填充方便，兼性厌氧池内的潜水搅拌器和氧化池内部的曝气装置使LINPOR生物载体随水流做无序状移动，载体与水体中的污染物充分接触并将其分解，不仅使水质得到有效净化，还不会发生固定式填料塌陷、缠绕等一系列问题。
3.通过将中心导流筒固定在二沉池内部，不仅结构简单，便于制造和安装，也有效的提高了设备的稳定性和实用性。
4.设备中设置的内部循环系统能将污水循环净化，能使水质得到充分有效净化。
5.防堵穿孔曝气管有效的减少了曝气装置的检修次数，节约了人力物力。
6.走道板、走道栏杆和走道楼梯的设置方便了污水处理工作人员的管理工作，保障了工作人员的人身安全。
