申请日2015.09.05
公开(公告)日2016.01.06
IPC分类号B65F3/00
摘要
一种压缩式对接垃圾车的污水防溢装置，包括左污水箱、销轴、开口销、污水箱盖、密封条、锁扣、排污管、排污槽、箱体总成、右污水箱、排污螺栓，其特征在于：左污水箱和右污水箱分别焊接在箱体总成底板下部的两侧，排污槽焊接在箱体总成的尾部，且与箱体总成的底板相通，左污水箱、右污水箱与排污槽之间分别焊有排污管;污水箱盖一侧通过销轴、开口销与污水箱连接，另一侧通过锁扣与污水箱锁紧，每个污水箱盖上都安装有密封条，底部安装有排污螺栓，从而避免了污水的泄漏。本实用新型具有结构合理、性能可靠、操作方便、有效保护环境等优点。

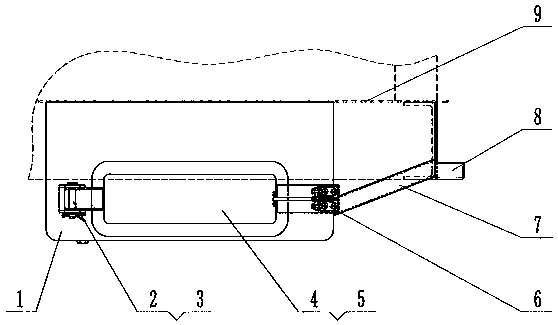

摘要附图
权利要求书
1.一种压缩式对接垃圾车的污水防溢装置，包括左污水箱(1)、销轴(2)、开口销(3)、污水箱盖(4)、密封条(5)、锁扣(6)、排污管(7)、排污槽(8)、箱体总成(9)、右污水箱(10)、排污螺栓(11)，其特征在于：左污水箱(1)和右污水箱(10)分别焊接在箱体总成(9)底板下部的两侧，排污槽(8)焊接在箱体总成(9)的尾部，且与箱体总成(9)的底板相通，左污水箱(1)、右污水箱(10)与排污槽(8)之间分别焊有排污管(7);污水箱盖(4)一侧通过销轴(2)、开口销(3)与污水箱连接，另一侧通过锁扣(6)与污水箱锁紧，每个污水箱盖(4)上都安装有密封条(5)，底部安装有排污螺栓(11)。
说明书
一种压缩式对接垃圾车的污水防溢装置
技术领域：
本实用新型属于专用汽车技术领域，尤其涉及一种压缩式对接垃圾车的污水防溢装置。
背景技术：
随着城市化的不断扩展，城市生活垃圾也在不断的增加，摆臂式垃圾车受被各地市政环卫部门所青睐，市场需求直线攀升。而目前市场上销售的压缩式对接垃圾车压缩力强，装载量大、收集运输垃圾既快捷又方便，但是污水泄漏现场由于生活垃圾的多种多样，使垃圾车在垃圾收集过程中会有污水进入垃圾箱内，导致垃圾被转运及倾倒过程中容易产生污水泄漏，从而造成二次污染。本文主要针对压缩式对接垃圾车的污水泄漏这一问题，介绍一种压缩式对接垃圾车的污水防溢装置，可以防止污水的泄漏，避免二次污染。
发明内容：
本实用新型的目的是克服上述缺点，提供一种压缩式对接垃圾车的污水防溢装置。
本实用新型解决其技术问题所采用的技术方案是这样实施的：一种压缩式对接垃圾车的污水防溢装置，包括左污水箱、销轴、开口销、污水箱盖、密封条、锁扣、排污管、排污槽、箱体总成、右污水箱、排污螺栓，其特征在于：左污水箱和右污水箱分别焊接在箱体总成底板下部的两侧，排污槽焊接在箱体总成的尾部，且与箱体总成的底板相通，左污水箱、右污水箱与排污槽之间分别焊有排污管;污水箱盖一侧通过销轴、开口销与污水箱连接，另一侧通过锁扣与污水箱锁紧，每个污水箱盖上都安装有密封条，底部安装有排污螺栓，从而避免了污水的泄漏。
本实用新型具有结构简单、性能可靠、操作方便、有效保护环境等优点。
