申请日2015.07.30
公开(公告)日2015.12.09
IPC分类号C02F1/42
摘要
本实用新型提供一种低温堆水处理系统离子交换床，包括进水口和出水口，所述进水口连接进口滤头组件，出水口连接出口滤头组件;所述进口滤头组件和出口滤头组件均由两根一端带有滤头的管道并联而成。本实用新型在进出口设置并联式滤头，减少阻力损失，结构简单，便于使用。
权利要求书

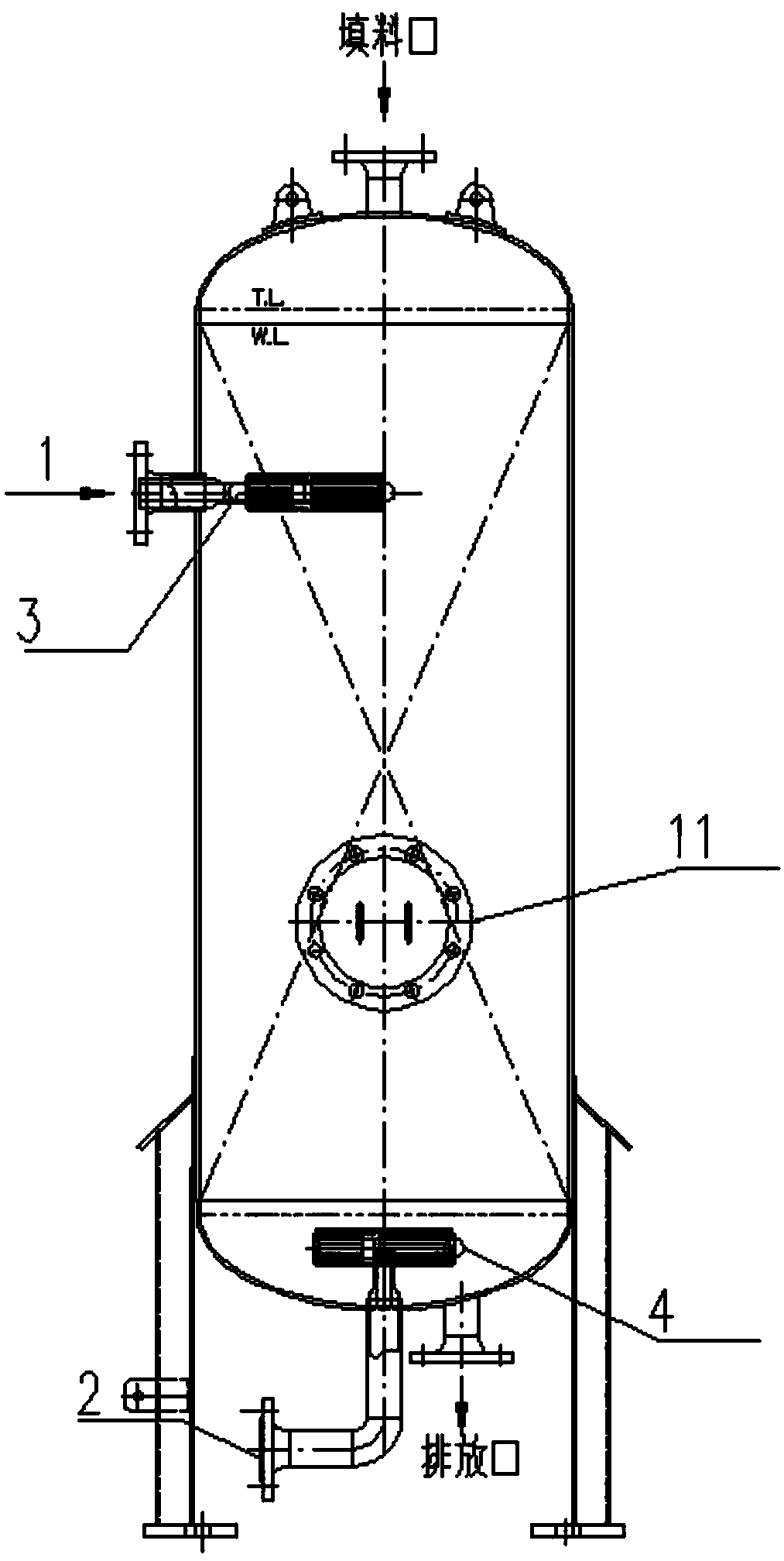

1.一种低温堆水处理系统离子交换床，包括进水口(1)和出水口(2)，其特征在于： 所述进水口(1)连接进口滤头组件(3)，出水口(2)连接出口滤头组件(4);所述进口 滤头组件(3)和出口滤头组件(4)均由两根一端带有滤头(5)的管道(10)并联而成。
2.根据权利要求1所述的一种低温堆水处理系统离子交换床，其特征在于：所述滤头(5) 包括内筒(6)和外套筒(7)，所述内筒(6)周向均匀开设有若干条缝隙(8)，每条缝隙(8) 对应的外套筒(7)处一一对应的开设有若干条缝(9)，所述外套筒(7)的厚度小于内筒(6) 厚度，缝(9)的宽度小于缝隙(8)的宽度。
3.根据权利要求2所述的一种低温堆水处理系统离子交换床，其特征在于：所述内筒(6) 厚度为3.5-4.2mm。
4.根据权利要求2所述的一种低温堆水处理系统离子交换床，其特征在于：所述外套筒 (7)的厚度为1.0-1.2mm。
5.根据权利要求2所述的一种低温堆水处理系统离子交换床，其特征在于：所述缝(9) 的宽度为1.8-2.2mm。
6.根据权利要求2所述的一种低温堆水处理系统离子交换床，其特征在于：所述缝隙(8) 的宽度为0.1-0.3mm。
7.根据权利要求2所述的一种低温堆水处理系统离子交换床，其特征在于：所述内筒(6) 开口一端内径等于管道(10)外径，两者配套密封连接。
8.根据权利要求1所述的一种低温堆水处理系统离子交换床，其特征在于：所述两根一 端带有滤头(5)的管道并联后呈“S”型，两个滤头(5)位于“S”型两端。
9.根据权利要求1所述的一种低温堆水处理系统离子交换床，其特征在于：所述滤头(5) 的材料为不锈钢S31608。
10.根据权利要求1所述的一种低温堆水处理系统离子交换床，其特征在于：所述交换 床的筒体上开设有人孔(11)。
说明书
一种低温堆水处理系统离子交换床
技术领域
本实用新型涉及一种低温堆水处理系统离子交换床，是水处理系统中的过滤装置。
背景技术
用于离子交换反应的设备叫离子交换床。根据交换床运行方式的不同可将离子交换床分 为下面几种方式：单层床是指床内只装填一种离子交换树脂。双层床是指床内装填两种离子 交换树脂。固定床是离子交换树脂在相对静止的条件下运行的交换床，并且制水和再生是在 同一床子中进行。连续床是离子交换剂在动态条件下运行的交换床。无论何种离子交换床， 其进水口和出水口处都需要设置滤头，防止树脂泄漏到管路中，但为了能够很好的挡住设备 内的树酯，滤头往往阻力比较大。
实用新型内容
针对现有技术存在的问题，本实用新型提供一种低温堆水处理系统离子交换床，在进出 口设置并联式滤头，减少阻力损失，结构简单，便于使用。
本实用新型的技术方案是：一种低温堆水处理系统离子交换床，包括进水口和出水口， 所述进水口连接进口滤头组件，出水口连接出口滤头组件;所述进口滤头组件和出口滤头组 件均由两根一端带有滤头的管道并联而成。
进一步的，所述滤头包括内筒和外套筒，所述内筒周向均匀开设有若干条缝隙，每条缝 隙对应的外套筒处一一对应的开设有若干条缝，所述外套筒的厚度小于内筒厚度，缝的宽度 小于缝隙的宽度。所述内筒厚度为3.5-4.2mm。所述外套筒的厚度为1.0-1.2mm。所述缝的宽 度为1.8-2.2mm。所述缝隙的宽度为0.1-0.3mm。滤头采取双层设计，减少缝宽比较窄的那一 层的厚度，减少阻力损失。
进一步的，所述内筒开口一端内径等于管道外径，两者配套密封连接。保证设备安全可 靠。
进一步的，所述两根一端带有滤头的管道并联后呈“S”型，两个滤头位于“S”型两端。 扩大了滤头的覆盖面积，提供设备离子交换速度。
进一步的，所述滤头的材料为不锈钢S31608。
进一步的，所述交换床的筒体上开设有人孔。检修方便。
本实用新型的有益效果是：通过将进口和出口的滤头组件都分别设计为并联的两个，减 少流动阻力，这样在进出口流量一定的前提下，可以减少滤头流体的流出速度，从而达到减 少阻力的目的。其次，滤头采取双层设计，减少缝宽比较窄的那一层的厚度，同样也能减少 阻力损失。
