申请日2015.07.30
公开(公告)日2016.01.06
IPC分类号C02F9/04
摘要
一种多重过滤网的污水处理机，污水处理机上部设有一进水口，下部设有一出水口，圆柱形外壳外部设有一pH调节口，污水处理机内部设有一套污水处理装置，污水处理装置包括：过滤网、对污水进行除油处理的隔油网、设置在隔油网和pH调节口下方空间的转盘，转盘通过小电机带动转动，转盘下侧紧贴一形状完全一样的固定盘;设置在小电机下方的PP棉过滤网;设置在PP棉过滤网下方的活性炭过滤网;设置在活性炭过滤网下方的OR膜;设置在污水处理机底部、出水口上方的银镀层过滤膜，与现有技术相比，本实用新型的有益效果是：结构简单，制造工艺简便，移动方便、工序简单易操作，并多重过滤污水，具有较强的杀菌效果，能很好的处理污水。
权利要求书

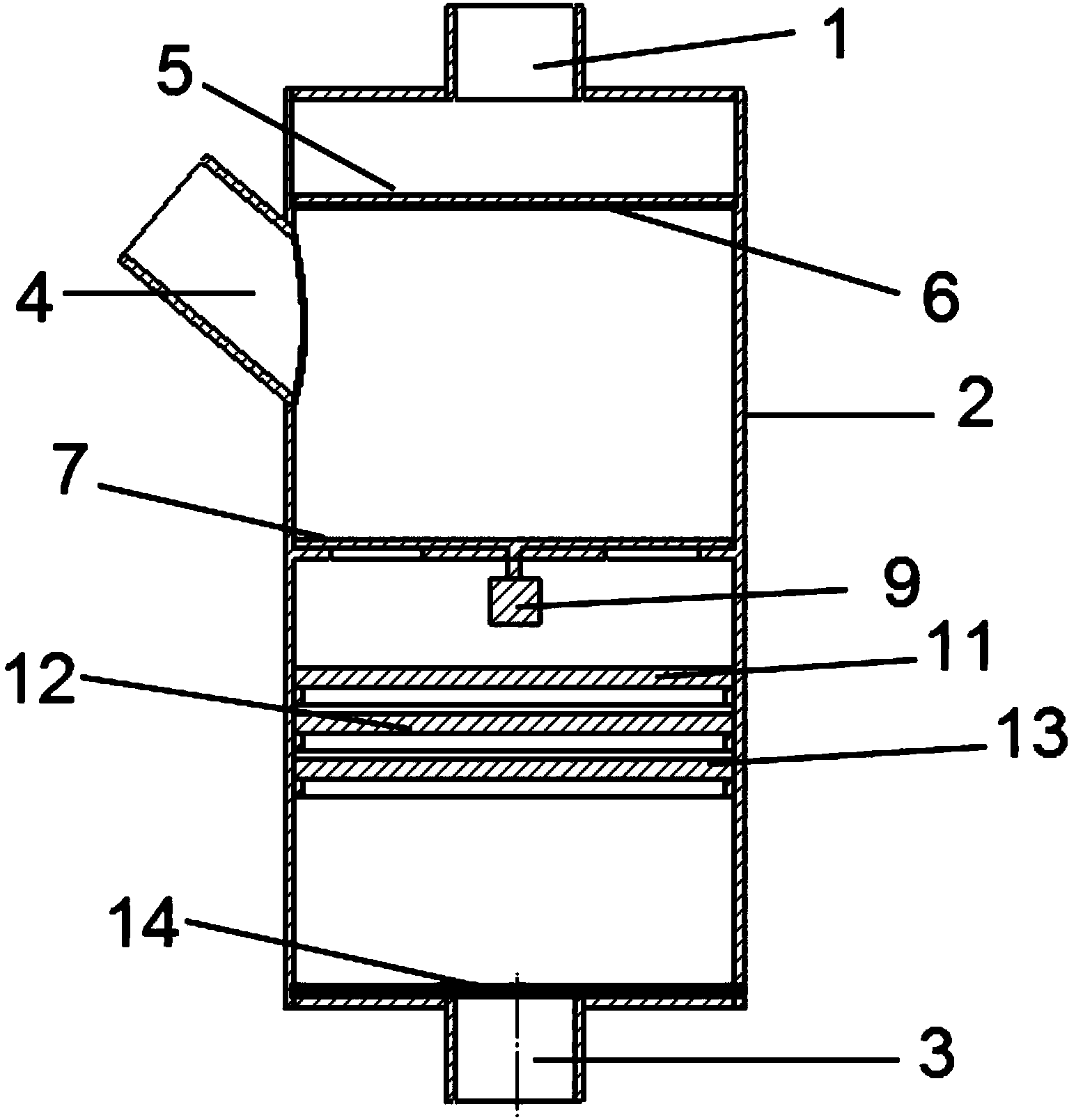

1.一种多重过滤网的污水处理机，其特征在于：包括进水口(1)、圆柱形外壳(2)、出水口(3)和pH调节口(4)，所述进水口(1)位于圆柱形外壳(2)的上部，所述进水口(1)与圆柱形外壳(2)为固定连接，所述出水口(3)位于圆柱形外壳(2)的下部，所述出水口(3)与圆柱形外壳(2)为固定连接，所述pH调节口(4)位于圆柱形外壳(2)的一侧，所述pH调节口(4)与圆柱形外壳(2)为固定连接，所述圆柱形外壳(2)的内部还设有一套污水处理装置。
2.如权利要求1所述的多重过滤网的污水处理机，其特征在于：所述污水处理装置包括：
将所述污水中塑料袋、树叶等大型杂质进行分类的过滤网(5);
设置在过滤网(5)下部，对污水进行除油处理的隔油网(6);
设置在隔油网(6)和pH调节口(4)下方空间的转盘(7)，所述转盘(7)上设有对称的进水孔(8)，所述转盘(7)通过小电机(9)带动转动，所述转盘(7)下侧紧贴一与转盘(7)形状完全一样的固定盘(10);
设置在小电机(9)下方过滤细小颗粒、铁锈、有机污染矿物质杂物的PP棉过滤网(11);
设置在PP棉过滤网(10)下方吸附有机污染物的活性炭过滤网(12);
设置在活性炭过滤网(12)下方用于吸附细菌、重金属的OR膜(13);
设置在污水处理机底部、出水口(3)上方的过滤膜(14)。
3.如权利要求1所述的多重过滤网的污水处理机，其特征在于：所述转盘(7)和小电机(9)焊接在一起。
4.如权利要求1所述的多重过滤网的污水处理机，其特征在于：所述过滤膜(14)为银镀层。
说明书
一种多重过滤网的污水处理机
技术领域
本实用新型涉及环保技术领域，具体涉及一种多重过滤网的污水处理机。
背景技术
污水处理设备能有效处理生活污水、工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市、农村品位和促进经济发展具有重要意义。最近几年来，关于水污染的话题不断被提起，特别是地下水污染问题，很多学者专家在公开场所不断进行呼吁，以此来引起大家对水污染严重程度的关注，随着民众环保意识不断觉醒，对水污染的关切程度达到了空前。据统计，中国有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。
水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，近两年各地区污水处理企业的毛利率都保持在70%左右，甚至有的地区超过了100%，行业发展潜力非常大。我国污水处理及其再生行业企业的个数不断增长，销售收入达到数百亿元，扩张速度越来越快，发展水平越来越高。
现有技术存在的不足之处在于：目前大部分污水处理设备埋于地表下，不利于维修，设备出现故障后，不方便检修与更换;体积大，不易移动，费时费力。中国目前有些专利发明出了小型的污水处理装置，但是这些小型的污水处理装置大都设置简陋，污水处理层太少，远远达不到杀菌的要求和居民饮用水的达标要求。
实用新型内容
本实用新型为解决上述具有的问题点或缺点，提供一种多重过滤网的污水处理机，结构简单，制造工艺简便，移动方便、工序简单易操作，并多重过滤污水，具有较强的杀菌效果，能很好的处理污水。
为了实现上述目的，本实用新型技术方案如下：
一种多重过滤网的污水处理机，包括圆柱形外壳，其特征在于：所述污水处理机上部设有一进水口，下部设有一出水口，所述圆柱形外壳外部设有一pH调节口，所述污水处理机内部设有一套污水处理装置，所述污水处理装置包括：
将所述污水中塑料袋、树叶等大型杂质进行分类的过滤网;
设置在过滤网下部，对污水进行除油处理的隔油网;
设置在隔油网和pH调节口下方空间的转盘，所述转盘上设有对称的进水孔，所述转盘通过小电机带动转动，所述转盘下侧紧贴一形状完全一样的固定盘;
设置在小电机下方过滤细小颗粒、铁锈、有机污染矿物质杂物的PP棉过滤网;
设置在PP棉过滤网下方吸附有机污染物的活性炭过滤网;
设置在活性炭过滤网下方用于吸附细菌、重金属的OR膜;
设置在污水处理机底部、出水口上方的过滤膜。
进一步，所述转盘和小电机焊接在一起。
进一步,过滤膜为银镀层。
与现有技术相比，本实用新型的有益效果是：结构简单，制造工艺简便，移动方便、工序简单易操作，并多重过滤污水，具有较强的杀菌效果，能很好的处理污水。
