申请日2015.09.05
公开(公告)日2016.01.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种太阳能实时视频监控自动污水处理装置，包括太阳能发电系统和污水处理系统，所述的太阳能发电系统包括太阳能电池板、充电控制器、蓄电池和逆变器，太阳能电池板通过充电控制器对蓄电池进行充电，逆变器连接在蓄电池与充电控制器之间的电路上输出交流;污水处理系统包括原水池、消毒净化池、膜组件装置、净水池和控制器，原水池内的污水经管道引入消毒净化池，消毒净化池内经消毒净化处理过的水通过管道引入膜组件装置内，膜组件装置内经过滤后的净化水经管道引入净水池，经膜组件装置进入净水池的管道出口上设置有流量监控器;逆变器与污水处理系统上控制污水处理的控制器连接提供电源，控制器连接有视频监控器对污水处理装置进行实时监控。

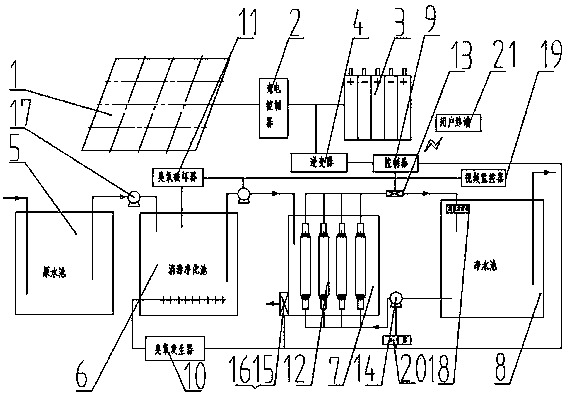

摘要附图
权利要求书
1.一种太阳能实时视频监控自动污水处理装置，包括太阳能发电系统和污水处理系统，其特征在于：所述的太阳能发电系统包括太阳能电池板(1)、充电控制器(2)、蓄电池(3)和逆变器(4)，所述的太阳能电池板(1)通过充电控制器(2)对蓄电池(3)进行充电，所述的逆变器(4)连接在蓄电池(3)与充电控制器(2)之间的电路上输出交流;所述的污水处理系统包括原水池(5)、消毒净化池(6)、膜组件装置(7)、净水池(8)和控制器(9)，所述原水池(5)内的污水经管道引入消毒净化池(6)，所述的消毒净化池(6)内经消毒净化处理过的水通过管道引入膜组件装置(7)内，所述膜组件装置(7)内经过滤后的净化水经管道引入净水池(8)，经所述膜组件装置(7)进入净水池(8)的管道出口上设置有流量监控器(18);所述逆变器(4)与污水处理系统上控制污水处理的控制器(9)连接提供电源，所述的控制器(9)连接有视频监控器(19)对污水处理装置进行实时监控;
所述的膜组件装置(7)内设置的膜组件(12)为陶瓷棒过滤膜;所述的膜组件(12)的上端通过管道将净化水引入到净水池(8)，其引入管道上设置有电磁阀(13)，所述的电磁阀(13)与控制器(9)连接;
所述膜组件(12)的下端通过水管与净水池(8)连接，其连接水管上设置有反洗泵(14)，所述的反洗泵(14)通过脉冲器(20)与控制器(9)连接;
所述的控制器(9)通过无线网络与客户终端(21)关联。
2.根据权利要求1所述的一种太阳能实时视频监控自动污水处理装置，其特征在于：所述的消毒净化池(6)底部设置有臭氧发生器(10)，所述的臭氧发生器(10)产生臭氧对污水进行净化消毒，所述的消毒净化池(6)顶部设置有臭氧破坏器(11)，所述的臭氧破坏器(11)对净化污水的残余臭氧进行处理，所述的臭氧发生器(10)和臭氧破坏器(11)分别与控制器(9)连接。
3.根据权利要求1或2所述的一种太阳能实时视频监控自动污水处理装置，其特征在于：所述的流量监控器(18)与控制器(9)连接监控净化水流量数据。
4.根据权利要求3所述的一种太阳能实时视频监控自动污水处理装置，其特征在于：所述膜组件装置(7)下部设有排污口(15)，所述的排污口(15)上设置有控制阀(16)，所述的控制阀(16)与控制器(9)连接。
5.根据权利要求4所述的一种太阳能实时视频监控自动污水处理装置，其特征在于：所述原水池(5)与消毒净化池(6)连接的管道上设置有抽水泵(17)，所述的抽水泵(17)与控制器(9)连接。
6.根据权利要求5所述的一种太阳能实时视频监控自动污水处理装置，其特征在于：所述消毒净化池(6)与膜组件装置(7)连接的管道上设置有抽水泵(17)，所述的抽水泵(17)与控制器(9)连接。
7.根据权利要求6所述的一种太阳能实时视频监控自动污水处理装置，其特征在于：所述客户终端(21)为手机或电脑。
说明书
一种太阳能实时视频监控自动污水处理装置
技术领域
本实用新型涉及污水处理领域，具体地，涉及一种太阳能实时视频监控自动污水处理装置。
背景技术
在一般的水处理系统中都针对管道输入的自来水，采用公用电网的电力做电源，实现水处理功能。在使用时，需要有自来水水源，需要有供电电网提供电源。但是在户外场合，没有自来水水源，没有公用电网电源的地方就没法使用，因此需要一种可以满足户外场合使用的太阳能水处理系统。
另外，现有的污水处理方式不够智能化，并且处理效率低，成本高等问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种利用清洁环保太阳能，采用多套污水处理技术，可以持续进行污水处理的太阳能实时视频监控自动污水处理装置。
本实用新型解决上述问题所采用的技术方案是：一种太阳能实时视频监控自动污水处理装置，包括太阳能发电系统和污水处理系统，所述的太阳能发电系统包括太阳能电池板、充电控制器、蓄电池和逆变器，所述的太阳能电池板通过充电控制器对蓄电池进行充电，所述的逆变器连接在蓄电池与充电控制器之间的电路上输出交流;所述的污水处理系统包括原水池、消毒净化池、膜组件装置、净水池和控制器，所述原水池内的污水经管道引入消毒净化池，所述的消毒净化池内经消毒净化处理过的水通过管道引入膜组件装置内，所述膜组件装置内经过滤后的净化水经管道引入净水池，经所述膜组件装置进入净水池的管道出口上设置有流量监控器;所述逆变器与污水处理系统上控制污水处理的控制器连接提供电源，所述的控制器连接有视频监控器对污水处理装置进行实时监控。
所述的膜组件装置内设置的膜组件为陶瓷棒过滤膜;所述的膜组件的上端通过管道将净化水引入到净水池，其引入管道上设置有电磁阀，所述的电磁阀与控制器连接;所述膜组件的下端通过水管与净水池连接，其连接水管上设置有反洗泵，所述的反洗泵通过脉冲器与控制器连接。所述的控制器通过无线网络与客户终端关联。
进一步的，所述的消毒净化池底部设置有臭氧发生器，所述的臭氧发生器产生臭氧对污水进行净化消毒，所述的消毒净化池顶部设置有臭氧破坏器，所述的臭氧破坏器对净化污水的残余臭氧进行处理，所述的臭氧发生器和臭氧破坏器分别与控制器连接。
进一步的，所述的流量监控器与控制器连接监控净化水流量数据。
进一步的，所述膜组件装置下部设有排污口，所述的排污口上设置有控制阀，所述的控制阀与控制器连接。
进一步的，所述原水池与消毒净化池连接的管道上设置有抽水泵，所述的抽水泵与控制器连接。
进一步的，所述消毒净化池与膜组件装置连接的管道上设置有抽水泵，所述的抽水泵与控制器连接。
进一步的，所述客户终端为手机或电脑。
综上，本实用新型的有益效果是：
1.本实用新型采用太阳能板接收太阳能，使用控制器将太阳能转换为适合使用的电力能源，作为水处理系统的电源。同时使用蓄电池，将多余的太阳能保存到蓄电池中，实现能源的储备，保证在没有太阳能的阴雨天、夜晚时能够使用蓄电池的能源继续使用水处理系统。
2.本实用新型使用水泵抽取水源的水，经过粗滤、精滤、消毒、杀菌等多种处理，可以直接使用的优质净水。
3.本实用新型中水过滤环节采用陶瓷棒过滤膜，该过滤器可以反复使用，并且过滤精细，同时采用反冲洗方法，可以使陶瓷棒过滤膜持续工作。
4.通过对膜组件装置进入净水池的管道出口上设置有流量监控器，可以自动检测膜组件装置是否出现堵塞，自动判断是否进行膜清洗，并且在反冲洗泵上安装有脉冲器，可以通过脉冲水使过滤膜清洗的更加干净，快捷。
5.采用控制器通过无线网络与客户终端关联，用户可以远程通过手机终端对污水处理装置进行操作和监控。
