申请日2015.07.30
公开(公告)日2016.01.06
IPC分类号E21B43/40; E21B43/20; F24J3/08
摘要
本实用新型公开了一种伴生热水处理系统，属于石油技术领域。所述伴生热水处理系统包括：采油井、综合分离器、热水发电站和回注井，热水发电站与采油井的距离小于10米，综合分离器的第一端与采油井通过管线相连通，综合分离器的第二端与热水发电站的一端通过管线相连通，热水发电站的另一端与回注井通过管线相连通。本实用新型解决了无法对地层中的伴生热水进行有效的利用的问题，实现了对地层中的伴生热水的有效利用，本实用新型用于伴生热水的有效利用。
权利要求书
1.一种伴生热水处理系统，其特征在于，所述伴生热水处理系统包括：采 油井、综合分离器、热水发电站和回注井，所述热水发电站与所述采油井的距 离小于10米，
所述综合分离器的第一端与所述采油井通过管线相连通，所述综合分离器 的第二端与所述热水发电站的一端通过管线相连通，所述热水发电站的另一端 与所述回注井通过管线相连通。
2.根据权利要求1所述的伴生热水处理系统，其特征在于，所述伴生热水 处理系统还包括：收气装置和收油装置，
所述综合分离器的第三端与所述收气装置通过管线相连通，所述综合分离 器的第四端与所述收油装置通过管线相连通。
3.根据权利要求2所述的伴生热水处理系统，其特征在于，所述伴生热水 处理系统还包括：清洗箱和沉降罐，
所述热水发电站的另一端与所述清洗箱的一端通过管线相连通，所述清洗 箱的另一端与所述沉降罐的第一端通过管线相连通，所述沉降罐的第二端与所 述收油装置通过管线相连通，所述沉降罐的第三端与所述回注井通过管线相连 通。
4.根据权利要求3所述的伴生热水处理系统，其特征在于，所述伴生热水 处理系统还包括：气液分离器，
所述气液分离器的第一端与所述采油井通过管线相连通，所述气液分离器 的第二端与所述收气装置通过管线相连通，所述气液分离器的第三端与所述清 洗箱的一端通过管线相连通。
5.根据权利要求4所述的伴生热水处理系统，其特征在于，
与所述采油井相连通的每个管线上设置有一个单向阀门，与所述回注井相 连通的每个管线上设置有一个所述单向阀门;
连通所述综合分离器和所述热水发电站的管线上设置有一个直通阀门，连 通所述热水发电站和所述清洗箱的管线上设置有一个直通阀门，连通所述清洗 箱和所述沉降罐的管线上设置有一个直通阀门，连通所述沉降罐和所述收油装 置的管线上设置有一个直通阀门，连通所述收油装置和所述综合分离器的管线 上设置有一个直通阀门，连通所述综合分离器和所述收气装置的管线上设置有 一个直通阀门，连通所述收气装置和所述气液分离器的管线上设置有一个直通 阀门;
连通所述热水发电站和所述清洗箱的管线上还设置有一个用于驱动液体从 所述热水发电站向所述清洗箱流动的液体泵，连通所述清洗箱与所述沉降罐的 管线上还设置有一个用于驱动液体从所述清洗箱向所述沉降罐流动的液体泵。
6.根据权利要求1至5任一所述的伴生热水处理系统，其特征在于，所述 伴生热水处理系统还包括：控制柜，所述控制柜通过铠装电缆与所述热水发电 站相连接。
说明书
伴生热水处理系统
技术领域
本实用新型涉及石油技术领域，特别涉及一种伴生热水处理系统。
背景技术
在对地层进行石油开采时，会有大量的伴生热水(在油气开采时伴随着采 出的地下水)随着石油和天然气被开采出来。
相关技术中，在将地层中的石油、天然气和伴生热水的混合物从采油井中 开采出来后，通过综合分离器将石油、天然气和伴生热水进行分离，将石油和 天然气进行储存，将分离出来的伴生热水从回注井注入地层。
由于从地层开采出来的伴生热水的温度较高，具有较高的能量，相关技术 中直接将分离出来的伴生热水注入地层，因此，无法对地层中的伴生热水进行 有效地利用。
实用新型内容
为了解决无法对地层中的伴生热水进行有效的利用的问题，本实用新型提 供了一种伴生热水处理系统。所述技术方案如下：

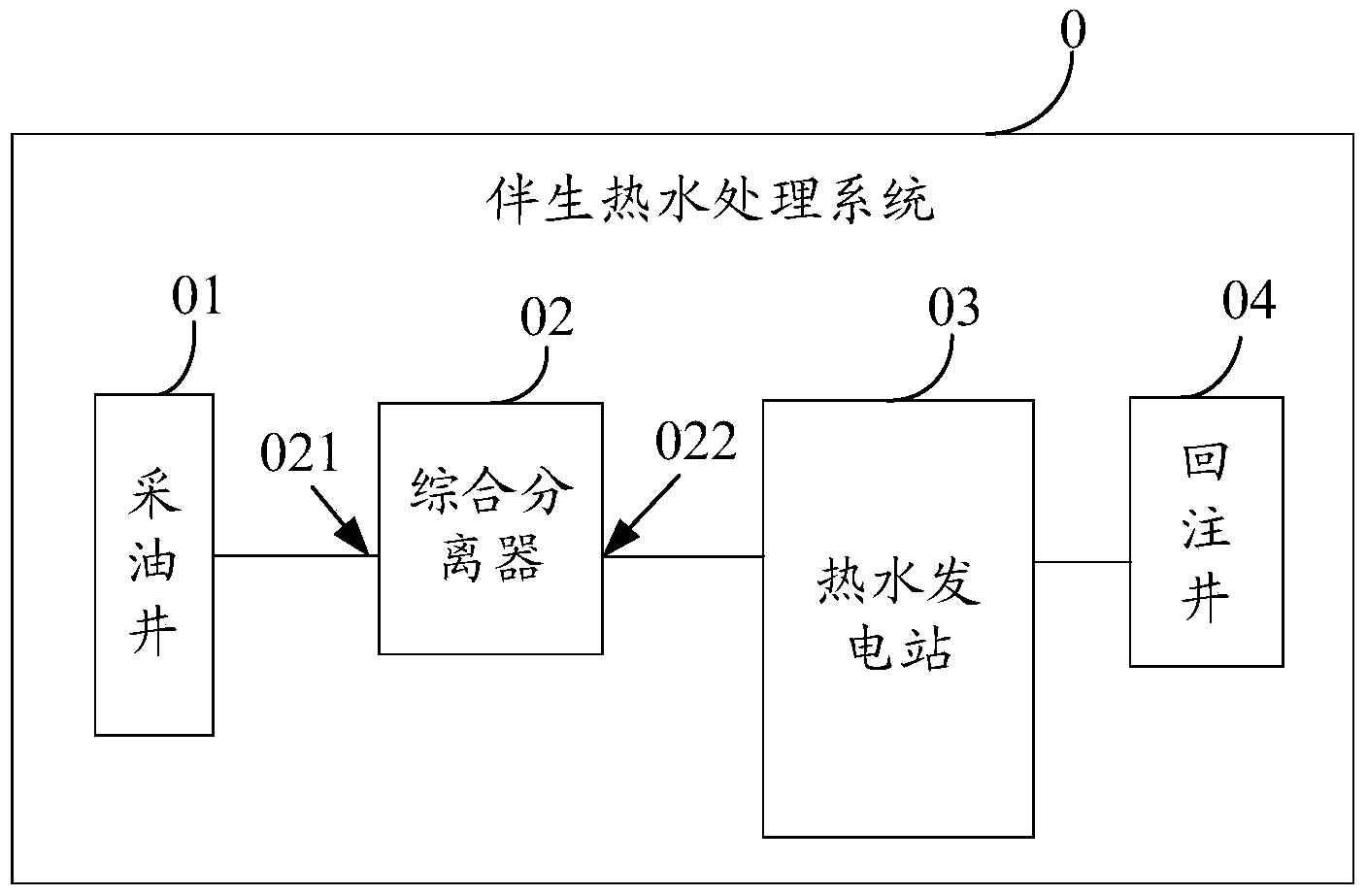

一方面，提供了一种伴生热水处理系统，所述伴生热水处理系统包括：采 油井、综合分离器、热水发电站和回注井，所述热水发电站与所述采油井的距 离小于10米，
所述综合分离器的第一端与所述采油井通过管线相连通，所述综合分离器 的第二端与所述热水发电站的一端通过管线相连通，所述热水发电站的另一端 与所述回注井通过管线相连通。
可选的，所述伴生热水处理系统还包括：收气装置和收油装置，
所述综合分离器的第三端与所述收气装置通过管线相连通，所述综合分离 器的第四端与所述收油装置通过管线相连通。
可选的，所述伴生热水处理系统还包括：清洗箱和沉降罐，
所述热水发电站的另一端与所述清洗箱的一端通过管线相连通，所述清洗 箱的另一端与所述沉降罐的第一端通过管线相连通，所述沉降罐的第二端与所 述收油装置通过管线相连通，所述沉降罐的第三端与所述回注井通过管线相连 通。
可选的，所述伴生热水处理系统还包括：气液分离器，
所述气液分离器的第一端与所述采油井通过管线相连通，所述气液分离器 的第二端与所述收气装置通过管线相连通，所述气液分离器的第三端与所述清 洗箱的一端通过管线相连通。
可选的，与所述采油井相连通的每个管线上设置有一个单向阀门，与所述 回注井相连通的每个管线上设置有一个所述单向阀门;
连通所述综合分离器和所述热水发电站的管线上设置有一个直通阀门，连 通所述热水发电站和所述清洗箱的管线上设置有一个直通阀门，连通所述清洗 箱和所述沉降罐的管线上设置有一个直通阀门，连通所述沉降罐和所述收油装 置的管线上设置有一个直通阀门，连通所述收油装置和所述综合分离器的管线 上设置有一个直通阀门，连通所述综合分离器和所述收气装置的管线上设置有 一个直通阀门，连通所述收气装置和所述气液分离器的管线上设置有一个直通 阀门;
连通所述热水发电站和所述清洗箱的管线上还设置有一个用于驱动液体从 所述热水发电站向所述清洗箱流动的液体泵，连通所述清洗箱与所述沉降罐的 管线上还设置有一个用于驱动液体从所述清洗箱向所述沉降罐流动的液体泵。
可选的，所述伴生热水处理系统还包括：控制柜，所述控制柜通过铠装电 缆与所述热水发电站相连接。
本实用新型提供了一种伴生热水处理系统，该伴生热水处理系统中的综合 分离器能够将采油井中采出的混合物进行分离，分别得到伴生热水、石油和天 然气，并将综合分离器中的伴生热水从综合分离器的第二端传输至与采油井的 距离小于10米的热水发电站，以便于热水发电站通过该伴生热水进行发电，利 用伴生热水的热能进行发电，实现了对地层中的伴生热水的有效利用。
应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的， 并不能限制本实用新型。
