申请日2015.07.30
公开(公告)日2016.01.06
IPC分类号B01D36/04
摘要
本实用新型的目的是提供一种污水自净的过滤塔设备。本实用新型的技术方案为：该过滤塔是一种过滤效果较好、使用安全并且占用空间小的可供生活、工业及农业生产的过滤设备。其特征在于：包括过滤网层、稀释层及沉淀层。为了能同时适用于工业和生活、农业用水中不同温差的污水过滤，在该过滤塔的入水口处设置一温度计，当污水流入时测出污水温度，当温度过高，冷却装置自动打开，对污水进行冷却，当污水温度低于一定温度时，冷却装置不工作，减少能量消耗，节约成本。如果污水中的杂质颗粒小、浓度不高，该过滤设备还可通过阀门控制，从稀释层或沉淀层直接注入污水，可大大节约过滤时间。该过滤塔可从每级过滤层通过排污门打开并清理杂质。
权利要求书
1.一种污水自净的过滤塔设备，其特征在于：包括过滤网层、稀释层及沉淀层，所述 过滤网层位于稀释层上部，所述过滤网层与稀释层为固定连接，所述过滤网层上还设有分 流式入水口、排污门和若干个过滤网，所述分流式入水口位于过滤网层一侧，所述分流式 入水口与过滤网层、稀释层及沉淀层为固定连接，所述排污门位于过滤网层一侧，所述排 污门与过滤网层、稀释层、沉淀层为固定连接，所述过滤网位于过滤网层内部，所述过滤 网与过滤网层为固定连接，所述分流式入水口上还设有温度计及若干个阀门，所述温度计 位于分流式入水口主干管路上，所述温度计与分流式入水口为固定连接，所述阀门位于分 流式入水口各支流管路上，所述阀门与分流式入水口为固定连接，所述稀释层位于过滤网 层及沉淀层之间，所述稀释层与过滤网层及沉淀层为固定连接，所述稀释层上还设有净水 注入口，所述净水注入口位于稀释层一侧，所述净水注入口与稀释层为固定连接。
2.根据权利要求1所述一种污水自净的过滤塔设备，其特征在于：所述沉淀层位于稀 释层下部，所述沉淀层与稀释层为固定连接，所述沉淀层上还设有冷却装置、出水口及若 干个过滤塔支架，所述冷却装置位于沉淀层一侧，所述冷却装置与沉淀层为固定连接，所 述出水口位于沉淀层下部，所述出水口与沉淀层为固定连接，所述过滤塔支架位于沉淀层 下部，所述过滤塔支架与沉淀层为固定连接。
3.根据权利要求1所述一种污水自净的过滤塔设备，其特征在于：所述过滤网层、稀 释层与沉淀层的储水空间一致。
4.根据权利要求1所述一种污水自净的过滤塔设备，其特征在于：所述过滤网层、稀 释层、沉淀层及过滤网均为不锈钢材质。
5.根据权利要求1所述一种污水自净的过滤塔设备，其特征在于：所述过滤网由上至 下的排列顺序为孔径逐层减小。
说明书
一种污水自净的过滤塔设备
技术领域
本实用新型涉及污水过滤设施及水资源循环利用领域，尤其涉及一种污水自净的过滤 塔设备。
背景技术
过滤塔作为一种污水过滤设备，在现在社会中无论生活、工业及农业生产中都有着关 键的作用和功能，但是能同时适用于生活、工业及农业生产的过滤塔，其过滤方式都很单 一，并且过滤效率不高，人员使用和滤药的成本较高，且存在一定的安全隐患。
该过滤塔是一种过滤效果较好、使用安全并且占用空间小的可供生活、工业及农业生 产的过滤设备。其特征在于：包括过滤网层、稀释层及沉淀层。为了能同时适用于工业用 水和生活、农业用水中的不同温差的污水过滤，在该过滤塔的入水管路处设置一温度计， 当污水流入时测出污水温度，当温度过高，不利于循环再利用时，冷却装置自动打开，对 污水进行冷却后，再从出水口排出，当污水温度低于一定温度时，冷却装置不工作，减少 能量消耗，节约成本。当污水中杂质颗粒较大时，为了提高过滤效果，在过滤网层中通过 不同孔径的过滤网进行大颗粒杂质筛除，使小颗粒及微生物杂质进入下层，即稀释层，进 行注水稀释，使杂质浓度降低后再进入下层沉淀层，进行沉淀后的净水从出水口排出，如 果污水中的杂质颗粒及浓度不高，该过滤装备还可通过阀门控制，从稀释层或沉淀层直接 注入污水，可大大节约过滤时间。该过滤塔可从每级过滤层通过排污门打开并清理杂质。
实用新型内容
本实用新型的目的是提供一种过滤效果好，操作安全并且占用空间小的可供工业、农 业及生活同时适用的污水自净过滤塔。

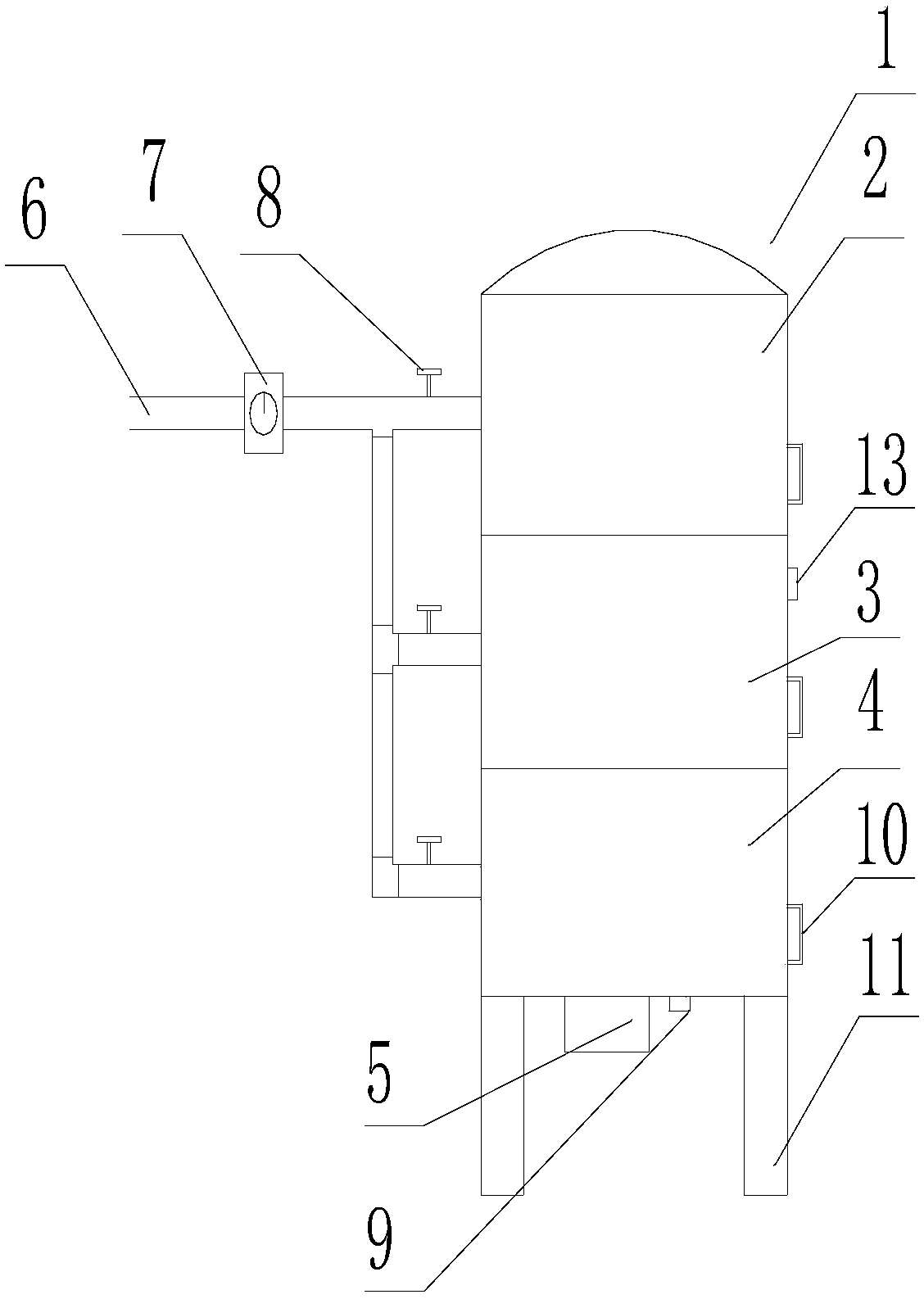

本实用新型的技术方案为：一种污水自净的过滤塔设备，其特征在于：包括过滤网层、 稀释层及沉淀层，所述过滤网层位于稀释层上部，所述过滤网层与稀释层为固定连接，所 述过滤网层上还设有分流式入水口、排污门和若干个过滤网，所述分流式入水口位于过滤 网层一侧，所述分流式入水口与过滤网层、稀释层及沉淀层为固定连接，所述排污门位于 过滤网层一侧，所述排污门与过滤网层、稀释层、沉淀层为固定连接，所述过滤网位于过 滤网层内部，所述过滤网与过滤网层为固定连接，所述分流式入水口上还设有温度计及若 干个阀门，所述温度计位于分流式入水口主干管路上，所述温度计与分流式入水口为固定 连接，所述阀门位于分流式入水口各支流管路上，所述阀门与分流式入水口为固定连接， 所述稀释层位于过滤网层及沉淀层之间，所述稀释层与过滤网层及沉淀层为固定连接，所 述稀释层上还设有净水注入口，所述净水注入口位于稀释层一侧，所述净水注入口与稀释 层为固定连接，所述沉淀层位于稀释层下部，所述沉淀层与稀释层为固定连接，所述沉淀 层上还设有冷却装置、出水口及若干个过滤塔支架，所述冷却装置位于沉淀层一侧，所述 冷却装置与沉淀层为固定连接，所述出水口位于沉淀层下部，所述出水口与沉淀层为固定 连接，所述过滤塔支架位于沉淀层下部，所述过滤塔支架与沉淀层为固定连接。
进一步，所述过滤网层、稀释层与沉淀层的储水空间一致。
进一步，所述过滤网层、稀释层、沉淀层及过滤网均为不锈钢材质。
进一步，所述过滤网由上至下的排列顺序为孔径逐层减小，能够过滤的杂质颗粒逐层 减小。
本实用新型的有益效果在于：该过滤塔是一种过滤效果较好、使用安全并且占用空间 小的可供生活、工业及农业生产的过滤设备。其特征在于：包括过滤网层、稀释层及沉淀 层。为了能同时适用于工业用水和生活、农业用水中的不同温差的污水过滤，在该过滤塔 的入水管路处设置一温度计，当污水流入时测出污水温度，当温度过高，不利于循环再利 用时，冷却装置自动打开，对污水进行冷却后，再从出水口排出，当污水温度低于一定温 度时，冷却装置不工作，减少能量消耗，节约成本。当污水中杂质颗粒较大时，为了提高 过滤效果，在过滤网层中通过不同孔径的过滤网进行大颗粒杂质筛除，使小颗粒及微生物 杂质进入下层，即稀释层，进行注水稀释，使杂质浓度降低后再进入下层沉淀层，进行沉 淀后的净水从出水口排出，如果污水中的杂质颗粒及浓度不高，该过滤装备还可通过阀门 控制，从稀释层或沉淀层直接注入污水，可大大节约过滤时间。该过滤塔可从每级过滤层 通过排污门打开并清理杂质。
