申请日2015.09.05
公开(公告)日2016.04.06
IPC分类号C02F3/30
摘要
本实用新型提供一种地埋式一体化生活污水处理设备，属环保设备技术领域，该设备包括水解酸化池(Ⅰ)、一级接触氧化池(Ⅱ-1)、二级接触氧化池(Ⅱ-2)和沉淀池(Ⅲ);所述的水解酸化池(Ⅰ)池顶设有独立的检查口(10)和通气管(11)、内部设有厌氧填料(1)和水解酸化池出水堰(8-1);所述的一级接触氧化池(Ⅱ-1)和二级接触氧化池(Ⅱ-2)池顶均设有独立的检查口(10)和通气管(11)、内部均包括好氧填料(2)、曝气管(3)和曝气器(4)，二级接触氧化池(Ⅱ-2)内部还设有接触氧化池出水堰(8-2);所述的沉淀池(Ⅲ)池顶设有独立的检查口(10)和通气管(11)、内部设有中心筒和反射板(5)、斜管填料(6)、污泥泵(7)、泥斗(9)和沉淀池出水堰(8-3)。本实用新型设计简单易行，处理量大，处理效果能严格达到相应标准，还有效延长设备的使用寿命。

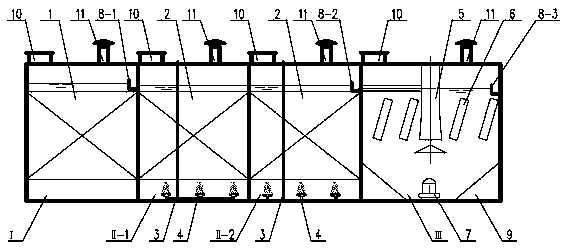

摘要附图
权利要求书
1.一种地埋式一体化生活污水处理设备，其特征在于：该设备包括水解酸化池(Ⅰ)、一级接触氧化池(Ⅱ-1)、二级接触氧化池(Ⅱ-2)和沉淀池(Ⅲ);所述的水解酸化池(Ⅰ)内部设有厌氧填料(1)和水解酸化池出水堰(8-1);所述的水解酸化池出水堰(8-1)紧接一级接触氧化池(Ⅱ-1);所述的一级接触氧化池(Ⅱ-1)紧接二级接触氧化池(Ⅱ-2);所述的一级接触氧化池(Ⅱ-1)和二级接触氧化池(Ⅱ-2)内部均设有好氧填料(2)、曝气管(3)和曝气器(4)，所述的二级接触氧化池(Ⅱ-2)内部还设有接触氧化池出水堰(8-2);所述的接触氧化池出水堰(8-2)紧接沉淀池(Ⅲ);所述沉淀池(Ⅲ)内部设有中心筒和反射板(5)、斜管填料(6)、污泥泵(7)、泥斗(9)和沉淀池出水堰(8-3);所述的水解酸化池(Ⅰ)、一级接触氧化池(Ⅱ-1)、二级接触氧化池(Ⅱ-2)和沉淀池(Ⅲ)池顶均设有独立的检查口(10)和通气管(11)。
2.如权利要求1所述一种地埋式一体化生活污水处理设备，其特征在于：所述的通气管(11)管口顶部带有雨檐。
说明书
一种地埋式一体化生活污水处理设备
技术领域
本实用新型提供一种地埋式一体化生活污水处理设备，属环保设备技术领域。
背景技术
生活污水中含有大量的有机物以及氮、磷等污染物质，如直接排入水体，致使水体中富含氮、磷等植物营养物质引起水体富营养化。为保护区域环境不受污染，生活污水需要处理达到相应标准后才能排放。生活污水一般是经过市政污水管网收集至市政大型污水处理厂进行处理，但有许多未能进入市政污水处理厂进行处理的小水量的生活污水产生主体，如小区、宾馆、机关单位、医院、学校和农村等。这些主体所产生的生活污水需经过处理达标后才能排入周围水体之中或进行回用。
传统的地埋式污水处理设备没有通气管，没有通气管的设备，在污水处理过程中产生的各种气体富集，内部压力过大，影响曝气效果，处理效率会下降，也会影响整个设备的使用寿命;传统的有通气管的污水处理设备也是简单的在检查口上开的通气管，而没有独立的通气管，在检查口开孔达到通气的效果，在遇到下雨的情况，会有雨水通过检查口的开孔处进入污水处理设备，污水处理设备本来就有一个处理量，当雨水进入后，其实就增加了污水处理设备所处理的标准水量，增加了污水处理设备的负荷，最终导致所处理的污水未达到相应的排放标准。
本实用新型专利的目的就是在于处理以上不能进入市政污水处理厂处理的主体所产生的污水而提供的一种地埋式一体化生活污水处理设备，同时通过局部的设计，提高了设备整体性能，设计简单易行，处理量大，经各个环节处理后能严格达到各个环节的处理标准，污水经各环节处理后最终严格达到相应排放标准，同时还提高了设备的使用寿命。
发明内容
本实用新型提供了一种地埋式一体化生活污水处理设备，包括水解酸化池(Ⅰ)、一级接触氧化池(Ⅱ-1)、二级接触氧化池(Ⅱ-2)和沉淀池(Ⅲ);厌氧填料(1)、好氧填料(2)、曝气管(3)、曝气器(4)、中心筒和反射板(5)、斜管填料(6)、污泥泵(7)、水解酸化池出水堰(8-1)、接触氧化池出水堰(8-2)、沉淀池出水堰(8-3)、泥斗(9)、检查口(10)，通气管(11)。本发明是采用如下的技术方案来实现的：
一种地埋式一体化生活污水处理设备，其特征在于：该设备包括缺水解酸化池(Ⅰ)、一级接触氧化池(Ⅱ-1)、二级接触氧化池(Ⅱ-2)和沉淀池(Ⅲ)。水解酸化池(Ⅰ)中设有厌氧填料(1)，污水处于缺氧状态，池内的细菌在厌氧菌与好氧菌之间，在兼氧菌的作用下，污水内所含的大分子有机物降解为小分子有机物，可以提高污水的可生化性，水解酸化池出水堰(8-1)使池中出水均匀，水解酸化池(Ⅰ)出水进入一级接触氧化池(Ⅱ-1)和二级接触氧化池(Ⅱ-2)。所述的一级接触氧化池(Ⅱ-1)和二级接触氧化池(Ⅱ-2)内部均设有好氧填料(2)、曝气管(3)和曝气器(4)，所述的二级接触氧化池(Ⅱ-2)内部还设有接触氧化池出水堰(8-2)。一级接触氧化池(Ⅱ-1)和二级接触氧化池(Ⅱ-2)内均设好氧填料(2)，一方面固定生物量，减少污泥的产生，另一方面可以有效切割气泡，提高氧气的利用率;一级接触氧化池(Ⅱ-1)和二级接触氧化池(Ⅱ-2)的供气设备均采用风机，风机通过曝气管(3)和曝气器(4)向一级接触氧化池(Ⅱ-1)和二级接触氧化池(Ⅱ-2)内供气，二级接触氧化池(Ⅱ-2)通过接触氧化池出水堰(8-2)出水进入沉淀池(Ⅲ);沉淀池(Ⅲ)内部设有中心筒和反射板(5)、斜管填料(6)、污泥泵(7)、泥斗(9)，通过导流、增加沉淀效果、聚泥、排泥，在通过沉淀池(Ⅲ)内部设有的沉淀池出水堰(8-3)排放经处理达标的水流。水解酸化池(Ⅰ)、一级接触氧化池(Ⅱ-1)、二级接触氧化池(Ⅱ-2)和沉淀池(Ⅲ)池顶均设有独立的检查口(10)和通气管(11)，检查口(10)便于日常的定期维护，通气管(11)便于各个环节产生所产生的气体的排放，使内部气压处于正常情况，同时通气管(11)管口顶部带有雨檐，防止雨水进入增加设备的污水处理量。
