申请日2015.09.05
公开(公告)日2016.02.03
IPC分类号B60S3/04; C02F1/44; H02S20/23
摘要
本实用新型公开了一种利用太阳能进行污水循环处理的洗车装置，包括太阳能发电系统和污水处理系统、自动洗车系统、集中控制器和洗车房，所述的洗车房上分别设有太阳能发电系统和污水处理系统、自动洗车系统和集中控制器。太阳能洗车场不受场地及水源限制，自动洗车机高水压冲洗，每辆车耗时在3-5分钟完成一辆洗车程序。整个洗车场利用太阳能发电给整套设备供电。其中水净化设备提供干净的水源，能将水源反复多次利用，极大的节约了水资源。

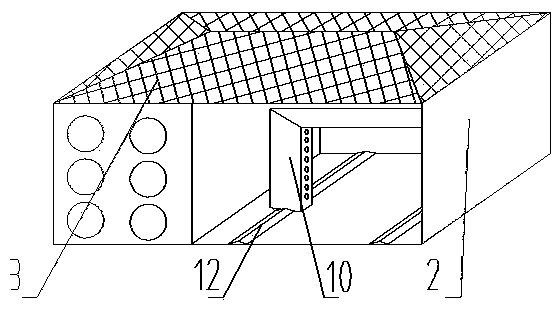

摘要附图
权利要求书
1.一种利用太阳能进行污水循环处理的洗车装置，包括太阳能发电系统和污水处理系统、自动洗车系统(10)、集中控制器(1)和洗车房(2)，其特征在于：所述的洗车房(2)上分别设有太阳能发电系统和污水处理系统、自动洗车系统和集中控制器(1);
所述的太阳能发电系统包括太阳能电池板(3)、充电控制器(4)、蓄电池(5)和逆变器(6)，所述的太阳能电池板(3)通过充电控制器(4)对蓄电池(5)进行充电，所述的逆变器(6)连接在蓄电池(5)与充电控制器(4)之间的电路上输出交流;
所述的污水处理系统包括原水池(7)、膜组件装置(8)和净水池(9)，所述原水池(7)内的污水经管道引入膜组件装置(8)内，所述膜组件装置(8)内经过滤后的净化水经管道引入净水池(9)，所述的膜组件装置(8)上设置与气压泵(27);
所述的自动洗车系统(10)包括洗车龙门架(11)、导轨(12)、行走装置(13)、喷水头(14)、喷清洁剂头(15)、车辆感应装置(26)和洗刷条(16)，所述的自动洗车系统(10)通过行走装置(13)行走在导轨(12)上，所述的喷水头(14)、喷清洁剂头(15)和车辆感应装置(26)分别设置在洗车龙门架(11)上，所述的洗刷条(16)通过旋转电机设置在洗车龙门架(11);
所述的集中控制器(1)分别与太阳能发电系统和污水处理系统、自动洗车系统(10)连接;
所述的太阳能电池板(3)设置在洗车房(2)屋顶上;
所述的洗车龙门架(11)内设置有通气管道(17)，所述的通气管道(17)上设置有吹气口(18)，所述的吹气口(18)分别设置在洗车龙门架(11)的三个内侧面上;
所述的膜组件装置(8)内设置的膜组件(19)为陶瓷棒过滤膜;所述的膜组件(19)的上端通过管道将净化水引入到净水池(9)，其引入管道上设置有电磁阀(20)，所述的电磁阀(20)与集中控制器(1)连接;
所述膜组件(19)的下端通过水管与净水池(9)连接，其连接水管上设置有反洗泵(21)，所述的反洗泵(21)与集中控制器(1)连接;
所述膜组件装置(19)下部设有排污口(22)，所述的排污口(22)上设置有控制阀(23)，所述的控制阀(23)与控制器(1)连接。
说明书
一种利用太阳能进行污水循环处理的洗车装置
技术领域
本实用新型涉及洗车领域，具体地，涉及一种利用太阳能进行污水循环处理的洗车装置。
背景技术
随着科技的进步和发展，越来越多的车辆走进人们的生活，车辆给人们带来了出行的方便，但是车辆也给人们带来了不便，比如清洗。
现有的车辆清洗的方式有两种，一种是用户在自己家清洗，比较费时和费力，第二种是去洗车房清洗，现有的洗车房一般都位于专业的场所设施中，离用户的生活区和工作区较远，并且洗车的费用比较贵，现有的洗车房均采用喷头结合人工的形式对车辆进行冲洗，需要大量的水源和电能，并且清洗车辆后的水不能回收，造成了成本加大，浪费资源，并且现有的清洗房结构复杂，设施庞大，不能移动，在偏远或者公共场所不能进行清洗。
综上所述，本申请发明人在实现本申请实施例中发明技术方案的过程中，发现上述技术至少存在如下技术问题：
在现有技术中，由于现有的洗车房结构设计不合理，设施庞大无法移动，且没有对清洗后的水进行回收利用，导致成本加大，浪费资源，需要大量的水源和电能，所以，现有的洗车房存在结构设计不合理，设施庞大无法移动，成本较大，浪费资源的技术问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种整合洗车所需要的条件，利用光伏发电设备为洗车机及污水处理机供电。利用污水处理，反复利用水资源进行冲洗车辆，利用钢结构房屋解决了洗车场及其设备对于场地房屋限制的利用太阳能进行污水循环处理的洗车装置。
本实用新型解决上述问题所采用的技术方案是：一种利用太阳能进行污水循环处理的洗车装置，包括太阳能发电系统和污水处理系统、自动洗车系统、集中控制器和洗车房，所述的洗车房上分别设有太阳能发电系统和污水处理系统、自动洗车系统和集中控制器。
所述的太阳能发电系统包括太阳能电池板、充电控制器、蓄电池和逆变器，所述的太阳能电池板通过充电控制器对蓄电池进行充电，所述的逆变器连接在蓄电池与充电控制器之间的电路上输出交流。
所述的污水处理系统包括原水池、膜组件装置和净水池，所述原水池内的污水经管道引入膜组件装置内，所述膜组件装置内经过滤后的净化水经管道引入净水池，所述的膜组件装置上设置与气压泵。
所述的自动洗车系统包括洗车龙门架、导轨、行走装置、喷水头、喷清洁剂头、车辆感应装置和洗刷条，所述的自动洗车系统通过行走装置行走在导轨上，所述的喷水头、喷清洁剂头和车辆感应装置分别设置在洗车龙门架上，所述的洗刷条通过旋转电机设置在洗车龙门架;
所述的集中控制器分别与太阳能发电系统和污水处理系统、自动洗车系统连接。
进一步的，所述的太阳能电池板设置在洗车房屋顶上。
进一步的，所述的洗车龙门架内设置有通气管道，所述的通气管道上设置有吹气口，所述的吹气口分别设置在洗车龙门架的三个内侧面上。
进一步的，所述的膜组件装置内设置的膜组件为陶瓷棒过滤膜;所述的膜组件的上端通过管道将净化水引入到净水池，其引入管道上设置有电磁阀，所述的电磁阀与集中控制器连接。
进一步的，所述膜组件的下端通过水管与净水池连接，其连接水管上设置有反洗泵，所述的反洗泵与集中控制器连接。
进一步的，所述膜组件装置下部设有排污口，所述的排污口上设置有控制阀，所述的控制阀与控制器连接。
进一步的，所述原水池与膜组件装置连接的管道上设置有抽水泵，所述的抽水泵与控制器连接。
综上，本实用新型的有益效果是：太阳能洗车场不受场地及水源限制，自动洗车机高水压冲洗，每辆车耗时在3-5分钟完成一辆洗车程序。整个洗车场利用太阳能发电给整套设备供电。其中水净化设备提供干净的水源，能将水源反复多次利用，极大的节约了水资源。太阳能洗车场钢结构房屋可移至理想地点，拆散、转运、组装等实现快速、方便、不受地点限制等因素。太阳能洗车场整合了房屋修建、电源供给、水源消耗等问题。进行高效快速的进行洗车。
