申请日2015.07.30
公开(公告)日2015.12.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种易操作管理的污水处理装置，包括污水处理筒体、沉淀槽、盖体、进水口、自动阀、控制系统和出水嘴;所述污水处理筒体上方设有盖体，盖体与污水处理筒体之间通过螺纹连接，且盖体中间位置设有沼气排气口;在所述污水处理筒体内部由上及下依次设有消毒装置、三相分离器、生物处理槽、初滤网和沉淀槽;所述污水处理筒体右侧上方设有出水口，出水口通过管道与水质检测装置连接，水质检测装置右侧通过管道与水嘴连接，水嘴下方的污水处理筒体侧壁上设有LED报警灯，同时，在污水处理筒体左侧下方设有进水口，进水口左侧通过管道与自动阀门连接;本实用新型结构合理，污水处理效果好，易操作管理，经济实用，出水水质好。
权利要求书

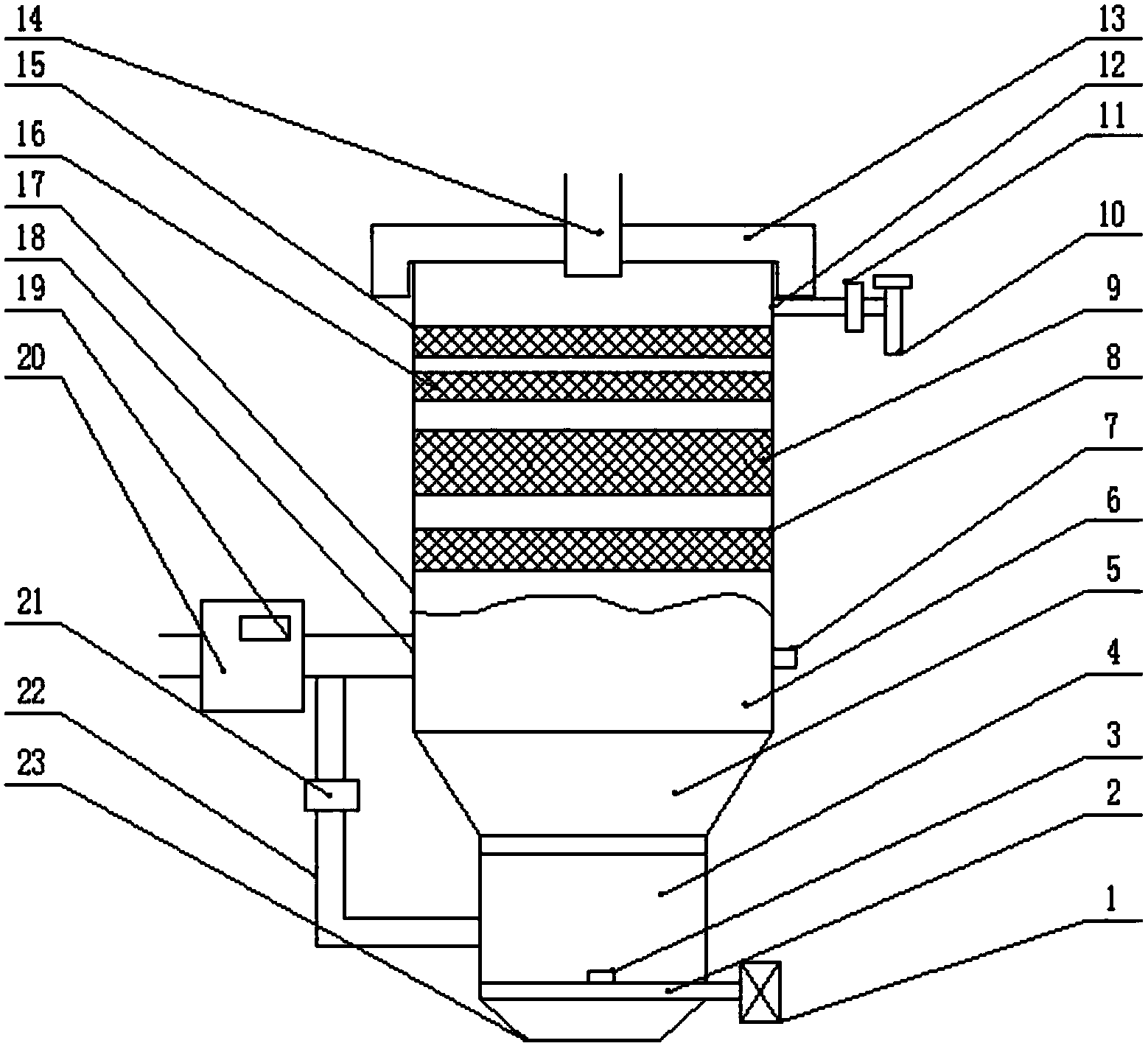

1.一种易操作管理的污水处理装置,包括污水处理筒体(17)、沉淀槽(6)、盖体(13)、进水口(18)、自动阀(20)、控制系统(19)和出水嘴(10);其特征在于，所述污水处理筒体(17)上方设有盖体(13)，盖体(13)与污水处理筒体(17)之间通过螺纹连接，且盖体(13)中间位置设有沼气排气口(14)，沼气排气口(14)一端伸入污水处理筒体(17)内;在所述污水处理筒体(17)内部由上及下依次设有消毒装置(15)、三相分离器(16)、生物处理槽(9)、初滤网(8)和沉淀槽(6);所述污水处理筒体(17)右侧上方设有出水口(12)，出水口(12)右侧设有水嘴(10)，水嘴(10)下方的污水处理筒体(17)侧壁上设有LED报警灯(7)，同时，污水处理筒体(17)左侧下方设有进水口(18)，进水口(18)左侧通过管道与自动阀门(20)连接;所述污水处理筒体(17)的底部设有导流筒体(5)，导流筒体(5)为倒置的锥形筒体，导流筒体(5)底部连接有分离筒体(4)，分离筒体(4)底部设有挡板(2)，且挡板(2)上设有压力检测仪(3)，挡板(2)的右侧与驱动装置(1)连接，挡板(2)的下方设有斜口(23)，同时，在分离筒体(4)左侧设有与进水口(18)连接的回流管(22)，在回流管(22)中间位置设有单向阀(21)。
2.根据权利要求1所述的易操作管理的污水处理装置，其特征在于，在所述自动阀门(20)上设有自动控制系统(19)。
3.根据权利要求1所述的易操作管理的污水处理装置，其特征在于，所述出水口(12)右侧通过管道连接有水质检测装置(11)。
说明书
一种易操作管理的污水处理装置
技术领域
本实用新型涉及污水处理装置，具体是一种易操作管理的污水处理装置。
背景技术
食品、生物、化工等行业排放的高浓度有机废水中含有大量的氨氮磷等，排入河流湖泊造成水体富营养化，水体富营养化是指生物所需的氮、磷等营养物质大量进入湖泊、河流、海湾等缓流水体，引起藻类及其他浮游生物迅速繁殖，水体溶解氧量下降，水质恶化，鱼类及其他生物大量死亡的现象。污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程;污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等领域，也越来越多的走进寻常百姓的日常生活;现有技术中的污水处理设备处理成本高，给企业节能减排带来极大压力。
实用新型内容
本实用新型的目的在于提供一种结构合理，污水处理效果好，经济实用的易操作管理的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种易操作管理的污水处理装置，包括污水处理筒体、沉淀槽、盖体、进水口、自动阀、控制系统和出水嘴;所述污水处理筒体上方设有盖体，盖体与污水处理筒体之间通过螺纹连接，且盖体中间位置设有沼气排气口，沼气排气口一端伸入污水处理筒体内;在所述污水处理筒体内部由上及下依次设有消毒装置、三相分离器、生物处理槽、初滤网和沉淀槽;所述污水处理筒体右侧上方设有出水口，出水口右侧设有水嘴，水嘴下方的污水处理筒体侧壁上设有LED报警灯，同时，在污水处理筒体左侧下方设有进水口，进水口左侧通过管道与自动阀门连接;所述污水处理筒体的底部设有导流筒体，导流筒体为倒置的锥形筒体，导流筒体底部连接有分离筒体，分离筒体底部设有挡板，且挡板上设有压力检测仪，挡板的右侧与驱动装置连接，挡板的下方设有斜口，同时，在分离筒体左侧设有与进水口连接的回流管，在回流管中间位置设有单向阀。
进一步的，在所述自动阀门上设有自动控制系统。
进一步的，所述出水口右侧通过管道连接有水质检测装置。
与现有技术相比，本实用新型的有益效果是：本实用新型使用时，三相分离器将高浓度有机废水中的固态废料、液态水和沼气进行分离，生物处理槽对污水中的有机物进行分解，初滤网将废水中的大颗粒物质分离出来;污水经过污水处理筒体内污水处理装置处理后产生的沼气通过沼气排气口排出污水处理筒体，同时，处理后的水通过出水口流向水质检测装置，水质检测装置实时监测水质，当水质达不到规定标准时，LED报警灯闪烁进行报警，且自动控制系统控制自动阀门关闭，停止向污水处理筒体内部供水;分离筒体将泥水进行分离，分离后的水经回流管从新进入污水处理筒体内，污泥沉淀在分离筒体底部，当沉淀在底部的污泥达到一定的压力值时，驱动装置控制挡板移动，污泥从斜口流出，污泥完全流出，驱动装置控制挡板移动将分离筒体封住。
