申请日2015.09.03
公开(公告)日2016.01.06
IPC分类号C02F1/44; B01D63/06; C02F103/16
摘要
一种用管膜处理电镀废水的组合设备，属废水处理设备技术领域。本实用新型由提升泵、管膜组件、空气源、电控系统所组成。管膜可由二支或多支并联排列组合，在膜管上分别连接进水管、空气管、出水管和浓水管。该实用新型，设备组合优化，结构简单，易于制造，安装方便，处理水质稳定，具有制造投资省，占地面积小，运行成本低，可操作性强，处理效果好等优点，对保护环境、节能减排等方面起到积极的作用，应用推广空间广泛。

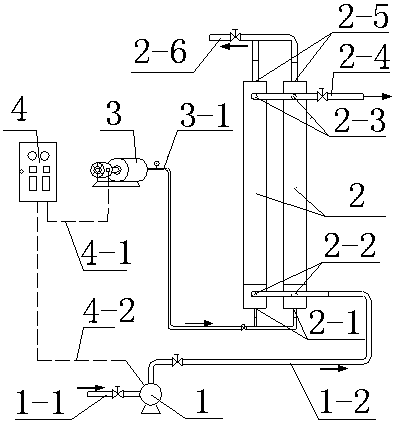

摘要附图
权利要求书
1.一种用管膜处理电镀废水的组合设备，它由提升泵(1)、膜管(2)、空气泵(3)、电控柜(4)所组成，其特征在于，所述的膜管(2)下部的进水口(2-1)分别与提升泵(1)的泵出水管(1-2)连接、且提升泵(1)的进水口连接泵进水管(1-1);所述的膜管(2)底部的进气口(2-1)与空气管(3-1)连接、且空气管(3-1)连接空气泵(3)的出气口;所述的膜管(2)上部的出水口(2-3)分别与出水管(2-4)连接、且顶部的浓水口(2-5)分别与浓水管(2-6)连接;所述的电控柜(4)的A电控线(4-1)连接空气泵(3)的电机、且B电控线(4-2)连接提升泵(1)的电机。
2.根据权利要求1所述的一种用管膜处理电镀废水的组合设备，其特征在于，所述膜管(2)内置多支聚酯纤维+PVDF聚合物高分子材质的膜芯、且膜管(2)由二支或多支并联组合。
3.根据权利要求1所述的一种用管膜处理电镀废水的组合设备，其特征在于，所述电控柜(4)内置时间控制器、变频器。
说明书
一种用管膜处理电镀废水的组合设备
技术领域
本实用新型涉及一种用管膜处理电镀废水的组合设备，属废水处理专用设备的技术领域。
背景技术
随着社会经济的发展，环境保护越来越受到重视，传统的电镀废水处理系统已经不能满足新的环保要求，废水处理系统的改造已经迫在眉睫，而且传统的物化沉淀池，占地面积大，对于目前土地资源少，投资费用大，对改造升级和新建都带来了不少问题，为此需要新的处理设备，来满足新的环境污染治污要求，进而保护生态环境和水资源。
发明内容
本实用新型具有占地面积小、投资省、处理流程短，适用于电镀废水处理改造或新建的处理工程。该处理设备通过优化组合，具有管理操作简单，运行成本低等优点，解决了场地紧缺和投资费用大等问题，具体采用以下技术方案：
一种用管膜处理电镀废水的组合设备，它由提升泵、膜管、空气泵、电控柜所组成，所述的膜管下部的进水口分别与提升泵的泵出水管连接、且提升泵的进水口连接泵进水管;所述的膜管底部的进气口与空气管连接、且空气管连接空气泵的出气口;所述的膜管上部的出水口分别与出水管连接、且顶部的浓水口分别与浓水管连接;所述的电控柜的A电控线连接空气泵的电机、且B电控线连接提升泵的电机。
所述的一种用管膜处理电镀废水的组合设备，所述膜管内置多支聚酯纤维+PVDF聚合物高分子材质的膜芯、且膜管由二支或多支并联组合。
所述的一种用管膜处理电镀废水的组合设备，所述电控柜内置时间控制器、变频器。
