申请日2015.07.30
公开(公告)日2016.02.03
IPC分类号C02F9/10; C02F103/38
摘要
本实用新型提供了一种明胶的生产污水循环利用装置，所述明胶的生产包括明胶提取装置，所述污水处理装置包括用管路依次连接的蒸发水存储罐、杀菌器及蒸发器，所述蒸发器用于蒸发提纯明胶溶液，所述蒸发器中的蒸发水经管道排放至杀菌器，所述蒸发水存储罐用于存储杀菌后的蒸发水，所述蒸发水存储罐中的蒸发水通过管道输送给明胶提取装置，用于供给明胶生产。本实用新型蒸发器提纯明胶溶液后的整发水，经过处理可在下一批次的明胶提取时，加入这部分水作为提取用水。装置减少了明胶提取用水的消耗量，并降低了排入污水处理的水量。
权利要求书
1.一种明胶的生产污水循环利用装置，所述明胶的生产包括明胶提取装置，其特征在于，所述污水处理装置包括用管路依次连接的蒸发水存储罐、杀菌器及蒸发器，所述蒸发器用于蒸发提纯明胶溶液，所述蒸发器中的蒸发水经管道排放至杀菌器，所述蒸发水存储罐用于存储杀菌后的蒸发水，所述蒸发水存储罐中的蒸发水通过管道输送给明胶提取装置，用于供给明胶生产。
2.如权利要求1所述的一种明胶的生产污水循环利用装置，其特征在于，所述杀菌器还设有补水口及补水管道。
说明书
一种明胶的生产污水循环利用装置
技术领域
本实用新型涉及一种原料回收装置，尤其涉及一种明胶的生产污水循环利用装置。
背景技术
明胶是一种高分子化合物，应用广泛，制取明胶的主要原料是猪、牛、羊灯动物的皮。传统的明胶生产中，明胶提取出来之后，是低浓度状态，必须要提高浓度才能进入干燥工序。浓度的提高是通过蒸发的方式实现。蒸发出来的水通常直接作为污水进行处理。整发水必须要经过污水处理设施处理才能排放，增加了污水处理的负荷。
发明内容
本实用新型所要解决的技术问题是提供一种可循环利用明胶生产污水的处理装置，为此，本实用新型提供以下技术方案：

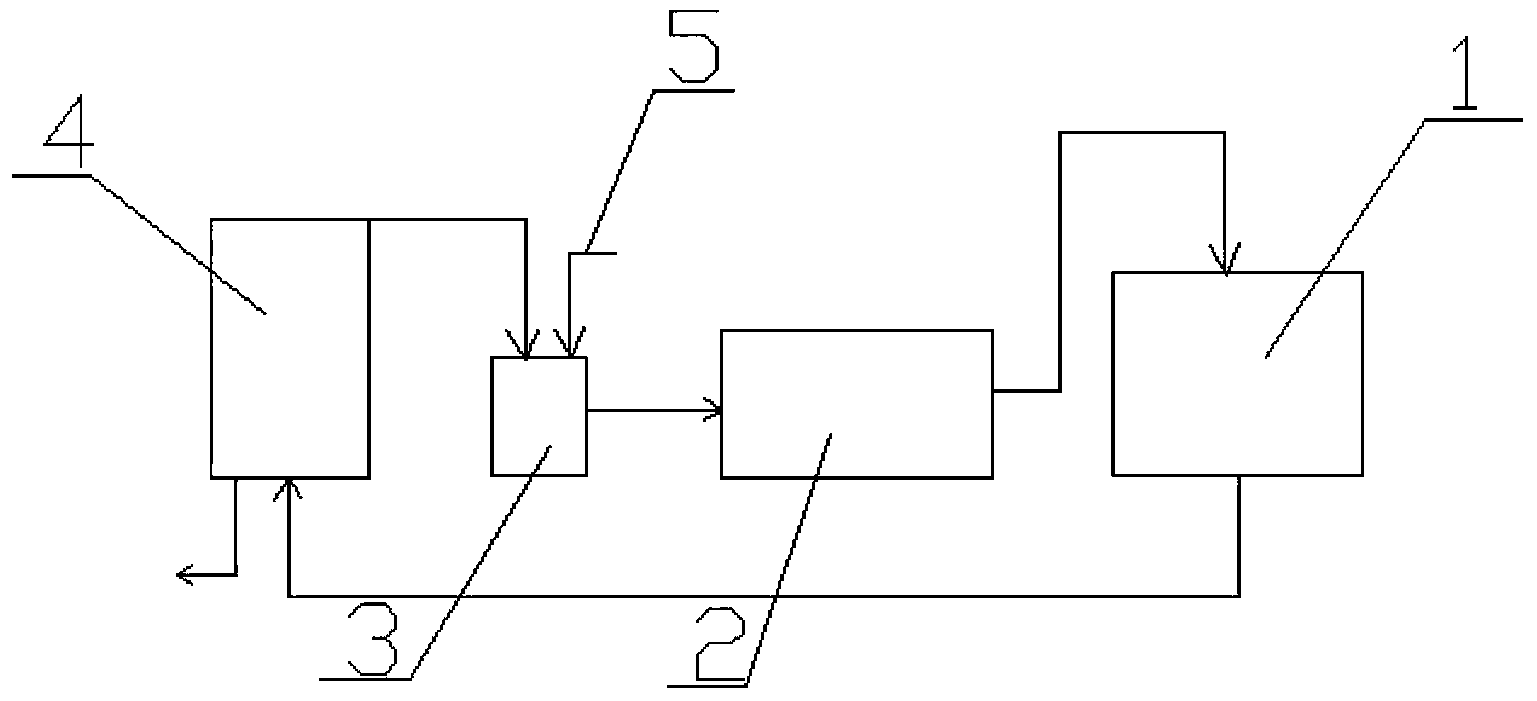

一种明胶的生产污水循环利用装置，所述明胶的生产包括明胶提取装置，所述污水处理装置包括用管路依次连接的蒸发水存储罐、杀菌器及蒸发器，所述蒸发器用于蒸发提纯明胶溶液，所述蒸发器中的蒸发水经管道排放至杀菌器，所述蒸发水存储罐用于存储杀菌后的蒸发水，所述蒸发水存储罐中的蒸发水通过管道输送给明胶提取装置，用于供给明胶生产。
在采用上述技术方案的基础上，本实用新型还可采用以下进一步的技术方案：
所述杀菌器还设有补水口及补水管道，用于补充整个装置的用水到达明胶提取所需要的水平。
由于采用本实用新型的技术方案，本实用新型的有益效果为，蒸发器提纯明胶溶液后的整发水，经过处理可在下一批次的明胶提取时，加入这部分水作为提取用水。本实用新型装置减少了明胶提取用水的消耗量，并降低了排入污水处理的水量。
