申请日2015.09.02
公开(公告)日2016.02.03
IPC分类号B01D29/05; B01D29/56; B01D29/64
摘要
一种手动清扫的污水处理器，包括圆筒外壳、盖板、螺杆、螺母转盘、毛刷;盖板安装在圆筒外壳的上端开口处，圆筒外壳的上端一侧开有进水口，其下端的另一侧开有出水口，圆筒外壳的内部横向安装有第一过滤网，把圆筒外壳分隔成二个空腔;第一过滤网的中部设置有固定板，固定板中央竖直安装有向上穿过盖板的螺杆，螺杆上套接有螺母转盘，螺母转盘的上端面对称固定有一对平行的连接杆，该连接杆的上端与手柄刚性连接，螺母转盘的外侧壁以及下端面阵列安装有毛刷。进水口和出水口的内部均安装有第二过滤网。本实用新型有益效果是：结构简单，内置污垢清理装置，在正常过滤的同时可以对其内壁进行清扫，操作简单，维修方便。

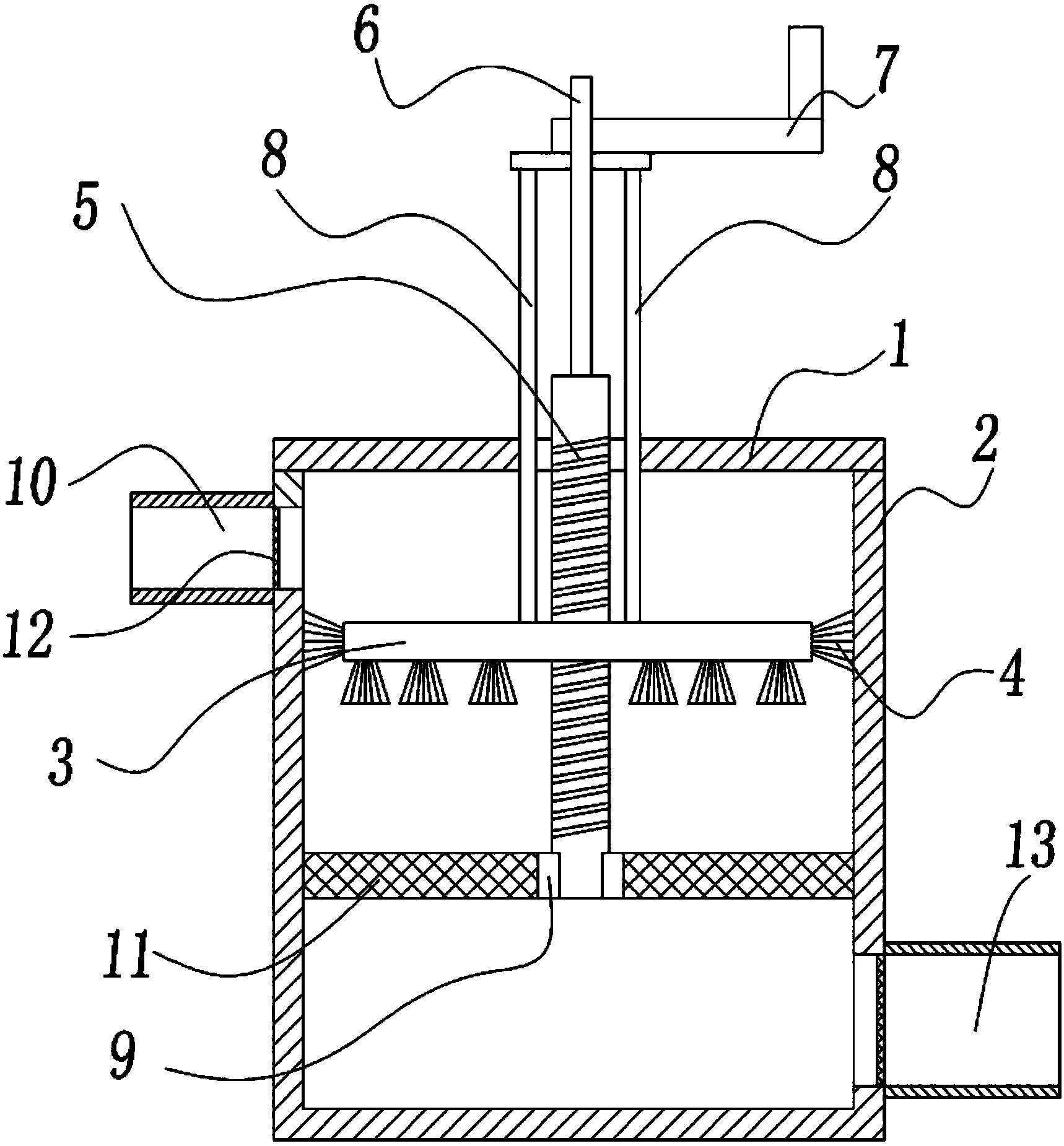

摘要附图
权利要求书
1.一种手动清扫的污水处理器，包括圆筒外壳、盖板、螺杆、螺母转盘、毛刷;
所述的盖板安装在圆筒外壳的上端开口处，所述的圆筒外壳的上端一侧开有进水口，其下端的另一侧开有出水口，所述的圆筒外壳的内部横向安装有第一过滤网，把圆筒外壳分隔成二个空腔;
所述的第一过滤网的中部设置有固定板，所述固定板中央竖直安装有向上穿过盖板的螺杆，所述的螺杆上套接有螺母转盘，螺母转盘中央的内螺纹和螺杆的外螺纹适配，螺母转盘能在螺杆上自由旋转;螺母转盘的上端面对称固定有一对平行的连接杆，该连接杆的上端与手柄刚性连接，所述螺母转盘的外侧壁以及下端面阵列安装有清洁刷。
2.根据权利要求1所述的一种手动清扫的污水处理器，其特征在于：所述进水口和出水口的内部均安装有第二过滤网。
3.根据权利要求1所述的一种手动清扫的污水处理器，其特征在于：所述螺杆的上端设置有穿过手柄的导杆，可以在手柄的孔洞中上下滑动。
说明书
一种手动清扫的污水处理器
技术领域
本实用新型属于环保设备领域，特别是涉及一种手动清扫的污水处理器。
背景技术
在人们的日常生活中，水对保障人们的生活和生命都起到很重要的作用，人们必须节约用水，循环用水，因此污水处理被广泛应用于各个领域，污水处理器在长时间使用后，会在筒壁上粘结有污垢，不利于污水的处理。
现有的污水处理器多是结构复杂的结构，其内部的污垢很难清理，往往需要将整个污水处理器拆开来后才能清理，影响了了污水的处理效率。
发明内容
为了克服现有技术的缺陷，本实用新型提供一种手动清扫的污水处理器。
本实用新型采用的技术方案是：一种手动转动清洁的污水处理器，包括圆筒外壳、盖板、螺杆、螺母转盘、毛刷;
所述的盖板安装在圆筒外壳的上端开口处，所述的圆筒外壳的上端一侧开有进水口，其下端的另一侧开有出水口，所述的圆筒外壳的内部横向安装有第一过滤网，把圆筒外壳分隔成二个空腔;
所述的第一过滤网的中部设置有固定板，所述固定板中央竖直安装有向上穿过盖板的螺杆，所述的螺杆上套接有螺母转盘，螺母转盘中央的内螺纹和螺杆的外螺纹适配，螺母转盘能在螺杆上自由旋转;螺母转盘的上端面对称固定有一对平行的连接杆，该连接杆的上端与手柄刚性连接，所述螺母转盘的外侧壁以及下端面阵列安装有毛刷。
作为优化方案，所述进水口和出水口的内部均安装有第二过滤网。
作为优化方案，所述螺杆的上端设置有穿过手柄的导杆，可以在手柄的孔洞中上下滑动，使螺杆在使用中不致于产生晃动。
本实用新型的有益效果是：结构简单，内置污垢清理装置，在正常过滤的同时可以对其内壁进行清扫，操作简单，维修方便。
