申请日2015.06.21
公开(公告)日2015.12.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种无动力污水处理设备，属于污水处理技术领域，它解决了现有化粪池微生物数量少、活力低，对粪便的分解速度慢等问题。本装置包括壳体，壳体两端为进水管和出水管，壳体的内腔分为多个区域，包括沉淀区、若干个连续的厌氧区、以及滤清区，以上各区域以隔板隔分，隔板上设有连通左右两个区域的孔洞，所述连续的厌氧区内设有生物填料。该装置可以大大地增加污水处理设备内微生物菌群的数量和活力，加快有机物的分解速度，提高生活污水的处理能力;同时可以增加污水处理设备中有机物的分解量。

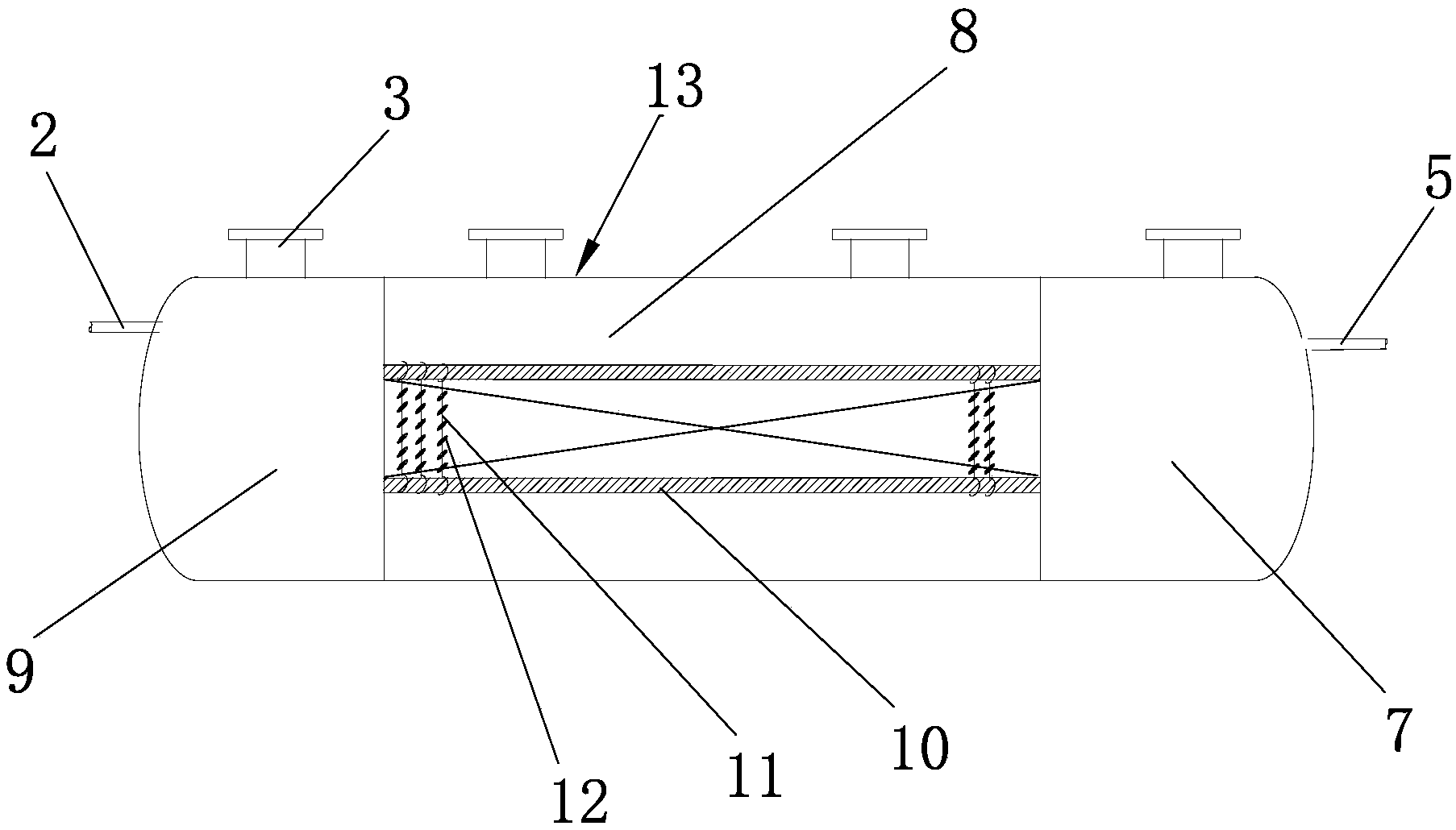

摘要附图
权利要求书
1.一种无动力污水处理设备，其特征在于，它包括壳体(13)， 壳体(13)两端为进水管(2)和出水管(5)，壳体(13)的内腔分为多 个区域，包括沉淀区(9)、若干个连续的厌氧区(8)、以及滤清区 (7)，以上各区域以隔板(14)隔分，隔板(14)上设有连通左右两个 区域的孔洞(4)，所述连续的厌氧区(8)内设有生物填料(12)。
2.根据权利要求1所述的一种无动力污水处理设备，其特征 在于，所述的生物填料(12)为悬浮填料，厌氧区(8)内设有支架结 构，支架结构包括至少上下两排架体(10)，上下的架体(10)间拉 设若干的悬浮线(11)，上述的生物填料(12)一一排列固定在悬浮 线(11)上。
3.根据权利要求1或2所述的一种无动力污水处理设备，其 特征在于，所述每个区域对应的上方壳体(13)上均设有观察孔 (3)。
说明书
一种无动力污水处理设备
技术领域
本实用新型属于污水处理技术领域，特别涉及一种无动力污 水处理设备。
背景技术
现有预制的化粪池大都是在地下用砖与混凝土构筑成，这种化 粪池有三个并排的、由隔墙隔离的三个小池子，在这些小池子上装 有盖板，其中第一个小池子有进料口，最后一个小池子有一个出料 口，第一个小池子和第二个小池子之间，以及第二个小池子与第三 个小池子之间的隔墙上均设有通孔。其它化粪池尽管形状不一定 是矩形的，但是其基本结构相同。这种化粪池对于粪便主要的作 用只是沉淀。虽然也存在微生物分解作用，但这种分解作用很小， 一方面这种池子里的环境不适合于微生物生长，微生物数量小、活 力低，对粪便的分解速度慢。因此，这种化粪池需要周期性地对 其沉淀物进行清理，使用维护不便。
发明内容
本实用新型的目的是针对现有的上述化粪池存在的问题，提 供一种污水分解力更强的无动力污水处理设备。
本实用新型的目的可通过下列技术方案来实现：一种无动力 污水处理设备，其特征在于，它包括壳体，壳体两端为进水管和 出水管，壳体的内腔分为多个区域，包括沉淀区、若干个连续的 厌氧区和滤清区，多个区域以隔板隔分，隔板上设有连通左右两 个区域的孔洞，所述连续的厌氧区内设有生物填料。
所述的生物填料为悬浮填料，厌氧区内设有支架结构，支架 结构包括至少上下两排架体，上下的架体间拉设若干的悬浮线， 上述的生物填料一一排列固定在悬浮线上。
所述每个区域对应的上方壳体上均设有观察孔。
所述连续的厌氧区之间隔板的孔洞高度低于另外隔板孔洞的 高度。
与现有技术相比，该装置可以大大地增加污水处理设备内微 生物菌群的数量和活力，加快有机物的分解速度，提高生活污水 的处理能力;同时可以增加污水处理设备中有机物的分解量。
