申请日2015.06.19
公开(公告)日2015.10.21
IPC分类号C02F9/06
摘要
本实用新型公开了一种高效能高过滤型水处理设备，包括通过管道依次连接的水箱、精滤桶、砂滤器、碳滤器和EDI设备，所述水箱内通过隔板分为储水区和溢流区，所述储水区与自来水管连接，所述溢流区通过水泵与精滤桶连接，所述精滤桶内设置有内压式过滤膜芯，所述内压式过滤膜芯内部一端与进水端连接，另一端与废水端连接，所述精滤桶表面还设置有出水口和冲洗口，所述废水端与废水槽连接，所述废水槽通过管道与储水区连接。本实用新型结构简单，耐用时间长，并且不会产生废水，提高生产能力及降低投入成本。

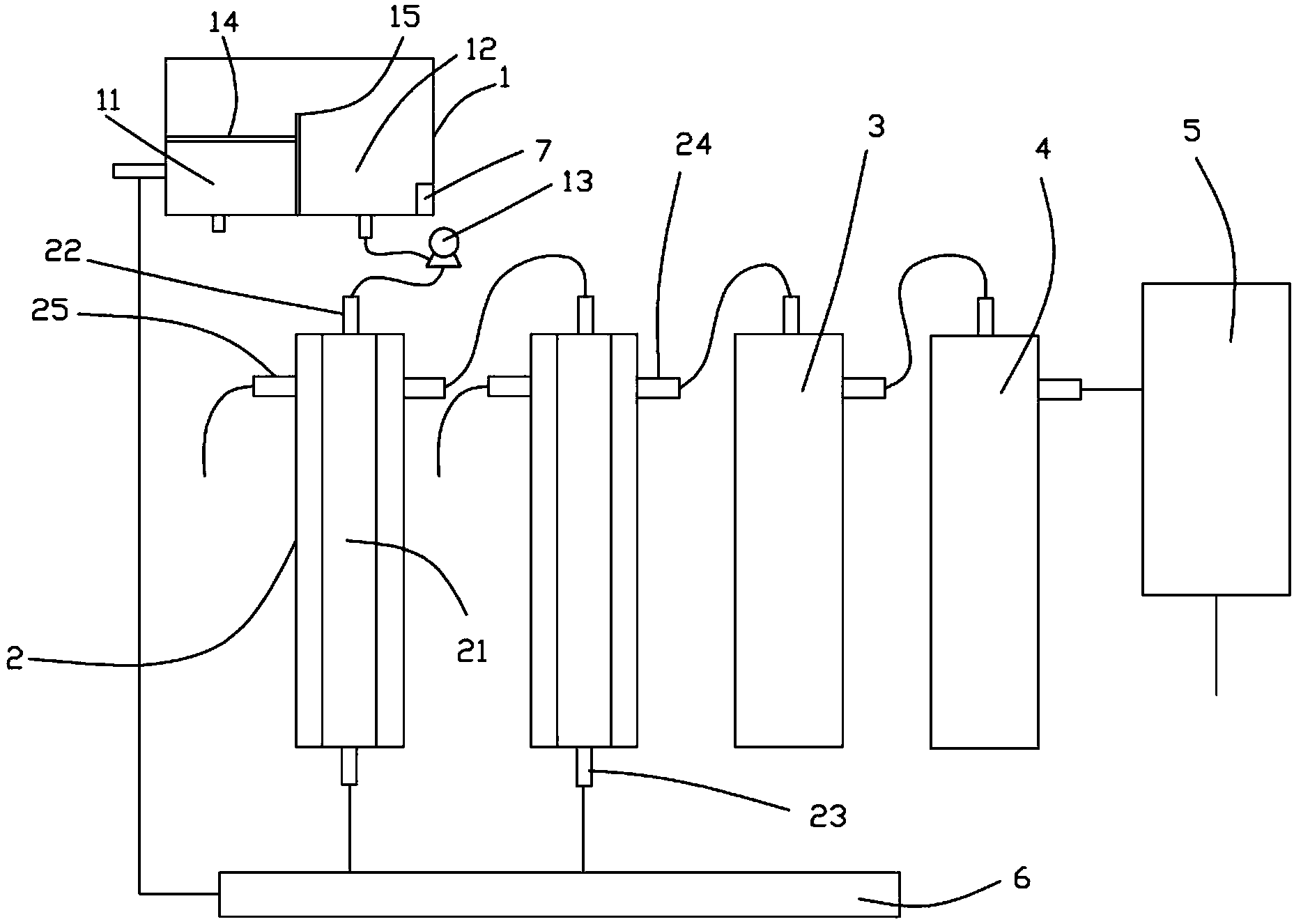

摘要附图
权利要求书
1.一种高效能高过滤型水处理设备，其特征在于：包括通过管道依次 连接的水箱、精滤桶、砂滤器、碳滤器和EDI设备，所述水箱内通过隔板 分为储水区和溢流区，所述储水区与自来水管连接，所述溢流区通过水泵 与精滤桶连接，所述精滤桶内设置有内压式过滤膜芯，所述内压式过滤膜 芯内部一端与进水端连接，另一端与废水端连接，所述精滤桶表面还设置 有出水口和冲洗口，所述废水端与废水槽连接，所述废水槽通过管道与储 水区连接。
2.根据权利要求1所述的一种高效能高过滤型水处理设备，其特征在 于：所述精滤桶数量为2。
3.根据权利要求2所述的一种高效能高过滤型水处理设备，其特征在 于：所述的两个精滤桶内的内压式过滤膜芯分别为折叠式微孔滤芯和PP熔 喷滤芯。
4.根据权利要求3所述的一种高效能高过滤型水处理设备，其特征在 于：所述PP熔喷滤芯设置在水箱一侧的精滤桶内，并且过滤精度为50-100 μm，所述折叠式微孔滤芯设置在砂滤器一侧的精滤桶内，并且过滤精度为 0.1-60μm。
5.根据权利要求1所述的一种高效能高过滤型水处理设备，其特征在 于：所述储水区上方设置有过滤网，所述过滤网设置高度小于隔板高度。
6.根据权利要求1所述的一种高效能高过滤型水处理设备，其特征在 于：所述溢流区内设置有液位控制器。
说明书
一种高效能高过滤型水处理设备
技术领域
本实用新型涉及水处理设备领域，具体涉及一种高效能高过滤型水处 理设备。
背景技术
纯水指的是不含杂质的H2O。从学术角度讲，纯水又名高纯水，是指化 学纯度极高的水，其主要应用在生物、化学化工、冶金、宇航、电力等领 域，但其对水质纯度要求相当高。
而现在采用一般过滤装置及混床来制备，其使用效果起初良好，但是 一定时间后，过滤效果会因自来水水质问题而大打折扣，并且混床需要每 月定期进行再生，再生时需要大量的水作为基础，并且再生时间长，导致 设备无法使用，而再生时还会产生废水，因废水含有酸碱性，所以无法直 接排放，提高生产成本。
发明内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一种高效 能高过滤型水处理设备，本实用新型结构简单，耐用时间长，并且不会产 生废水，提高生产能力及降低投入成本。
为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术 方案实现：
一种高效能高过滤型水处理设备，包括通过管道依次连接的水箱、精 滤桶、砂滤器、碳滤器和EDI设备，所述水箱内通过隔板分为储水区和溢 流区，所述储水区与自来水管连接，所述溢流区通过水泵与精滤桶连接， 所述精滤桶内设置有内压式过滤膜芯，所述内压式过滤膜芯内部一端与进 水端连接，另一端与废水端连接，所述精滤桶表面还设置有出水口和冲洗 口，所述废水端与废水槽连接，所述废水槽通过管道与储水区连接。
进一步的，所述精滤桶数量为2。
进一步的，所述的两个精滤桶内的内压式过滤膜芯分别为折叠式微孔 滤芯和PP熔喷滤芯。
进一步的，所述PP熔喷滤芯设置在水箱一侧的精滤桶内，并且过滤精 度为50-100μm，所述折叠式微孔滤芯设置在砂滤器一侧的精滤桶内，并且 过滤精度为0.1-60μm。
进一步的，所述储水区上方设置有过滤网，所述过滤网设置高度小于 隔板高度。
进一步的，所述溢流区内设置有液位控制器。
本实用新型的有益效果是:
本实用新型具有渐进型的过滤方式，从大颗粒至小颗粒，能有效过滤 并提高使用间隔，减少维护频率，降低水资源的浪费。用EDI设备后废水 可以按一定的比例回用，使自来水的利用率由原来的45%提升到70%，节约 自来水用量。
并且不需要定期进行设备保养，只需要每2年需返厂更新模块即可。而混 床则定期(每月)需要进行再生，即浪费水又耗人力，而且再生时还无法 制造纯水。用EDI不产生如混床再生时产生的废水，无需对废水进行处理， 可直接排放，而混床再生水则因含有酸碱性，需进一步处理后才可以排放。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实 用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型 的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以 下实施例及其附图详细给出。
