申请日2015.07.16
公开(公告)日2015.12.09
IPC分类号C02F1/52
摘要
本实用新型涉及工业废水处理领域，具体公开了工业废水处理用加药装置，包括装药箱、重量传感器、止回阀、曝气头、混合器，所述的进装药箱安装重量传感器，止回阀安装在混合器上，止回阀接压缩空气，经过混合器后的絮凝剂变成细小颗粒状进入曝气头后和待处理废液充分混合。本实用新型体积小，在有限的空间内实现絮凝剂和空气的充分混合，絮凝剂的添加量可以通过重量传感器自动检测控制，实现了加药和曝气同时发生的效果，提高絮凝剂的添加效果，从而提高了絮凝剂的使用效率。
权利要求书

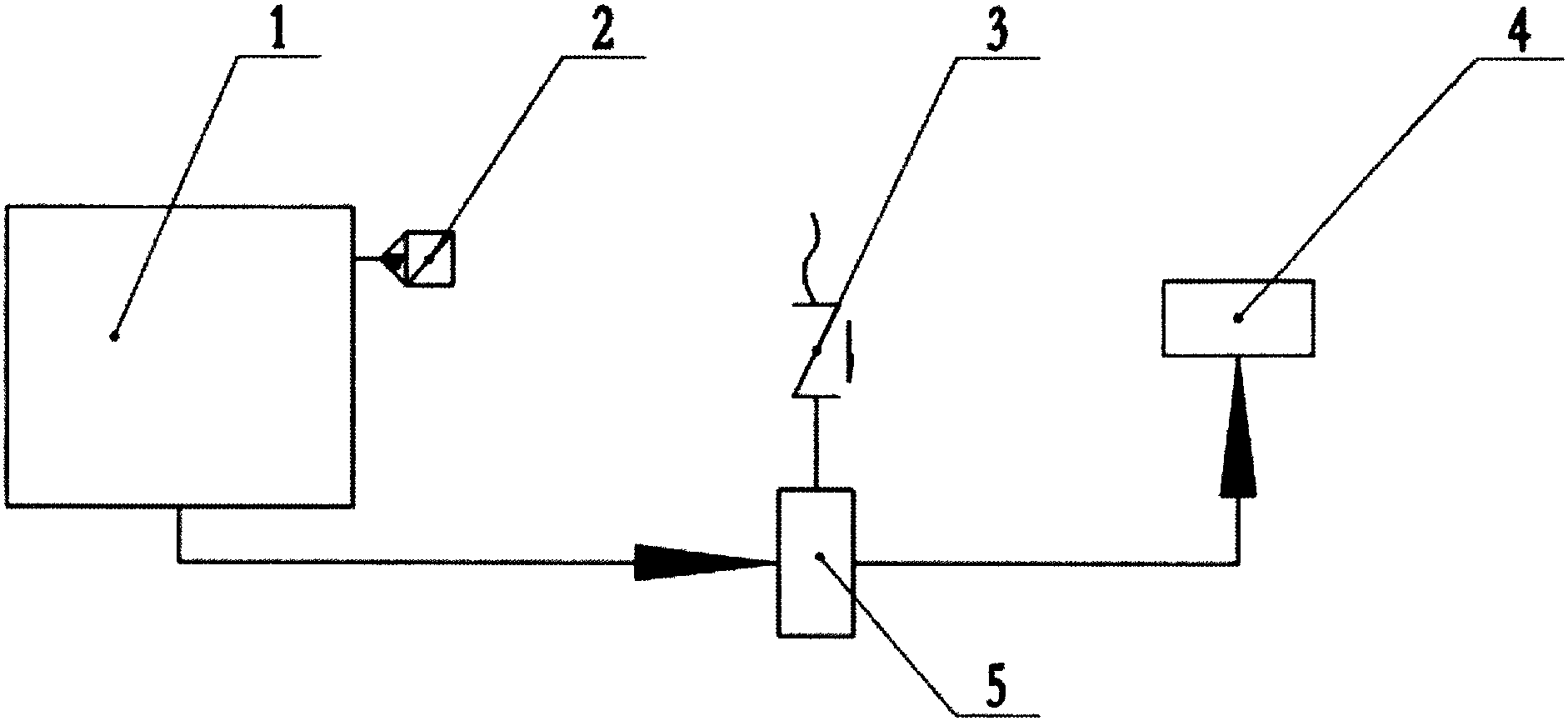

1.工业废水处理用加药装置，包括装药箱(1)、重量传感器(2)、止回 阀(3)、曝气头(4)、混合器(5)，其特征是所述的装药箱(1)与混合 器(5)连接;所述的混合器(5)与曝气头(4)连接;所述的装药箱(1) 上设有重量传感器(2);止回阀(3)设于混合器(5)上;所述的混合器 (5)上设有絮凝剂进口(51)、压缩空气进口(52)、混合出口(53)。
2.根据权利要求1所述的工业废水处理用加药装置，其特征是所述的曝气头 (4)孔径为200μm。
3.根据权利要求1所述的工业废水处理用加药装置，其特征是所述的混合器 (5)中心孔直径为0.8mm。
4.根据权利要求1所述的工业废水处理用加药装置，其特征是所述的絮凝剂 进口(51)和压缩空气进口(52)均为长方形进口。
5.根据权利要求1所述的工业废水处理用加药装置，其特征是所述的混合出 口(53)的出口外侧宽度大于出口内侧宽度。
说明书
工业废水处理用加药装置
【技术领域】
本实用新型属于工业废水处理领域，涉及一种工业废水处理用加药装置。
【背景技术】
工业废水对环境污染危害程度最大，在处理工业废水过程中添加絮凝剂可以 使污水中有害物质变成絮状物固化处理，目前添加絮凝剂一般是靠人工在废水 表面添加，该方法不能有效的使絮凝剂充分和废液混合，特别是对于投放区域 较远的废水絮凝效果较差，对絮凝剂使用效率不高等问题。
【发明内容】
本实用新型的发明目的是为了克服上述背景技术的缺点，提供一种基于 无机絮凝技术处理工业废水加药装置。装置设计装有重量传感器的装药箱， 可以实现絮凝剂添加量的精确控制，混合器可以实现压缩空气和絮凝剂的充 分混合后进入待处理废液中，实现了曝气和加药的同时进行，提高了混合效 率，从而提高了絮凝剂的使用效率。
本实用新型通过如下技术方案实现上述目的：
工业废水处理用加药装置，包括装药箱、重量传感器、止回阀、曝气头、 混合器，所述的装药箱与混合器连接;所述的混合器与曝气头连接;所述的 装药箱上设有重量传感器;止回阀设于混合器上;所述的混合器上设有絮凝 剂进口、压缩空气进口、混合出口。
所述的工业废水处理用加药装置，所述的曝气头孔径为200μm。
所述的工业废水处理用加药装置，所述的混合器中心孔直径为0.8mm。
所述的工业废水处理用加药装置，所述的絮凝剂进口和压缩空气进口均 为长方形进口。
所述的工业废水处理用加药装置，所述的混合出口的出口外侧宽度大于 出口内侧宽度。
所述的装药箱上安装重量传感器，止回阀安装在混合器上，止回阀接压缩空 气，经过混合器后的絮凝剂变成细小颗粒或液滴进入曝气头后和待处理废液 充分混合。
所述的装药箱安装重量传感器，加药量可以通过重量传感器检测反馈。所述 的混合器进气口进入的压缩空气压力不低于0.6Mpa。
本实用新型的有益效果是：本实用新型体积小，在有限的空间内实现高浓度氨 氮废水处理，实现了处理后废水由难处理的危废变成易处理的普通废水或达标 净水，有效的降低了废水氨氮含量。
