申请日2015.06.19
公开(公告)日2015.09.16
IPC分类号B01D36/04
摘要
一种污水快速净化沉淀池，包括底座、第一框体、进料装置、第二框体、搅拌装置及过滤装置，底座上设有第一支撑柱及第二支撑柱，第一框体上设有海绵块、铁网、第一斜板、第一通孔、第一支架及第二支架，进料装置包括进料斗及弯曲板，第二框体上设有底块、第三通孔、第一管道、第一阀门、第四通孔、出水管及第二阀门，搅拌装置包括电机、转轴、第三支架、第一搅拌杆、第二搅拌杆、封闭环及挡板，过滤装置包括第二管道、水泵及隔板，弯曲板呈半圆环状，弯曲板的下表面与第一框体的上表面固定连接，弯曲板上设有第二通孔。本发明能够对污水进行快速的净化，净化效率高且效果好，同时其体积小，占用空间小，从而闭合适合家庭及小型企业使用。

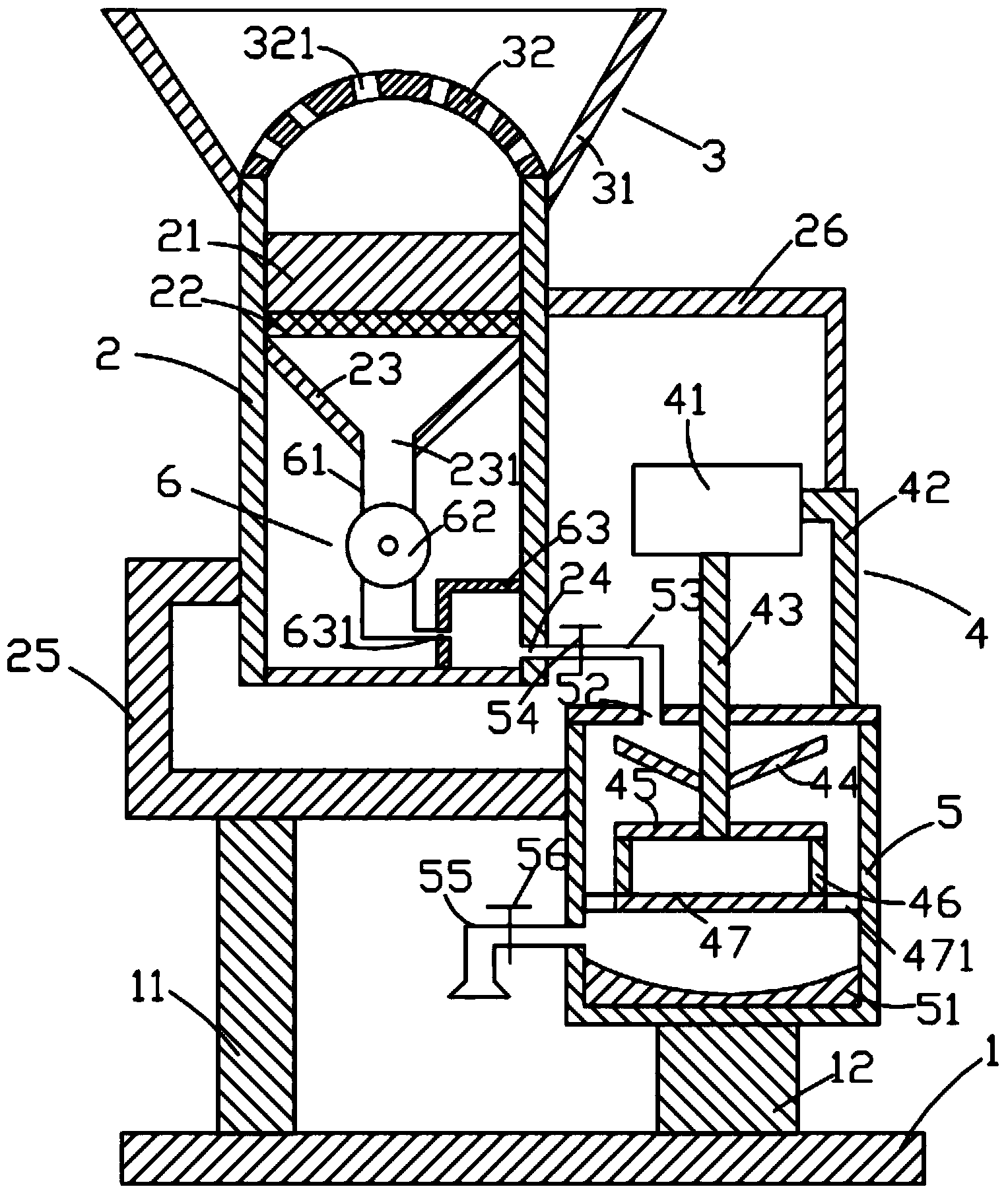

摘要附图
权利要求书
1.一种污水快速净化沉淀池，其特征在于：所述污水快速净化 沉淀池包括底座、位于所述底座上方的第一框体、位于所述第一框体 上方的进料装置、位于所述第一框体右侧的第二框体、设置于所述第 二框体上的搅拌装置及位于所述第一框体内部的过滤装置，所述底座 上设有第一支撑柱及位于所述第一支撑柱右侧的第二支撑柱，所述第 一框体上设有位于内部的海绵块、位于所述海绵块下方的铁网、位于 所述铁网下方的第一斜板、位于右表面上的第一通孔、位于下方的第 一支架及位于右侧的第二支架，所述进料装置包括进料斗及位于所述 进料斗内部的弯曲板，所述第二框体上设有底块、位于上表面上的第 三通孔、位于所述第三通孔上方的第一管道、设置于所述第一管道上 的第一阀门、位于左表面上的第四通孔、位于所述第四通孔左侧的出 水管及设置于所述出水管上的第二阀门，所述搅拌装置包括电机、位 于所述电机下方的转轴、位于所述电机右侧的第三支架、设置于所述 转轴上的第一搅拌杆、位于所述第一搅拌杆下方的第二搅拌杆、位于 所述第二搅拌杆下方的封闭环及位于所述封闭环下方的挡板，所述过 滤装置包括第二管道、设置于所述第二管道上的水泵及隔板，所述弯 曲板呈半圆环状，所述弯曲板的下表面与所述第一框体的上表面固定 连接，所述弯曲板上设有第二通孔，所述第二通孔贯穿所述弯曲板的 上下表面。
2.根据权利要求1所述的污水快速净化沉淀池，其特征在于： 所述海绵块呈长方体，所述海绵块的侧面与所述第一框体的内表面固 定连接，所述铁网呈长方体，所述铁网水平放置，所述铁网的侧面与 所述第一框体的内表面固定连接，所述海绵块的下表面与所述铁网的 上表面固定连接。
3.根据权利要求2所述的污水快速净化沉淀池，其特征在于： 所述第一斜板呈倾斜状，所述第一斜板的一端与所述第一框体的内表 面固定连接。
4.根据权利要求3所述的污水快速净化沉淀池，其特征在于： 所述第一支架的一端与所述第一框体的左表面固定连接，所述第一支 架的另一端与所述第二框体的左表面固定连接，所述第一支撑柱与所 述第二支架的下表面固定连接。
5.根据权利要求4所述的污水快速净化沉淀池，其特征在于： 所述底块的下表面及侧面与所述第二框体的内表面固定连接，所述底 块的上表面呈向下凹陷，所述底块位于所述第四通孔的下方。
6.根据权利要求5所述的污水快速净化沉淀池，其特征在于： 所述第一搅拌杆呈倾斜状，所述第一搅拌杆的一端与所述转轴的侧面 固定连接。
7.根据权利要求6所述的污水快速净化沉淀池，其特征在于： 所述第二搅拌杆呈长方体且水平放置，所述第二搅拌杆的一端与所述 转轴的侧面固定连接。
8.根据权利要求7所述的污水快速净化沉淀池，其特征在于： 所述挡板呈圆柱体，所述挡板上设有贯穿其上下表面的透孔。
说明书
一种污水快速净化沉淀池
技术领域
本发明涉及环保技术领域，尤其涉及一种污水快速净化沉淀池。
背景技术
现有的污水主要有生活污水及工业污水，然而不管是生活污水或 者是工业污水，其排放量都在不断的增加，严重威胁我们的生活环境 及我们的身体健康。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的污水快速净 化沉淀池。
为了解决上述技术问题，本发明采用如下技术方案：
一种污水快速净化沉淀池，所述污水快速净化沉淀池包括底座、 位于所述底座上方的第一框体、位于所述第一框体上方的进料装置、 位于所述第一框体右侧的第二框体、设置于所述第二框体上的搅拌装 置及位于所述第一框体内部的过滤装置，所述底座上设有第一支撑柱 及位于所述第一支撑柱右侧的第二支撑柱，所述第一框体上设有位于 内部的海绵块、位于所述海绵块下方的铁网、位于所述铁网下方的第 一斜板、位于右表面上的第一通孔、位于下方的第一支架及位于右侧 的第二支架，所述进料装置包括进料斗及位于所述进料斗内部的弯曲 板，所述第二框体上设有底块、位于上表面上的第三通孔、位于所述 第三通孔上方的第一管道、设置于所述第一管道上的第一阀门、位于 左表面上的第四通孔、位于所述第四通孔左侧的出水管及设置于所述 出水管上的第二阀门，所述搅拌装置包括电机、位于所述电机下方的 转轴、位于所述电机右侧的第三支架、设置于所述转轴上的第一搅拌 杆、位于所述第一搅拌杆下方的第二搅拌杆、位于所述第二搅拌杆下 方的封闭环及位于所述封闭环下方的挡板，所述过滤装置包括第二管 道、设置于所述第二管道上的水泵及隔板，所述弯曲板呈半圆环状， 所述弯曲板的下表面与所述第一框体的上表面固定连接，所述弯曲板 上设有第二通孔，所述第二通孔贯穿所述弯曲板的上下表面。
所述海绵块呈长方体，所述海绵块的侧面与所述第一框体的内表 面固定连接，所述铁网呈长方体，所述铁网水平放置，所述铁网的侧 面与所述第一框体的内表面固定连接，所述海绵块的下表面与所述铁 网的上表面固定连接。
所述第一斜板呈倾斜状，所述第一斜板的一端与所述第一框体的 内表面固定连接。
所述第一支架的一端与所述第一框体的左表面固定连接，所述第 一支架的另一端与所述第二框体的左表面固定连接，所述第一支撑柱 与所述第二支架的下表面固定连接。
所述底块的下表面及侧面与所述第二框体的内表面固定连接，所 述底块的上表面呈向下凹陷，所述底块位于所述第四通孔的下方。
所述第一搅拌杆呈倾斜状，所述第一搅拌杆的一端与所述转轴的 侧面固定连接。
所述第二搅拌杆呈长方体且水平放置，所述第二搅拌杆的一端与 所述转轴的侧面固定连接。
所述挡板呈圆柱体，所述挡板上设有贯穿其上下表面的透孔。
采用上述技术方案后，本发明具有如下优点：
本发明污水快速净化沉淀池结构简单，使用方便，能够对污水进 行快速的净化，净化效率高且效果好，同时其体积小，占用空间小， 从而闭合适合家庭及小型企业使用。
