申请日2015.06.20
公开(公告)日2017.01.11
IPC分类号C02F1/00
摘要
本发明公开了一种工业废水处理系统中的调节池结构，所述调节池包括储水池和流通池，所述流通池依次包括平行且等间距设置的第一侧壁、第二侧壁、第三侧壁、第四侧壁及第五侧壁，所述第一侧壁和第三侧壁、第三侧壁和第五侧壁的一端分别通过圆弧形第六侧壁和第七侧壁相连，所述第二侧壁和第四侧壁、第一侧壁和第五侧壁在另一端分别通过圆弧形的第八侧壁和第九侧壁相连，第六侧壁、第七侧壁和第八侧壁的半径相等，第九侧壁的半径为第八侧壁半径的两倍。本发明中的调节池整体呈矩形，通过圆弧形的侧壁以及驱动装置实现水流的变向，其水流流通稳定，调节效果好，能够有效提高污水调节质量。

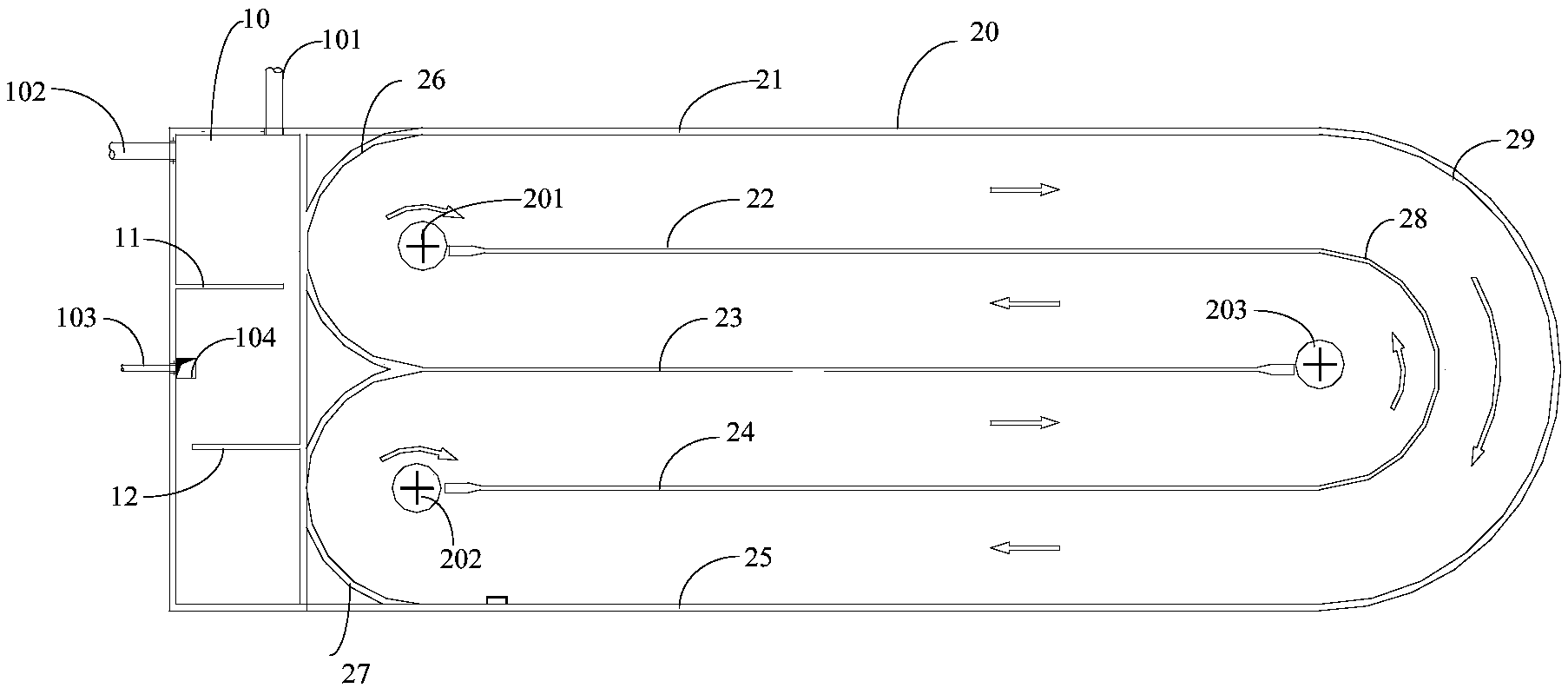

摘要附图
权利要求书
1.一种工业废水处理系统中的调节池结构，所述调节池包括储水池和流通池，其特征在于，所述流通池依次包括平行且等间距设置的第一侧壁、第二侧壁、第三侧壁、第四侧壁及第五侧壁，所述第一侧壁和第三侧壁、第三侧壁和第五侧壁的一端分别通过圆弧形第六侧壁和第七侧壁相连，所述第二侧壁和第四侧壁、第一侧壁和第五侧壁在另一端分别通过圆弧形的第八侧壁和第九侧壁相连，第六侧壁、第七侧壁和第八侧壁的半径相等，第九侧壁的半径为第八侧壁半径的两倍。
2.根据权利要求1所述的工业废水处理系统中的调节池结构，其特征在于，所述第二侧壁在位于第六侧壁的一端设有第一驱动装置，第四侧壁在位于第七侧壁的一段设有第二驱动装置，第三侧壁在位于第八侧壁的一端设有第三驱动装置，所述第一驱动装置、第二驱动装置和第三驱动装置用于驱动水流沿着通道流动。
3.根据权利要求2所述的工业废水处理系统中的调节池结构，其特征在于，所述第一驱动装置和第二驱动装置的旋转方向相同，第三驱动装置和第一驱动装置的旋转方向相反。
4.根据权利要求1所述的工业废水处理系统中的调节池结构，其特征在于，所述储水池内包括若干固定在侧壁上且相互平行的挡板，相邻的挡板分别与不同的侧壁固定安装。
说明书
工业废水处理系统中的调节池结构
技术领域
本发明涉及工业废水处理技术领域，尤其涉及一种工业废水处理系统中的调节池结构。
背景技术
无论是工业废水，还是城市污水和生活污水，水量水质在一日24小时内都有变化，一般认为，对大、中型城市污水处理厂而言，因其服务区域大，区域内住宅、商店、办公楼、机关等不同类型建筑物的排水变化规律不同，有互补作用，再加上污水管网对水量水质的均衡作用，所以城市污水处理厂不设调节池，调节池主要在工业废水处理站内作为均衡水量和水质的预处理构筑物而被大量应用。
对于有些反应，如厌氧反应对水质、水量和冲击负荷较为敏感，所以对于工业废水适当尺寸的调节池，对水质、水量的调节是厌氧反应稳定运行的保证。调节池的作用是均质和均量，一般还可考虑兼有沉淀、混合、加药、中和和预酸化等功能。
然而，现有技术中调节池结构通常设计为圆形，其占地面积小，进而造成调节通道长度较小，整个通道均为弧形，影响调节效果。
有鉴于此，针对上述技术问题，有必要提供一种工业废水处理系统中的调节池结构。
发明内容
本发明所要解决的技术问题就是在于针对上述现有技术中的不足，提供一种工业废水处理系统中的调节池结构。
本发明解决其技术问题所采用的技术方案是：
一种工业废水处理系统中的调节池结构，所述调节池包括储水池和流通池，所述流通池依次包括平行且等间距设置的第一侧壁、第二侧壁、第三侧壁、第四侧壁及第五侧壁，所述第一侧壁和第三侧壁、第三侧壁和第五侧壁的一端分别通过圆弧形第六侧壁和第七侧壁相连，所述第二侧壁和第四侧壁、第一侧壁和第五侧壁在另一端分别通过圆弧形的第八侧壁和第九侧壁相连，第六侧壁、第七侧壁和第八侧壁的半径相等，第九侧壁的半径为第八侧壁半径的两倍。
作为本发明的进一步改进，所述第二侧壁在位于第六侧壁的一端设有第一驱动装置，第四侧壁在位于第七侧壁的一段设有第二驱动装置，第三侧壁在位于第八侧壁的一端设有第三驱动装置，所述第一驱动装置、第二驱动装置和第三驱动装置用于驱动水流沿着通道流动。
作为本发明的进一步改进，所述第一驱动装置和第二驱动装置的旋转方向相同，第三驱动装置和第一驱动装置的旋转方向相反。
作为本发明的进一步改进，所述储水池内包括若干固定在侧壁上且相互平行的挡板，相邻的挡板分别与不同的侧壁固定安装。
本发明的有益效果是，本发明中的调节池整体呈矩形，通过圆弧形的侧壁以及驱动装置实现水流的变向，其水流流通稳定，调节效果好，能够有效提高污水调节质量。
