申请日2015.07.09
公开(公告)日2015.12.16
IPC分类号B01F15/00
摘要
本实用新型涉及一种水处理用搅拌机。本实用新型的结构包括电机、减速机及联轴器依次相连，减速机上设置减速机支架，减速机支架与安装板相连，安装板与钢支架相连;搅拌轴上端与联轴器相连，下部设置搅拌桨，搅拌轴最下端设置底部支架。本实用新型的一种水处理用搅拌机和现有技术相比，具有设计科学、制作简单，方便了安装工作，提高了安装效率。
权利要求书

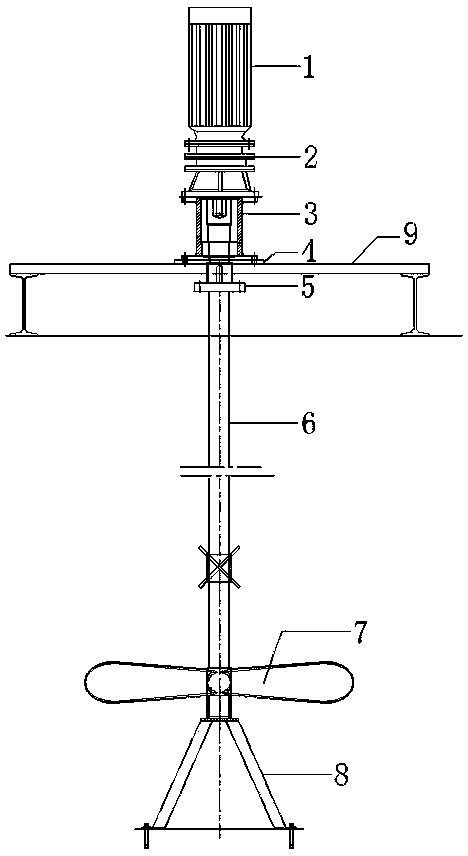

1.一种水处理用搅拌机，结构包括电机(1)、减速机(2)及联轴器(5)依次相连，其特征在于:减速机(2)上设置减速机支架(3)，减速机支架(3)与安装板(4)相连，安装板(4)与钢支架(9)相连;搅拌轴(6)上端与联轴器(5)相连，下部设置搅拌桨(7)，搅拌轴(6)最下端设置底部支架(8)。
2.根据权利要求1所述的一种水处理用搅拌机，其特征在于：所述的安装板(4)是厚度为12mm，边为300mm的正方形碳钢板，中间设置直径为200mm的圆孔(10)，圆孔(10)周围均布直径12mm的通孔(11)的数量为6个。
说明书
一种水处理用搅拌机
技术领域
本实用新型涉及一种水处理用搅拌机，尤其是设置了安装板的一种水处理用搅拌机。
背景技术
目前，搅拌机在环境保护水处理方面有着广泛的应用。现有的水处理用搅拌机的结构主要由电机，减速机支架和搅拌桨等组成。设备现场安装时需要对准减速机支架上的螺栓孔，在现场的支撑件上进行打眼，以便现场固定搅拌机。这样的结构使得安装非常不方便，打眼困难大，效率很低。
发明内容
本实用新型的技术任务是针对以上现状的不足之处，提供一种安装方便的一种水处理用搅拌机。
本实用新型解决其技术问题所采用技术方案是：本实用新型的一种水处理用搅拌机，结构包括电机、减速机及联轴器依次相连，减速机上设置减速机支架，减速机支架与安装板相连，安装板与钢支架相连;搅拌轴上端与联轴器相连，下部设置搅拌桨，搅拌轴最下端设置底部支架。
所述的安装板是厚度为12mm，边为300mm的正方形碳钢板，中间设置直径为200mm的圆孔，圆孔周围均布直径12mm的通孔6个。
本实用新型的一种水处理用搅拌机和现有技术相比，具有以下特点：本实用新型通过设置安装板，方便了搅拌机的现场安装，减少了安装的工作量，缩短了安装工期，降低了安装费用。
