申请日2015.08.24
公开(公告)日2015.12.30
IPC分类号C02F3/30
摘要

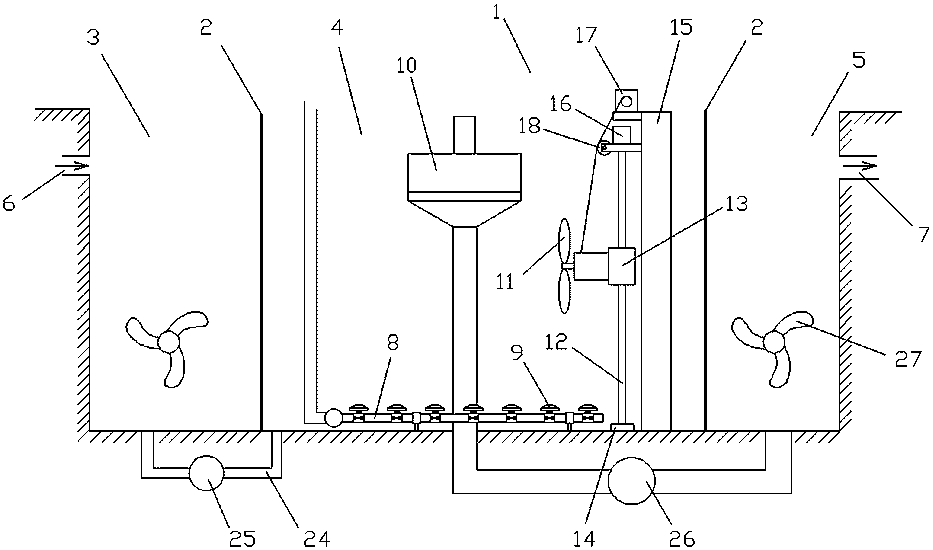

本实用新型涉及一种新型SBR污水处理系统，包括反应池，所述反应池由两片水力帆分隔成控制区、反应区和平衡区，位于控制区的侧壁上设置有进水口，位于平衡区的侧壁上设置有排水口，所述反应区底部布设有布气管，所述布气管上布设有曝气器;所述反应区内还安装有滗水器，反应区的一侧设置有推流搅拌器，反应区内位于推流搅拌器旁侧竖立有可转动的方形导向杆，所述导向杆上设置有可沿导向杆上下滑动的安装座，所述推流搅拌器安装于所述安装座上。该新型SBR污水处理系统结构新颖，设计合理，保证污水得到均匀且充分的搅拌，同时使得空气能够更加合理均匀的分布到反应池中，提高污水处理的效果，减少能源浪费。
权利要求书
1.一种新型SBR污水处理系统，其特征在于：包括反应池，所述反应池由两片水力帆分隔成控制区、反应区和平衡区，位于控制区的侧壁上设置有进水口，位于平衡区的侧壁上设置有排水口，所述反应区底部布设有布气管，所述布气管上布设有曝气器;所述反应区内还安装有滗水器，反应区的一侧设置有推流搅拌器，反应区内位于推流搅拌器旁侧竖立有可转动的方形导向杆，所述导向杆上设置有可沿导向杆上下滑动的安装座，所述推流搅拌器安装于所述安装座上。
2.根据权利要求1所述的新型SBR污水处理系统，其特征在于：位于导向杆底部安装有与其旋转配合的底座，位于导向杆的旁侧竖立有固定柱，所述固定柱上设置有驱动导向杆转动的第一电机，位于第一电机上方设置有带动推流搅拌器上下移动的卷扬机。
3.根据权利要求1所述的新型SBR污水处理系统，其特征在于：所述布气管布设有与出气孔，布气管上位于出气孔处套设有连接套，所述连接套上开设有与出气孔相连通的螺纹孔，所述曝气器下端设置有与螺纹孔相配合的螺纹接口，所述螺纹接口上套设有密封圈。
4.根据权利要求3所述的新型SBR污水处理系统，其特征在于：所述连接套由上、下对半套壳拼接而成，上、下对半套壳之间通过螺栓螺母连接在一起，所述螺纹孔位于上对半套壳上;所述出气孔为锥形结构，所述上对半套壳上设置于位于螺纹孔下端并与所述出气孔相配合的橡胶锥套。
5.根据权利要求1所述的新型SBR污水处理系统，其特征在于：所述控制区底部设置有通往反应区的连接管，所述连接管上设置有进水泵，所述滗水器的排水管经出水泵有平衡区相连通。
6.根据权利要求5所述的新型SBR污水处理系统，其特征在于：所述反应区底部还设置有潜污泵和温度传感器，反应区侧壁上部安装有溶解氧仪表。
说明书
一种新型SBR污水处理系统
技术领域
本实用新型涉及一种新型SBR污水处理系统。
背景技术
从SBR(序批式反应器)的整个工艺过程来看，SBR工艺采用间歇运行方式，
该工艺处理过程分为进水、曝气、沉淀、出水这四个时序。首先污水在进水时间段内连续进入处理池中，直至达到最高运行液位，然后关闭进水排水口，开启曝气装置为SBR池曝气，此时污染物进行生化分解，然后关闭曝气装置，SBR池内物质处于净沉状态，进行泥水分离，最后清水通过滗水器连续排出，淤泥从下口排出。但是SBR反应池中普遍存在氧气分布不均，搅拌不均匀的两个问题，导致污水处理效果不佳，造成了能源的浪费，同时也增加了污水处理的成本。
实用新型内容
有鉴于此，本实用新型的目的是提供一种结构新颖的新型SBR污水处理系统。
本实用新型采用以下方案实现：一种新型SBR污水处理系统，包括反应池，所述反应池由两片水力帆分隔成控制区、反应区和平衡区，位于控制区的侧壁上设置有进水口，位于平衡区的侧壁上设置有排水口，所述反应区底部布设有布气管，所述布气管上布设有曝气器;所述反应区内还安装有滗水器，反应区的一侧设置有推流搅拌器，反应区内位于推流搅拌器旁侧竖立有可转动的方形导向杆，所述导向杆上设置有可沿导向杆上下滑动的安装座，所述推流搅拌器安装于所述安装座上。
进一步的，位于导向杆底部安装有与其旋转配合的底座，位于导向杆的旁侧竖立有固定柱，所述固定柱上设置有驱动导向杆转动的第一电机，位于第一电机上方设置有带动推流搅拌器上下移动的卷扬机。
进一步的，所述布气管布设有与出气孔，布气管上位于出气孔处套设有连接套，所述连接套上开设有与出气孔相连通的螺纹孔，所述曝气器下端设置有与螺纹孔相配合的螺纹接口，所述螺纹接口上套设有密封圈。
进一步的，所述连接套由上、下对半套壳拼接而成，上、下对半套壳之间通过螺栓螺母连接在一起，所述螺纹孔位于上对半套壳上;所述出气孔为锥形结构，所述上对半套壳上设置于位于螺纹孔下端并与所述出气孔相配合的橡胶锥套。
进一步的，所述控制区底部设置有通往反应区的连接管，所述连接管上设置有进水泵，所述滗水器的排水管经出水泵有平衡区相连通。
进一步的，所述反应区底部还设置有潜污泵和温度传感器，反应区侧壁上部安装有溶解氧仪表。
与现有技术相比，本实用新型具有以下有益效果：该新型SBR污水处理系统结构新颖，设计合理，保证污水得到均匀且充分的搅拌，同时使得空气能够更加合理均匀的分布到反应池中，降低造价，提高污水处理的效果，减少能源浪费;同时曝气器拆装方便，密封性好，便于后期发生堵塞时拆卸清理。
为使本实用新型的目的、技术方案及优点更加清楚明白，以下将通过具体实施例和相关附图，对本实用新型作进一步详细说明。
