申请日2015.08.24
公开(公告)日2015.12.30
IPC分类号B01D50/00; B01D53/54; B01D53/78
摘要
本实用新型涉及一种污泥烘干机喷淋除尘系统，包括贮水池，其中贮水池前端设有进气口，后端设有出气口，贮水池上部设有若干个喷淋头，贮水池前端靠近进气口处设有与水面垂直的第一隔板，贮水池后端靠近出气口处设有与水面垂直的第二隔板，第一隔板、第二隔板下端与水面之间留有空气通道。本实用新型这种污泥烘干机喷淋除尘系统设备体积小，可以适用于小型污泥烘干机，适合单独每家电镀厂家使用，同时去除尾气效果好，符合排放标准。
权利要求书
1.一种污泥烘干机喷淋除尘系统，包括贮水池，其特征在于，所述贮水池前端设有进气口，后端设有出气口，贮水池上部设有若干个喷淋头，所述贮水池前端靠近进气口处设有与水面垂直的第一隔板，贮水池后端靠近出气口处设有与水面垂直的第二隔板，所述第一隔板、第二隔板下端与水面之间留有空气通道。
2.根据权利要求1所述的一种污泥烘干机喷淋除尘系统，其特征在于，贮水池中部设有第三隔板，其下端浸入水中，上端与贮水池上部留有空气通道。
3.根据权利要求2所述的一种污泥烘干机喷淋除尘系统，其特征在于，所述第一隔板和第三隔板之间、第二隔板和第三隔板之间、出气口下方均设有喷淋头。
4.根据权利要求1所述的一种污泥烘干机喷淋除尘系统，其特征在于，所述出气口还设有过滤器。
5.根据权利要求4所述的一种污泥烘干机喷淋除尘系统，其特征在于，所述过滤器为多面空心球过滤器。
6.根据权利要求1所述的一种污泥烘干机喷淋除尘系统，其特征在于，所述贮水池还设有水循环系统，用于将贮水池的水抽到喷淋头处。
说明书
污泥烘干机喷淋除尘系统
技术领域
本实用新型涉及一种喷淋除尘系统，特别是一种电镀污泥烘干机的喷淋除尘系统。
背景技术
电镀污泥是处理电镀污水后的沉淀物，其中含量大量的镍、铬、铁、铜、铝、锌、镁等重金属有害物质，如果随意丢弃会对环境造成不可逆转的破坏，从而严重影响人类的健康，因此电镀污泥需要进行二次处理。通常电镀污泥含有大量的水分，因此重量和体积较大。目前市面上使用的都是比较大型的外圆筒滚动烘干的技术，此种设备产量高，但投入大，占地面积大，运行成本高，不适合单独每家电镀厂家使用，它主要适用于大型的污泥处理厂。对于这种大型的污泥处理厂尾气的除尘系统目前使用较为普遍的主要是除尘塔，即塔型除尘器。这种除尘塔占地面积较大，不适合小型污泥烘干机的空间，因此不适合单独每家电镀厂家使用。
实用新型内容

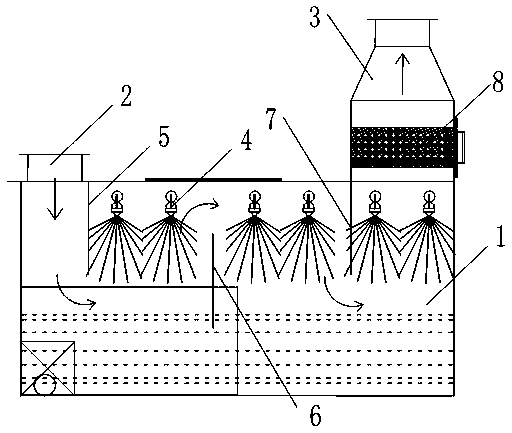

本实用新型的目的在于提供一种设备体积小，电镀烘干机尾气除尘效果好，经济实用的用于电镀污泥烘干机的喷淋除尘系统。这种污泥烘干机喷淋除尘系统，包括贮水池，其中贮水池前端设有进气口，后端设有出气口，贮水池上部设有若干个喷淋头，贮水池前端靠近进气口处设有与水面垂直的第一隔板，贮水池后端靠近出气口处设有与水面垂直的第二隔板，所述第一隔板、第二隔板下端与水面之间留有空气通道。
进一步地，贮水池中部设有第三隔板，其下端浸入水中，上端与贮水池上部留有空气通道。
进一步地，第一隔板和第三隔板之间、第二隔板和第三隔板之间、出气口下方均设有喷淋头。
进一步地，出气口还设有过滤器。
进一步地，过滤器为多面空心球过滤器。
进一步地，贮水池还设有水循环系统，用于将贮水池的水抽到喷淋头处。贮水池中的水采用碱性溶液，含有NaOH或NaCO3成分。
电镀污泥烘干后的尾气从进气口进入，部分较重尘埃颗粒便会随重力沉降于贮水池中，此为第一道除尘。之后空气由于被第一隔板阻挡改变行走方向，并在慢速的流动中经过喷淋水雾区，进入第一隔板与第二隔板区域，进行第二道除尘，水雾会与细小的尘粒充分的接触，使尘粒重量加重，随重力落入到贮水池中;经过第二道除尘后的气体进入第三隔板与出气口区域，与喷淋头的水雾接触，进行第三道除尘，进入出气口。含尘气体经三次的改向流动及喷淋处理后，再与多面空心球过滤器接触，急速改变行走方向，使还含有尘埃的气体再次得到净化，排出的气体更环保。
本实用新型这种污泥烘干机喷淋除尘系统设备体积小，可以适用于小型污泥烘干机，适合单独每家电镀厂家使用，同时去除尾气效果好。采用多道隔板，改变空气通道的走向，使得尾气能够得到充分的去除;碱性的喷淋液能够吸收含氮尾气，使得排出的其他更环保;水循环系统能够达到节约用水的作用。
