申请日2015.07.27
公开(公告)日2016.01.20
IPC分类号C02F9/02
摘要

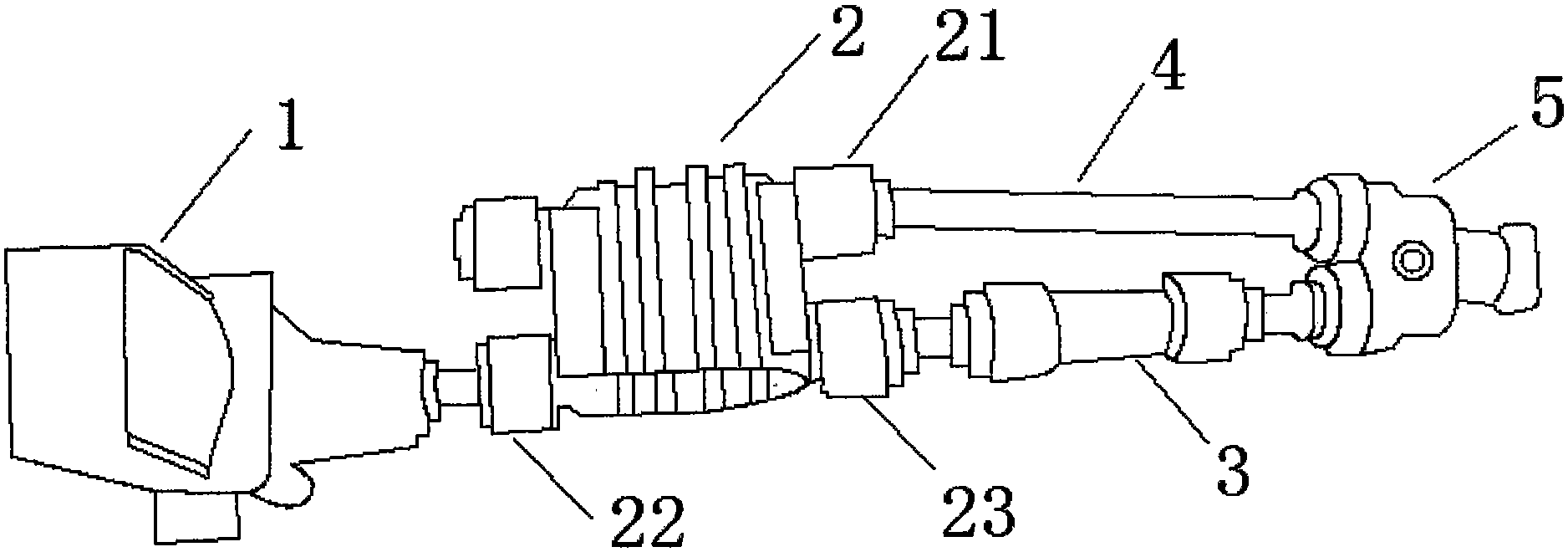

本实用新型公开一种家用净水机废水回收装置，包括电磁阀、四通阀以及单向阀，四通阀上分别设有四通阀第一接口、四通阀第二接口以及四通阀第三接口，电磁阀一端通过第一接头连接四通阀第一接口，单向阀一端连接四通阀第二接口，单向阀另一端连接第二接头，四通阀第三接口通过连接件连接第二接头。相对现有技术，本实用新型能够将废水导入净水机中进行循环利用，并且结构简单，操作方便。
权利要求书
1.一种家用净水机废水回收装置，包括电磁阀、四通阀以及单向阀，其特征在于，四通阀上分别设有四通阀第一接口、四通阀第二接口以及四通阀第三接口，电磁阀一端通过第一接头连接四通阀第一接口，单向阀一端连接四通阀第二接口，单向阀另一端连接第二接头，四通阀第三接口通过连接件连接第二接头。
2.根据权利要求1所述的家用净水机废水回收装置，其特征在于，所述四通阀第一接口和四通阀第二接口在四通阀的同一侧。
说明书
一种家用净水机废水回收装置
技术领域
本实用新型涉及废水回收处理技术领域，具体涉及一种家用净水机废水回收装置。
背景技术
随着人们生活质量的提高，纯水机作为一种可多级过滤和净化水的电器以得到了广泛的应用。在现有的纯水机中，经过多级过滤和净化，可以过滤水中的细微杂物、过多的无机盐、有机物、重金属离子等有害物质，过滤后的净水纯净度高，适合饮用。但是，由于纯水机需要冲洗RU膜，故令从纯水机排水管排放出大量的废水，比较浪费。对于纯水机在使用过程中排出的废水，以前的回收方式存在储水箱回收的废水单设出水口不能被保证优先使用的缺陷，导致积存不用或“被溢流”和“被浪费”。
实用新型内容
本实用新型的目的在于提供一种能够将废水导入净水机中进行循环利用，并且结构简单，操作方便的家用净水机废水回收装置。
为实现上述目的，本实用新型提供如下技术方案：
一种家用净水机废水回收装置，包括电磁阀、四通阀以及单向阀，四通阀上分别设有四通阀第一接口、四通阀第二接口以及四通阀第三接口，电磁阀一端通过第一接头连接四通阀第一接口，单向阀一端连接四通阀第二接口，单向阀另一端连接第二接头，四通阀第三接口通过连接件连接第二接头。
作为上述技术的进一步改进，所述四通阀第一接口和四通阀第二接口在四通阀的同一侧。
与现有技术相比，本实用新型的有益效果是：能够将废水导入净水机中进行循环利用，解决了回收废水被浪费的矛盾，保证了用户用水的持续性，结构简单、安装方便，应用范围广泛。
