申请日2015.08.24
公开(公告)日2016.01.06
IPC分类号C02F9/14
摘要
本实用新型提供一种石矿码头污水处理系统，它包括有公共厕所污水池、船舶生活污水池、化粪池、污水处理机构、人工湿地、太阳能发电板，其中，公共厕所污水池、船舶生活污水池分别通过相应的提升泵与化粪池连接，化粪池一侧设有粗滤池，化粪池与粗滤池之间设有溢流口，粗滤池另一侧设有二次处理池，二次处理池通过连接示与污水处理机构连接;污水处理机构输出管与人工湿地连接，人工湿地底部设有排水管，该排水管与排放源相连接;污水处理机构与太阳能发电板相连接。本方案的优点在于结构简单、操作方便、环保、能耗低、处理成本低、处理效果好。
权利要求书

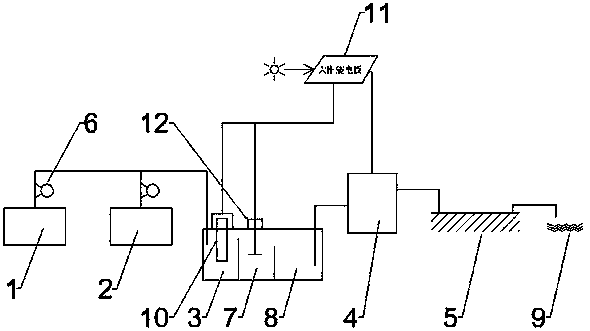

1.一种石矿码头污水处理系统，其特征在于：它包括有公共厕所污水池(1)、船舶生活污水池(2)、化粪池(3)、污水处理机构(4)、人工湿地(5)、太阳能发电板(11)，其中，公共厕所污水池(1)、船舶生活污水池(2)分别通过相应的提升泵(6)与化粪池(3)连接，化粪池(3)一侧设有粗滤池(7)，化粪池(3)与粗滤池(7)之间设有溢流口，粗滤池(7)另一侧设有二次处理池(8)，二次处理池(8)通过连接示与污水处理机构(4)连接;污水处理机构(4)输出管与人工湿地(5)连接，人工湿地(5)底部设有排水管，该排水管与排放源(9)相连接;污水处理机构(4)与太阳能发电板(11)相连接。
2.根据权利要求1所述的一种石矿码头污水处理系统，其特征在于：化粪池(3)上设有压渣装置(10)，二次处理池(8)上设有搅拌添料装置(12);太阳能发电板(11)分别与污水处理机构(4)、压渣装置(10)、搅拌添料装置(12)相连接供电。
说明书
一种石矿码头污水处理系统
技术领域
本实用新型涉及矿石加工技术领域，尤其是指一种石矿码头污水处理系统。
背景技术
矿石加工后产生瓜子片、砂子、陶土原料等，其生产过程是先将矿石爆破，然后进行一破，即通过破碎机将较大的石块进行破碎，一破后形成较小石块进行二破，加工完成后的石料需要储存，然后再运送至码头进行装货，而在装卸货的过程中船只及码头工人处会产生大量污水，如果污水直接排放会大大影响河流江海的生态环境。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种结构简单、操作方便、处理成本低、处理效果好的石矿码头污水处理系统。
为实现上述目的，本实用新型所提供的技术方案为：一种石矿码头污水处理系统，它包括有公共厕所污水池、船舶生活污水池、化粪池、污水处理机构、人工湿地、太阳能发电板，其中，公共厕所污水池、船舶生活污水池分别通过相应的提升泵与化粪池连接，化粪池一侧设有粗滤池，化粪池与粗滤池之间设有溢流口，粗滤池另一侧设有二次处理池，二次处理池通过连接示与污水处理机构连接;污水处理机构输出管与人工湿地连接，人工湿地底部设有排水管，该排水管与排放源相连接;污水处理机构与太阳能发电板相连接。
所述的化粪池上设有压渣装置，二次处理池上设有搅拌添料装置;太阳能发电板分别与污水处理机构、压渣装置、搅拌添料装置相连接供电。
本实用新型在采用上述方案后，码头工人生活污水及船舶生活污水均通过提升泵排入化粪池内经过发酵后，再通过压渣装置将残渣提出，处理后的水进入粗滤池，在粗滤池内添加处理剂搅拌后进行沉淀，沉淀过滤后的水进入二次处理池进行二次处理，二次处理后抽入污水处理机构进行处理，最后再结合了花坛中植物的根系作用来无害处理，无害处理后的水完全符合国家排放标准;本方案的优点在于结构简单、操作方便、环保、能耗低、处理成本低、处理效果好。
