申请日2015.08.24
公开(公告)日2016.01.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种搅拌式工业废水净化装置，它包括本体，所述本体包括进水口、导流板、喷淋管和喷淋头。所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有过滤层;所述过滤层下方设置有催化反应室;所述催化反应室下方设置有喷淋管;所述本体下方设置有底座;所述底座和本体之间设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有搅拌轴;所述搅拌轴延伸至本体内部;所述搅拌轴表面设置有多个横向搅拌轴;所述喷淋管下方设置有一层吸附层;所述本体和底座之间设置有多个支撑架;所述本体底部设置有多个出水口。本实用新型具有结构设计合理、净化效果好和使用方便等优点。
权利要求书
1.一种搅拌式工业废水净化装置，它包括本体，所述本体包括进水口、导流板、喷淋管和喷淋头，其特征在于：所述本体设置有多个进水口;所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有过滤层;所述过滤层下方设置有催化反应室;所述催化反应室下方设置有喷淋管;所述本体下方设置有底座;所述底座和本体之间设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有搅拌轴;所述搅拌轴延伸至本体内部;所述搅拌轴表面设置有多个横向搅拌轴;所述喷淋管下方设置有一层吸附层;所述本体和底座之间设置有多个支撑架;所述本体底部设置有多个出水口。
2.根据权利要求1所述的一种搅拌式工业废水净化装置，其特征在于：所述催化反应室通过连接杆固定于本体内部。
3.根据权利要求1所述的一种搅拌式工业废水净化装置，其特征在于：所述催化反应室通过导管和喷淋管相连接。
4.根据权利要求1所述的一种搅拌式工业废水净化装置，其特征在于：所述喷淋管表面设置有多个喷淋头。
5.根据权利要求1所述的一种搅拌式工业废水净化装置，其特征在于：所述横向搅拌轴表面设置有螺旋搅拌轴。
6.根据权利要求1所述的一种搅拌式工业废水净化装置，其特征在于：所述过滤层为不锈钢丝编织而成。
说明书
一种搅拌式工业废水净化装置
技术领域
本实用新型涉及一种净化装置，尤其涉及一种搅拌式工业废水净化装置。
背景技术
目前，随着科学技术的发展，工业和煤矿业等领域都在快速发展，而这些领域在加工过程中，往往会产生大量的工业废水，废水中包含大量的固体杂质以及有害的化学物质，这些工业废水如果未经处理直接排放到大自然中，往往会造成环境的污染，会给生态环境带来很大的灾害，但是现有的废水净化装置因其结构设计不合理，在处理废水的过程中并不能达到净化废水的目的，给人们带来很大的困扰。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种搅拌式工业废水净化装置。

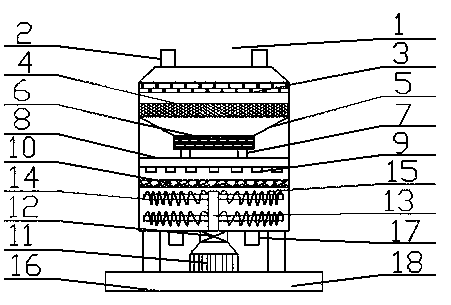

本实用新型是采取以下技术方案来实现的：一种搅拌式工业废水净化装置，它包括本体，所述本体包括进水口、导流板、喷淋管和喷淋头，所述本体设置有多个进水口;所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有过滤层;所述过滤层下方设置有催化反应室;所述催化反应室下方设置有喷淋管;所述本体下方设置有底座;所述底座和本体之间设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有搅拌轴;所述搅拌轴延伸至本体内部;所述搅拌轴表面设置有多个横向搅拌轴;所述喷淋管下方设置有一层吸附层;所述本体和底座之间设置有多个支撑架;所述本体底部设置有多个出水口。
上述的一种搅拌式工业废水净化装置，所述催化反应室通过连接杆固定于本体内部。
上述的一种搅拌式工业废水净化装置，所述催化反应室通过导管和喷淋管相连接。
上述的一种搅拌式工业废水净化装置，所述喷淋管表面设置有多个喷淋头。
上述的一种搅拌式工业废水净化装置，所述横向搅拌轴表面设置有螺旋搅拌轴。
上述的一种搅拌式工业废水净化装置，所述过滤层为不锈钢丝编织而成。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设计合理、净化效果好和使用方便等优点，所述变频电机输出部分连接有减速器;所述减速器输出部分连接有搅拌轴，且所述搅拌轴表面设置的横向搅拌轴以及横向搅拌轴表面设置的螺旋搅拌轴可以对废水进行充分的搅拌，使废水中的杂质聚集在一起，提高了废水的净化效果，也提高了工作效率。
