申请日2015.07.14
公开(公告)日2015.12.02
IPC分类号C02F1/52
摘要
一种水处理用澄清设备，包括依次连接的絮凝池、混凝池和沉淀池，所述的絮凝池上设有絮凝剂添加装置，所述的混凝池上设有混凝剂添加装置，所述的絮凝池、混凝池上设有搅拌机，其特征在于：所述的混凝池内悬浮有细砂，所述的混凝池上设置水力旋流器，所述的沉淀池进水处设置导流挡板，所述的沉淀池底部通过一回流管道连接水力旋流器，所述的水力旋流器设有一细砂出口和一泥水出口，所述的细砂出口连接混凝池。本实用新型所述的水处理用澄清设备，可以有效去除水中的浊度、色度、TOC、藻类、隐孢子虫等有害物质，且絮凝沉淀速度快;采用水力旋流器分离细砂和含泥的水，分离速度快，效率高，占地面积小;沉淀池设置导流板，沉淀速度快，效率高。
权利要求书
1.一种水处理用澄清设备，包括依次连接的絮凝池、混凝池和沉淀池，所述的絮凝池上设有絮凝剂添加装置，所述的混凝池上设有混凝剂添加装置，所述的絮凝池、混凝池上设有搅拌机，其特征在于：所述的混凝池内悬浮有细砂，所述的混凝池上设置水力旋流器，所述的沉淀池进水处设置导流挡板，所述的沉淀池底部通过一回流管道连接水力旋流器，所述的水力旋流器设有一细砂出口和一泥水出口，所述的细砂出口连接混凝池。
2.根据权利要求1所述的一种水处理用澄清设备，其特征在于：所述的沉淀池为高密度斜板沉淀池或高密度斜管沉淀池。
3.根据权利要求1所述的一种水处理用澄清设备，其特征在于：所述的泥水出口连接泥水处理系统。
说明书
一种水处理用澄清设备
技术领域
本实用新型涉及水处理领域，特别涉及一种水处理用澄清设备。
背景技术
目前，我国自来水厂的处理多以“混凝—沉淀—过滤—消毒”常规处理工艺为核心，在混凝阶段主要以无机铝盐或铁盐、无机高分子絮凝剂(如聚合氯化铁等)作为混凝剂。我国污水处理厂多以“沉沙—初沉池—生化—二沉—过滤”等工艺为核心。
自来水厂、污水厂均需要高效澄清的水处理设备，现有沉淀池，如辐流式沉淀池，占地面积大、沉淀时间长，效率低。而自来水厂、城市污水厂往往建在城市周边或市区内，这些地方建设用地紧张，因此在水厂中占地面积最大的混凝沉淀池型式的选择成为水处理工艺设计的关键因素。
发明内容
针对上述问题，本实用新型的目的在于提供一种占地面积小、澄清效果好的水处理用澄清设备。

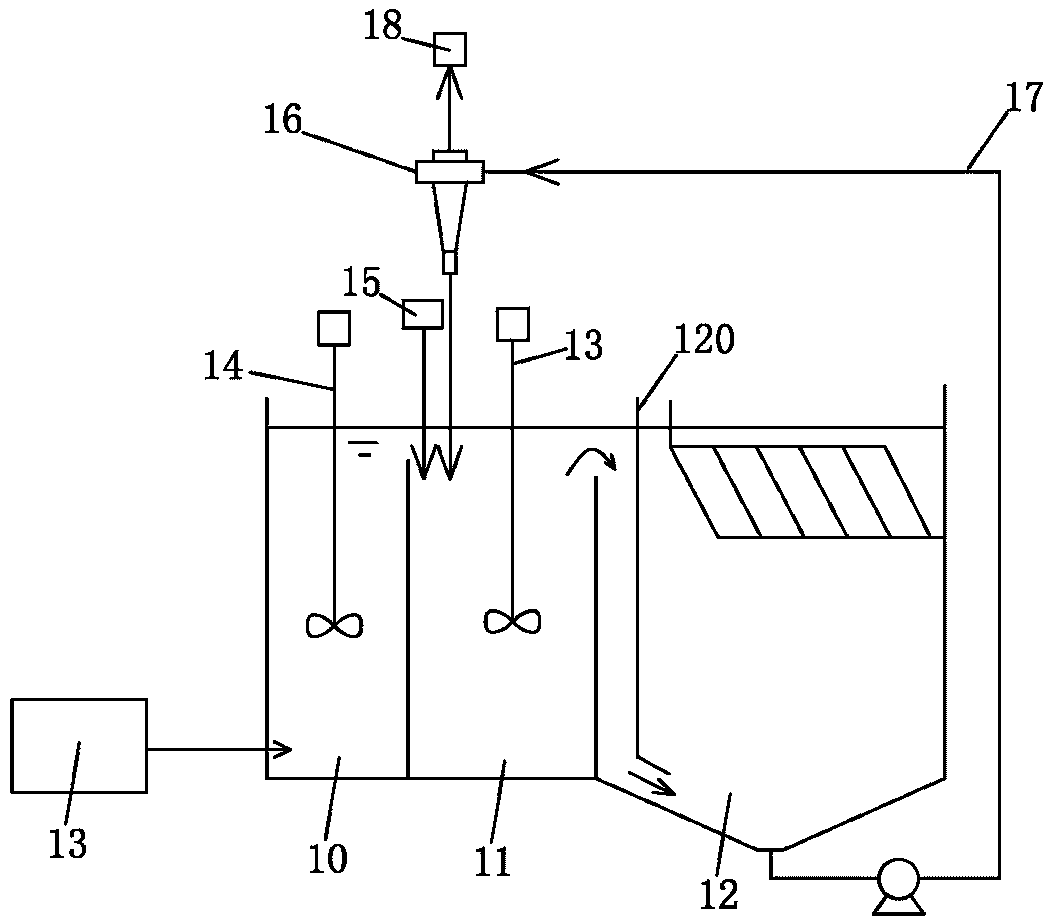

为达到上述目的，本实用新型提供了一种水处理用澄清设备，包括依次连接的絮凝池、混凝池和沉淀池，所述的絮凝池上设有絮凝剂添加装置，所述的混凝池上设有混凝剂添加装置，所述的絮凝池、混凝池上设有搅拌机，其特征在于：所述的混凝池内悬浮有细砂，所述的混凝池上设置水力旋流器，所述的沉淀池进水处设置导流挡板，所述的沉淀池底部通过一回流管道连接水力旋流器，所述的水力旋流器设有一细砂出口和一泥水出口，所述的细砂出口连接混凝池。
优选的，所述的沉淀池为高密度斜板沉淀池或高密度斜管沉淀池。
优选的，所述的泥水出口连接泥水处理系统。
采用上述技术方案，本实用新型所述的水处理用澄清设备，具有的有益效果为：
1)利用细砂为絮体形成的絮核，在高分子聚合物的作用下，将絮粒或悬浮固体粘附在细砂上，可以有效去除水中的浊度、色度、TOC、藻类、隐孢子虫等有害物质，且絮凝沉淀速度快;
2)采用水力旋流器分离细砂和含泥的水，分离速度快，效率高，占地面积小;
3)沉淀池设置导流板，采用高密度斜管或斜板，沉淀速度快，效率高。
