申请日2015.08.14
公开(公告)日2015.12.16
IPC分类号C02F1/52; B01F13/10; B01F1/00; C02F1/00
摘要
本实用新型公开一种污水处理剂溶解装置，包括溶解腔以及设置在溶解腔顶部的进料斗，还包括设置在溶解腔侧面的进水口;溶解腔中设有一与所述进水口相对的挡流板，挡流板将溶解腔纵向分割为液流溶解腔和机械溶解，液流溶解腔和机械溶解腔通过设置在挡流板上部的流体通道连通;所述进水口和进料斗与液流溶解腔连通;所述机械溶解腔中设有搅拌叶以及排料口;所述液流溶解腔的侧面设有破碎锥。
权利要求书
1.一种污水处理剂溶解装置，包括溶解腔以及设置在溶解腔顶部的进料斗，其特征在于：还包括设置在溶解腔侧面的进水口;溶解腔中设有与所述进水口相对的挡流板，挡流板将溶解腔纵向分割为液流溶解腔和机械溶解腔，液流溶解腔和机械溶解腔通过设置在挡流板上部的流体通道连通;所述进水口和进料斗与液流溶解腔连通;所述机械溶解腔中设有搅拌叶以及排料口;所述液流溶解腔的侧面设有破碎锥。
2.根据权利要求1所述的污水处理剂溶解装置，其特征在于：所述破碎锥包括锥状体以及设置在锥状体底部的磁体;所述液流溶解腔内壁镶嵌有钢块，所述锥状体通过磁体吸附在钢块上。
3.根据权利要求1或2任一项所述的污水处理剂溶解装置，其特征在于：所述进水口处设有一横向的提速板，提速板的底部设有平面，提速板的顶部设有突出的提速曲面;所述提速曲面的截面为半圆形。
说明书
一种污水处理剂溶解装置
技术领域
本实用新型涉及一种溶解装置，具体涉及一种污水处理剂溶解装置。
背景技术
污水处理剂，尤其是用于处理含金属离子污水的品种，一般包含有聚丙烯酰胺等絮凝剂，尽管这些絮凝剂及污水处理剂中的其他成分易溶于水，但如果将这种污水处理剂溶于水时加入水中过快、搅拌不均匀时，污水处理剂容易聚集成团，形成块状体。块状体表面将形成一层凝胶膜，阻碍块状体进一步溶解，不但延长配药搅拌时间、降低污水处理剂的使用效率，还容易堵塞管道、水泵等结构。为缓解污水处理剂在溶解时的聚集现象，现有技术一般采用缓慢加料、提高搅拌速度等技术手段。但上述技术手段将延长污水处理的周期、增加污水处理能耗。
实用新型内容
有鉴于此，本实用新型公开一种溶解均匀、溶解效率高的污水处理剂溶解装置。

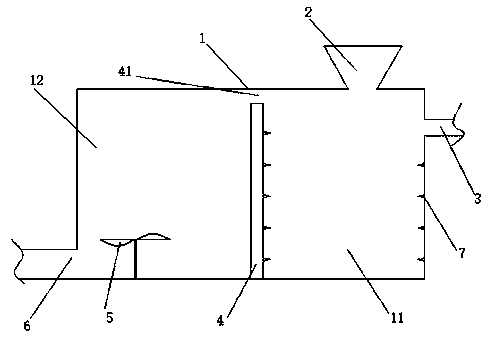

本实用新型的目的通过以下技术方案实现：一种污水处理剂溶解装置，包括溶解腔以及设置在溶解腔顶部的进料斗，还包括设置在溶解腔侧面的进水口;溶解腔中设有与所述进水口相对的挡流板，挡流板将溶解腔纵向分割为液流溶解腔和机械溶解腔，液流溶解腔和机械溶解腔通过设置在挡流板上部的流体通道连通;所述进水口和进料斗与液流溶解腔连通;所述机械溶解腔中设有搅拌叶以及排料口;所述液流溶解腔的侧面设有破碎锥。
本实用新型中，污水处理剂从进料斗进入液流溶解腔，在进水口进入的水流冲击下溶解。挡流板可以阻碍水流向前流动，并使之回流，与新进入的水流对冲，形成湍流，在液流溶解腔中向各个方向搅动液体和污水处理剂。由于液流溶解腔内水流无序度较高，污水处理剂可以快速扩散到液流溶解腔内液体的各个部位并充分溶解，避免因加料过快或溶解不及时污水处理剂相互聚集成团，从源头上避免污水处理剂形成难溶的块状体。此外，本实用新型还特别设置破碎锥，一旦有块状体形成，液流溶解腔内的湍流会带动块状体从多个方向撞击破碎锥，从而撕裂块状体表面的凝胶膜，促进块状体的消融。经过液流溶解腔处理，污水处理剂(尤其是其中的絮凝剂)可充分溶解在水中，无明显的块状体存留。此时液体经过流体通道，进入机械溶解腔，在搅拌叶的作用下进一步溶解，并通过排料口排出。本实用新型的溶解设备可以快速、均匀地溶解污水处理剂，还可避免污水处理剂形成难溶的块状体，从而有效地提高污水处理效率。
进一步的，所述破碎锥包括锥状体以及设置在锥状体底部的磁体;所述液流溶解腔内壁镶嵌有钢块，所述锥状体通过磁体吸附在钢块上。
为避免破碎锥的设置导致液流溶解腔难以清洁，本实用新型的破碎锥为可拆卸地安装在液流溶解腔内壁。特别的，是通过磁体的磁力吸附在液流溶解腔内壁的钢块上。实际使用时，可根据加料速度、进水速度调整破碎锥的数量、位置和大小。
进一步的，所述进水口处设有一横向的提速板，提速板的底部设有平面，提速板的顶部设有突出的提速曲面;所述提速曲面的截面为半圆形。
根据伯努利原理，水流经过提速曲面和平面的速度不同，使提速板两侧的压强不同，可局部提高进水口处水流混乱度，进一步提高污水处理剂的溶解速率。
