申请日2015.06.04
公开(公告)日2016.08.24
IPC分类号C02F9/02; C02F1/44
摘要
所述废水再生纯净水系统装置包括增压水泵，前反渗透装置和后反渗透装置。前反渗透装置和后反渗透装置均包括一个入水口、一个纯净水出水口和一个废水出水口。进一步地，管道水体通过增压水泵增压后进入前反渗透装置的入水口，并经过前反渗透装置反渗透分离后产生纯净水和废水，纯净水通过纯净水出水口进入储备水箱，废水则通过废水出水口进入后反渗透装置的入水口，经后反渗透装置再一次反渗透分离后产生纯净水和废水，纯净水通过纯净水出水口进入储备水箱，而废水则通过废水出水口作为污水排放掉。如果为了提升废水的利用率，则可以按上述原理和方法，将废水进行重复分离处理或多次处理即可。本装置可以节省70%水资源，大大降低制造成本。

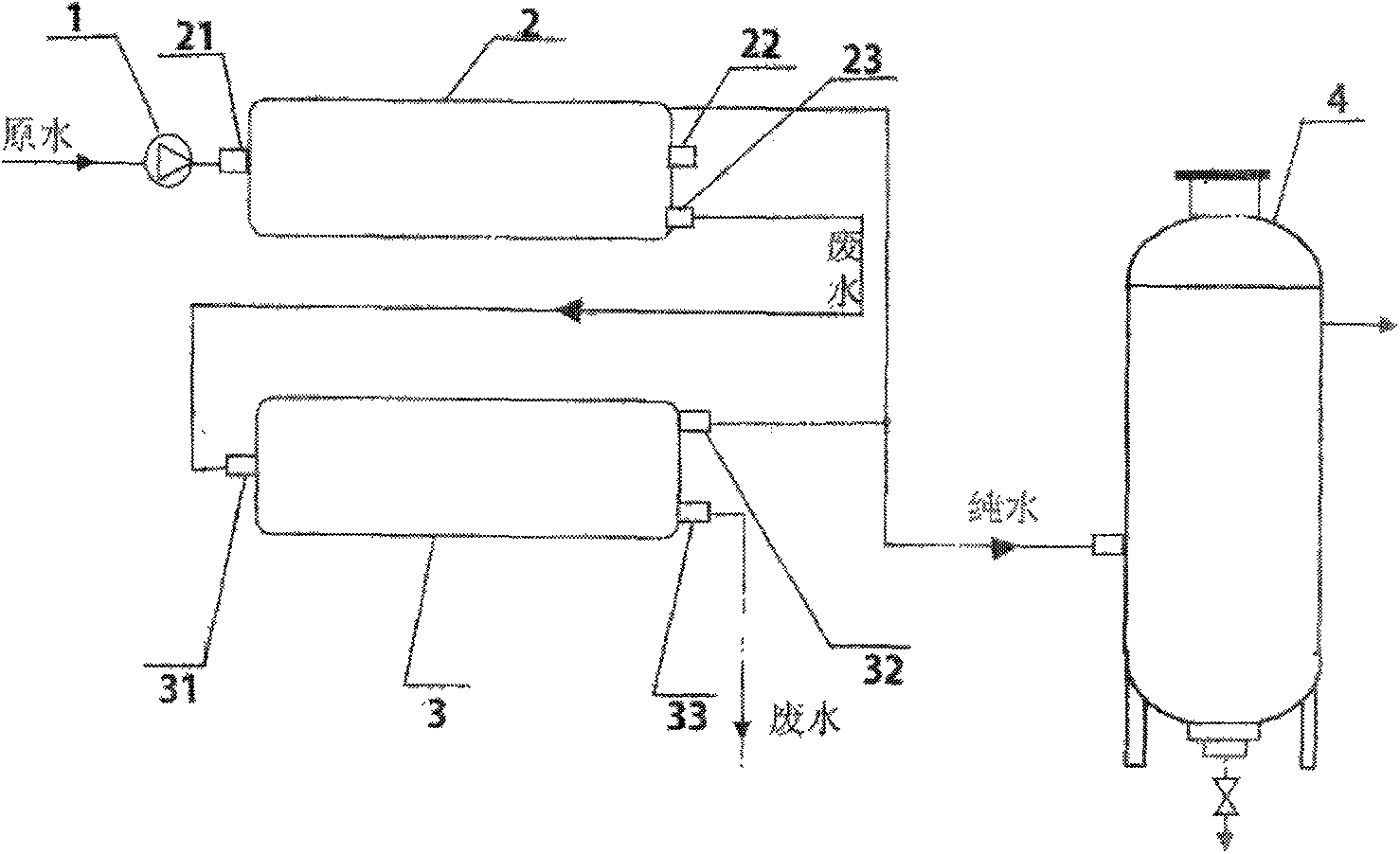

摘要附图
权利要求书
1.废水再生纯净水系统装置包括增压水泵，前反渗透装置，后反渗透装置，前反渗透装置和后反渗透装置都有一个入水口和一个纯净水出水口和一个废水出水口。进一步地，管道水体通过增压水泵增压后进入前反渗透装置的入水口，水体通过前反渗透装置反渗透分离后产生纯净水和废水，纯净水体通过纯净水出水口进入储备水箱，废水则通过废水出水口进入后反渗透装置的入水口，废水水体通过后反渗透装置再反渗透分离后产生纯净水和废水，纯净水水体通过纯净水出水口进入储备水箱，而废水则通过废水出水口作为污水排放掉，如果为了提升废水的利用率，按上述的原理和方法把要后反渗透装置的废水出水口排放的废水再进入下一层反渗透装置再分离处理一次，或排列多层进行多次处理。
2.根据权利要求“1”所述，本系统装置，延伸还有另外一种结构装置，所述废水再生纯净水装置包括增压水泵，前反渗透装置不单只一个，而是两个或两个以上并联起来成一组，也就是把入水口与入水口并联，纯净水出口与纯净水出口并联，废水出口和废水出口并联;同理，后反渗透装置不单只一个，而是两个或两个以上并联起来成一组，也就是把入水口与入水口并联，纯净水出口与纯净水出口并联，废水出口和废水出口并联。进一步地，管道水体通过增压水泵增压后进入前反渗透装置组的并联入水口，水体通过一个或多个前反渗透装置组反渗透分离后产生纯净水和废水，纯净水体通过并联后的纯净水出水口进入储备水箱，废水则通过并联后的废水出水口进入后反渗透装置组的并联入水口，废水水体通过后反渗透装置组再反渗透分离后产生纯净水和废水，纯净水水体通过并联后的纯净水出水口进入储备水箱，而废水则通过并联后的废水出水口作为污水排放掉，如果为了提升废水的利用率，按上述的原理和方法把要后反渗透装置组并联后的废水出水口排放的废水再次进入反渗透装置组再分离处理一次，或排列多层进行多次处理。
3.根据权利要求1所述，前反渗透装置的数量可以是一个或多个，后渗透装置的数量可以是一个或多个的不规则组合排列。
4.根据权利要求1和权利要求2所述，反渗透装置可以进行两次或多次以上分离处理。
5.根据权利要求1和权利要求2所述，反渗透的前置和后置的出水量和体积大小可以不一致。
6.根据权利要求2所述，本系统装置前反渗透装置组和后反渗透装置组的，前后数量可以相同，也可以不相同组合排列。
说明书
一种废水再生纯净水系统装置
一，技术领域
本发明涉及水体净化处理技术和设备领域，特别是针对反渗透(RO)膜制造纯净水过程中产生的废水进行再处理，从而产生出纯净水的设备装置。
二，背景技术
我国是一个净水资源严重缺乏的国家，净水资源的缺乏严重影响了人们的生活状况。近年来，城乡生活污水问题突出，虽大部分工厂废水和城市居民生活污水汇入排污管网集中处理，但偷排漏排现象严重。由于经济、社会发展不平衡，部分城镇以及广大农村地区并没有建设污水管网，居民生活污水排放正处于无序状态，直排、乱排现象普遍，导致部分河流水流恶化，地下水污染严重，若长期以往，必将严重危害人民群众的身体健康，解决水污染让居民喝上净化水，放心水，如何找到一种技术方法来解决受污染的水变成可饮用的健康水，迫在眉睫。
目前，很多地方采用超滤技术来处理城市自来水作为直饮水，虽然超滤膜可部分清除原水中含有的泥沙、铁锈、胶体物质、悬浮物，生化有机物，降低水的余氨值及农药污染等有害的物质，但超滤膜针对中国城市自来水质的农药残留、重金属、细菌、苯、苯系物等无法根除，所以水源地受重金属和化学物污染的情况下，用超滤净化处理技术不符合直接饮用标准。
为了达到直接饮用标准，彻底清除水体中农药残留、重金属、细菌、苯、苯系物等污染物，目前最常见的方法通过反渗透膜处理、分离制造出纯净水，而反渗透膜(RO膜)在制造纯净水过程中必须排掉大量的废水才能制造纯净水，在排掉的水当中好水当废水排掉，纯净水与废水的排比例往往达到1∶3以上，也就是说通过反渗透膜(RO)生产一吨的纯净水要排放掉3吨的废水，而这3吨的废水里面有95%的水体可以回收再处理成纯净水的，这是目前的纯净水制造技术和工艺出现严重的缺陷，而正因为上述技术的滞后造成了大量水资源浪费，同时产生了大量的废水对环境产生污染，这样的工艺技术造成纯净水生产成本过高，也不符合国家节能减排的政策要求。
二，发明内容
本发明的主要目的在于提供一种废水再生纯净水装置，旨在解决现有的纯净水制造过程中浪费大量水资源，制造成本高和废水排放量过大造成环境污染问题。
为了实现上述目的，本发明提供一种废水再生纯净水装置，所述废水再生纯净水装置包括增压水泵，前反渗透装置，后反渗透装置，前反渗透装置和后反渗透装置都有一个入水口和一个纯净水出水口和一个废水出水口。进一步地，管道水体通过增压水泵增压后进入前反渗透装置的入水口，水体通过前反渗透装置反渗透分离后产生纯净水和废水，纯净水体通过纯净水出水口进入储备水箱，废水则通过废水出水口进入后反渗透装置的入水口，废水水体通过后反渗透装置再反渗透分离后产生纯净水和废水，纯净水水体通过纯净水出水口进入储备水箱，而废水则通过废水出水口作为污水排放掉，如果为了提升废水的利用率，按上述的原理和方法把要后反渗透装置的废水出水口排放的废水再进入下一层反渗透装置再分离处理一次，或排列多层进行多次处理。这样按上述的原理和方法，反渗透装置每分离处理一次废水的量就不断减少，而纯净水的量就不断增加。
还有另外一种结构装置，所述废水再生纯净水装置包括增压水泵，前反渗透装置不单只一个，而是两个或两个以上并联起来成一组，也就是把入水口与入水口并联，纯净水出口与纯净水出口并联，废水出口和废水出口并联;同理，后反渗透装置不单只一个，而是两个或两个以上并联起来成一组，也就是把入水口与入水口并联，纯净水出口与纯净水出口并联，废水出口和废水出口并联。进一步地，管道水体通过增压水泵增压后进入前反渗透装置组的并联入水口，水体通过一个或多个前反渗透装置组反渗透分离后产生纯净水和废水，纯净水体通过并联后的纯净水出水口进入储备水箱，废水则通过并联后的废水出水口进入后反渗透装置组的并联入水口，废水水体通过后反渗透装置组再反渗透分离后产生纯净水和废水，纯净水水体通过并联后的纯净水出水口进入储备水箱，而废水则通过并联后的废水出水口作为污水排放掉，如果为了提升废水的利用率，按上述的原理和方法把要后反渗透装置组并联后的废水出水口排放的废水再次进入下一层反渗透装置组再分离处理一次，或排列多层进行多次处理。这样按上述的原理和方法，反渗透装置组每分离处理循环一次废水的量就不断减少，而纯净水的量就不断增加。这种并联式的反渗透装置组能大大的提高水体的处理量，满足大规模使用纯净水各行业的要求。
这样的结构装置，具有明显的优点：
1，把反渗透(RO系统)出来的废水再处理变成纯净水，转废为宝。
2，在制造纯净水过程中，节省70%的水资源。
3，大大降低了纯净水制造成本，减少了70%废水排放量。
