申请日2015.04.07
公开(公告)日2015.09.02
IPC分类号C02F1/14
摘要
一种自清洁的污水净化装置，主要包括外壳和浮板，其特征在于，所述外壳为空心球体，外壳底部设有若干筛孔，外壳内底部设置有储水槽，外壳顶部固定连接电机，所述电机的转轴上固定连接旋转刷的一端，所述旋转刷的另一端与外壳底部转轴连接，所述浮板与外壳固定连接，浮板顶部固定连接太阳能板和蓄电控制箱。可自动清洁筛孔表面堵塞物，漂浮在水面通过太阳照射使外壳内部渗透进的水蒸发，从而在储水槽内获得蒸馏水，结构设计简单，自动化度高。

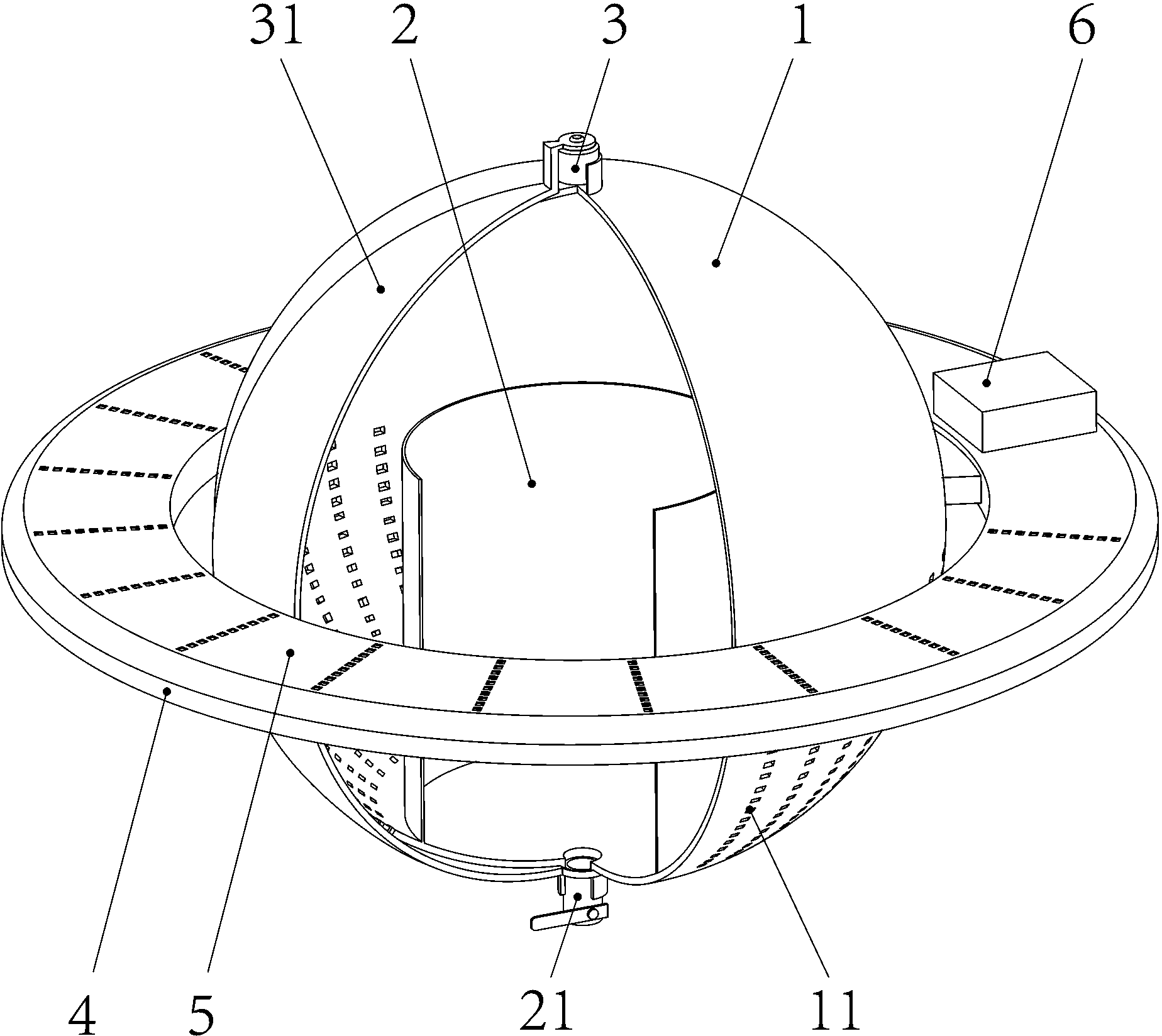

摘要附图
权利要求书
1.一种自清洁的污水净化装置，主要包括外壳(1)和浮板(4)，其特征在于，所述外壳(1)为空心球体，外壳(1)底部设有若干筛孔(11)，外壳(1)内底部设置有储水槽(2)，外壳(1)顶部固定连接电机(3)，所述电机(3)的转轴上固定连接旋转刷(31)的一端，所述旋转刷(31)的另一端与外壳(1)底部转轴连接，所述浮板(4)与外壳(1)固定连接，浮板(4)顶部固定连接太阳能板(5)和蓄电控制箱(6)。
2.根据权利要求1所述的一种自清洁的污水净化装置，其特征在于：所述外壳(1)为透明PVC材料。
3.根据权利要求1所述的一种自清洁的污水净化装置，其特征在于：所述筛孔(11)设置的区域在浮板(4)以下且在储水槽(2)与外壳(1)连接处以上的外壳(1)上。
4.根据权利要求1所述的一种自清洁的污水净化装置，其特征在于：所述储水槽(2)的高度高于太阳能板(5)，且储水槽(2)底部的外壳(1)上开有通孔，通孔内密封安装有水阀(21)。
5.根据权利要求1所述的一种自清洁的污水净化装置，其特征在于：所述旋转刷(31)为紧贴外壳(1)表面且能围绕外壳(1)表面旋转的圆弧形结构。
6.根据权利要求1所述的一种自清洁的污水净化装置，其特征在于：所述浮板(4)为圆环形结构，浮板(4)内环与外壳(1)通过一个小角度扇形结构连接。
7.根据权利要求1所述的一种自清洁的污水净化装置，其特征在于：所述蓄电控制箱(6)分别与太阳能板(5)和电机(3)电气连接。
说明书
一种自清洁的污水净化装置
技术领域
本实用新型涉及一种污水净化装置，特别涉及一种自清洁的污水净化装置。
背景技术
干旱少雨地区经常因无法喝到干净的饮用水，而导致各种疾病的发生，现有的大型污水净化系统往往因成本高无法建设，小型的污水净化器常会出现过滤膜堵塞和更换过滤膜成本较高的问题，所以亟需一种能自清洁堵塞物的污水净化装置。
发明内容
为了克服以上缺陷，本实用新型要解决的技术问题是：提出一种自清洁的污水净化装置。
本实用新型解决其技术问题所采用的技术方案是一种自清洁的污水净化装置，主要包括外壳和浮板，其特征在于，所述外壳为空心球体，外壳底部设有若干筛孔，外壳内底部设置有储水槽，外壳顶部固定连接电机，所述电机的转轴上固定连接旋转刷的一端，所述旋转刷的另一端与外壳底部转轴连接，所述浮板与外壳固定连接，浮板顶部固定连接太阳能板和蓄电控制箱。
进一步地，所述外壳为透明PVC材料。
进一步地，所述筛孔设置的区域在浮板以下且在储水槽与外壳连接处以上的外壳上。
进一步地，所述储水槽的高度高于太阳能板，且储水槽底部的外壳上开有通孔，通孔内密封安装有水阀。
进一步地，所述旋转刷为紧贴外壳表面且能围绕外壳表面旋转的圆弧形结构。
进一步地，所述浮板为圆环形结构，浮板内环与外壳通过一个小角度扇形结构连接。
进一步地，所述蓄电控制箱分别与太阳能板和电机电气连接。
本实用新型的有益效果是：可自动清洁筛孔表面堵塞物，漂浮在水面通过太阳照射使外壳内部渗透进的水蒸发，从而在储水槽内获得蒸馏水，结构设计简单，自动化度高。
