申请日2015.04.07
公开(公告)日2015.12.30
IPC分类号C02F101/30; C02F9/04
摘要
本实用新型公开了一种有机汞污水处理装置，属于环保设备领域。其有机汞污水处理装置，包括进液装置、催化氧化槽、沉淀絮凝装置和过滤装置，进液装置可将含有机废水连续的输送至催化氧化槽，催化氧化槽设置有出液管，可将氧化完毕的汞废水连续出料至预混槽内加入沉淀剂沉淀汞，再连续进入絮凝釜絮凝，再进入过滤装置过滤，从而实现的自动连续化处理，催化氧化槽内设置有催化剂放置槽，放置催化剂加上进气装置进入的空气实现有机汞的催化氧化，成本低、效率高。

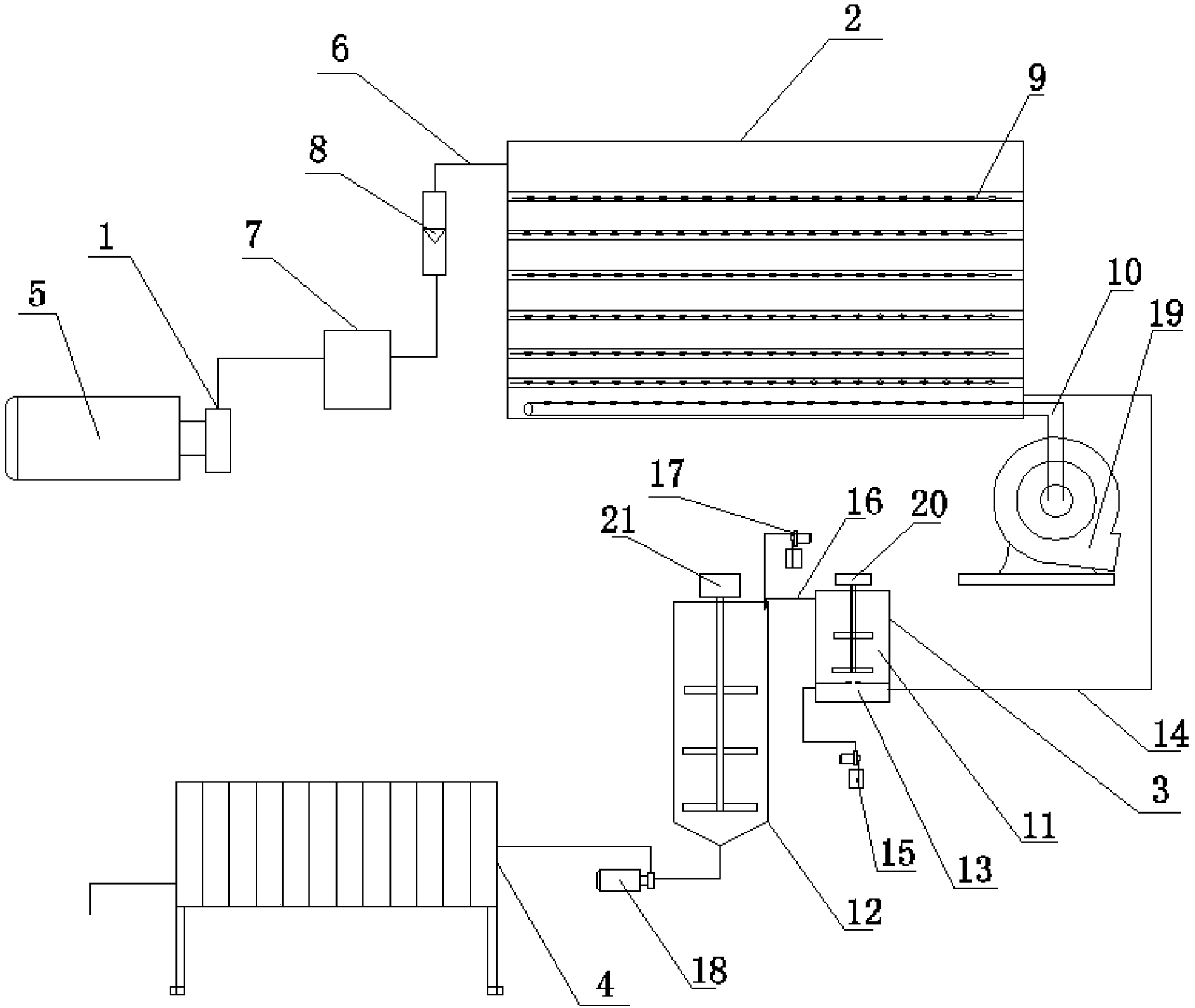

摘要附图
权利要求书
1.一种有机汞污水处理装置，其特征在于：包括进液装置(1)、催化 氧化槽(2)、沉淀絮凝装置(3)和过滤装置(4)，所述进液装置(1)包 括高压泵(5)，所述高压泵(5)通过进液管(6)与催化氧化槽(2)连接， 所述进液管(6)上设置有过滤器(7)和流量计(8)，所述催化氧化槽(2) 内设置有催化剂放置槽(9)，所述催化氧化槽(2)底部设置有进气管(10)， 所述沉淀絮凝装置(3)包括预混槽(11)和絮凝釜(12)，所述预混槽(11) 底部设置有预混室(13)，所述预混室(13)与催化剂放置槽(9)上的出 液管(14)和加药计量装置(15)连通，所述预混槽(11)和絮凝釜(12) 之间通过溢流管(16)连接，所述絮凝釜(12)上设置有絮凝剂计量加入装 置(17)，所述絮凝釜(12)与输料泵(18)连接。
2.根据权利要求1所述的有机汞污水处理装置，其特征在于：所述催化 剂放置槽(9)壁上有直径为0.5-5mm的小孔。
3.根据权利要求1所述的有机汞污水处理装置，其特征在于：所述进气 管(10)与进气装置(19)连接，所述进气管(10)上分布着直径为0.5-10mm 的小孔。
4.根据权利要求1所述的有机汞污水处理装置，其特征在于：所述预混 槽(11)设置有混合搅拌装置(20)。
5.根据权利要求1所述的有机汞污水处理装置，其特征在于：所述絮凝 釜(12)设置有絮凝搅拌装置(21)。
说明书
有机汞污水处理装置
技术领域
本实用新型涉及有机汞污水处理装置，属于环保设备领域。
背景技术
有机汞是可溶于水的，目前世界上还没有一种工艺或装置能有效的直接去 除有机汞，但是对于无机汞的去除工艺却比较成熟。那么对于含有有机汞的污 水就需要首先想办法将有机汞转化为无机汞，然后将无机汞离子转化为不溶于 水的化合物沉淀去除;而不溶于水的汞化合物是很多的，所以说去除有机汞的 关键是有机汞到无机汞的转化。如何通过技术创新来彻底解决有机汞转化为无 机汞，这是一个技术问题。
在传统的有机污水处理技术中，一般有物理化学处理技术、生物处理技术 以及生态处理技术。但由于有机污水污染物浓度高、毒性大、可生化性差，很 难进行生物处理。因此世界上大多数有机化工污水处理技术多采用物理化学为 主、其他处理技术为辅相结合的处理工艺。
化学催化氧化法可加速有机物与氧化剂之间的化学反应，通过化学氧化， 可以使废水中的有机物和无机物氧化分解，从而降低废水的BOD和COD值，使 废水中有毒物质无害化，降解过程中又可产生氧化性更强的基团，在某些难降 解有机废水处理中具有很高的处理效率，同时可进一步优化废水处理技术的组 合应用，随着研究的不断深入，催化氧化法将是一种非常有竞争力的难降解有 机废水处理新技术。
实用新型内容
针对以上问题，本实用新型提供了一种有机汞污水处理装置，能够实现 有机汞废水的自动连续化处理，同时引入催化氧化槽可以利用催化剂加空气 低成本的将有机汞转化成无机汞，除汞效率高，得到的废水可达标排放。
本实用新型通过以下技术手段解决上述技术问题：
本实用新型的有机汞污水处理装置，包括进液装置、催化氧化槽、沉淀 絮凝装置和过滤装置，所述进液装置包括高压泵，所述高压泵通过进液管与 催化氧化槽连接，所述进液管上设置有过滤器和流量计，所述催化氧化槽内 设置有催化剂放置槽，所述催化氧化槽底部设置有进气管，所述沉淀絮凝装 置包括预混槽和絮凝釜，所述预混槽底部设置有预混室，所述预混室与催化 剂放置槽上的出液管和加药计量装置连通，所述预混槽和絮凝釜之间通过溢 流管连接，所述絮凝釜上设置有絮凝剂计量加入装置，所述絮凝釜与输料泵 连接。
进一步的，所述催化剂放置槽壁上有直径为0.5-5mm的小孔。
进一步的，所述进气管与进气装置连接，所述进气管上分布着直径为 0.5-10mm的小孔。
进一步的，所述预混槽设置有混合搅拌装置。
进一步的，所述絮凝釜设置有絮凝搅拌装置。
本实用新型的有益效果：本实用新型的有机汞污水处理装置，包括进液装 置、催化氧化槽、沉淀絮凝装置和过滤装置，进液装置可将含有机废水连续 的输送至催化氧化槽，催化氧化槽设置有出液管，可将氧化完毕的汞废水连 续出料至预混槽内加入沉淀剂沉淀汞，再连续进入絮凝釜絮凝，再进入过滤 装置过滤，从而实现的自动连续化处理，催化氧化槽内设置有催化剂放置槽， 放置催化剂加上进气装置进入的空气实现有机汞的催化氧化，沉淀时预混槽 内设置有预混室，可强化混合效率，成本低、效率高。
