申请日2015.04.27
公开(公告)日2015.07.15
IPC分类号C02F11/12
摘要

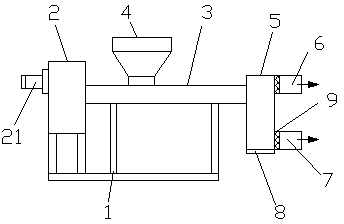

本发明公开了一种漂染污泥自动压缩脱水装置，包括：固定支撑架、搅动料筒和减速机，所述搅动料筒中同心设置有一根螺杆，所述螺杆的后端与减速机的输出端相连接，所述搅动料筒上方连接设置有一个进料斗，所述搅动料筒的前端设置有一个向下延伸的密封箱体，所述密封箱体前端的顶部设置有相连通的第一出水管，所述密封箱体前端的底部设置有相连通的第二出水管，所述第一出水管、第二出水管与密封箱体之间分别设置有过滤网，所述密封箱体底部设置有一块密封门板。通过上述方式，本发明所述的漂染污泥自动压缩脱水装置，打开密封门板，即可倒出压缩后的污泥和杂质，工作的效率高，便于废水的进一步处理。
权利要求书
1.一种漂染污泥自动压缩脱水装置，包括：固定支撑架、搅动料筒和减速机，所述减速机和搅动料筒分别设置在固定支撑架上，所述减速机设置在搅动料筒的后端，其特征在于，所述搅动料筒中同心设置有一根螺杆，所述螺杆的后端与减速机的输出端相连接，所述搅动料筒上方连接设置有一个进料斗，所述搅动料筒的前端设置有一个向下延伸的密封箱体，所述密封箱体前端的顶部设置有相连通的第一出水管，所述密封箱体前端的底部设置有相连通的第二出水管，所述第一出水管、第二出水管与密封箱体之间分别设置有过滤网，所述密封箱体底部设置有一块密封门板。
2.根据权利要求1所述的漂染污泥自动压缩脱水装置，其特征在于，所述搅动料筒水平设置在固定支撑架的上方。
3.根据权利要求1所述的漂染污泥自动压缩脱水装置，其特征在于，所述减速机的输入端连接设置有一个调速电机。
说明书
一种漂染污泥自动压缩脱水装置
技术领域
本发明涉及漂染污泥处理领域，特别是涉及一种漂染污泥自动压缩脱水装置。
背景技术
坯布的颜色比较单一，一般都是白色，使用范围有限，需要进行漂染才能得到各种颜色的面料。
在面料的漂染过程中，使用大量的水溶液，水溶液在漂染过程中因为添加剂或者面料原因，会产生大量的杂质和污泥而形成废水，因为这些废水的杂质和污泥内含有污染物，不能直接进行排放或者重复利用，需要把污泥单独进行提取，而目前一般采用沉淀池进行沉淀过滤，效率低。
发明内容
本发明主要解决的技术问题是提供一种漂染污泥自动压缩脱水装置，快速提取在废水中的污泥，效率高。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种漂染污泥自动压缩脱水装置，包括：固定支撑架、搅动料筒和减速机，所述减速机和搅动料筒分别设置在固定支撑架上，所述减速机设置在搅动料筒的后端，所述搅动料筒中同心设置有一根螺杆，所述螺杆的后端与减速机的输出端相连接，所述搅动料筒上方连接设置有一个进料斗，所述搅动料筒的前端设置有一个向下延伸的密封箱体，所述密封箱体前端的顶部设置有相连通的第一出水管，所述密封箱体前端的底部设置有相连通的第二出水管，所述第一出水管、第二出水管与密封箱体之间分别设置有过滤网，所述密封箱体底部设置有一块密封门板。
在本发明一个较佳实施例中，所述搅动料筒水平设置在固定支撑架的上方。
在本发明一个较佳实施例中，所述减速机的输入端连接设置有一个调速电机。
本发明的有益效果是：本发明指出的一种漂染污泥自动压缩脱水装置，废水直接导入进料斗，然后在螺杆的推动下不断涌入密封箱体，废水中的水从第一出水管和第二出水管排出，而污泥和杂质被隔离并沉入密封箱体下方，积累到一定程度后，打开密封门板，倒出压缩后的污泥和杂质，工作的效率高，便于废水的进一步处理。
