申请日2015.04.27
公开(公告)日2015.08.26
IPC分类号B01D24/02; C02F1/50
摘要

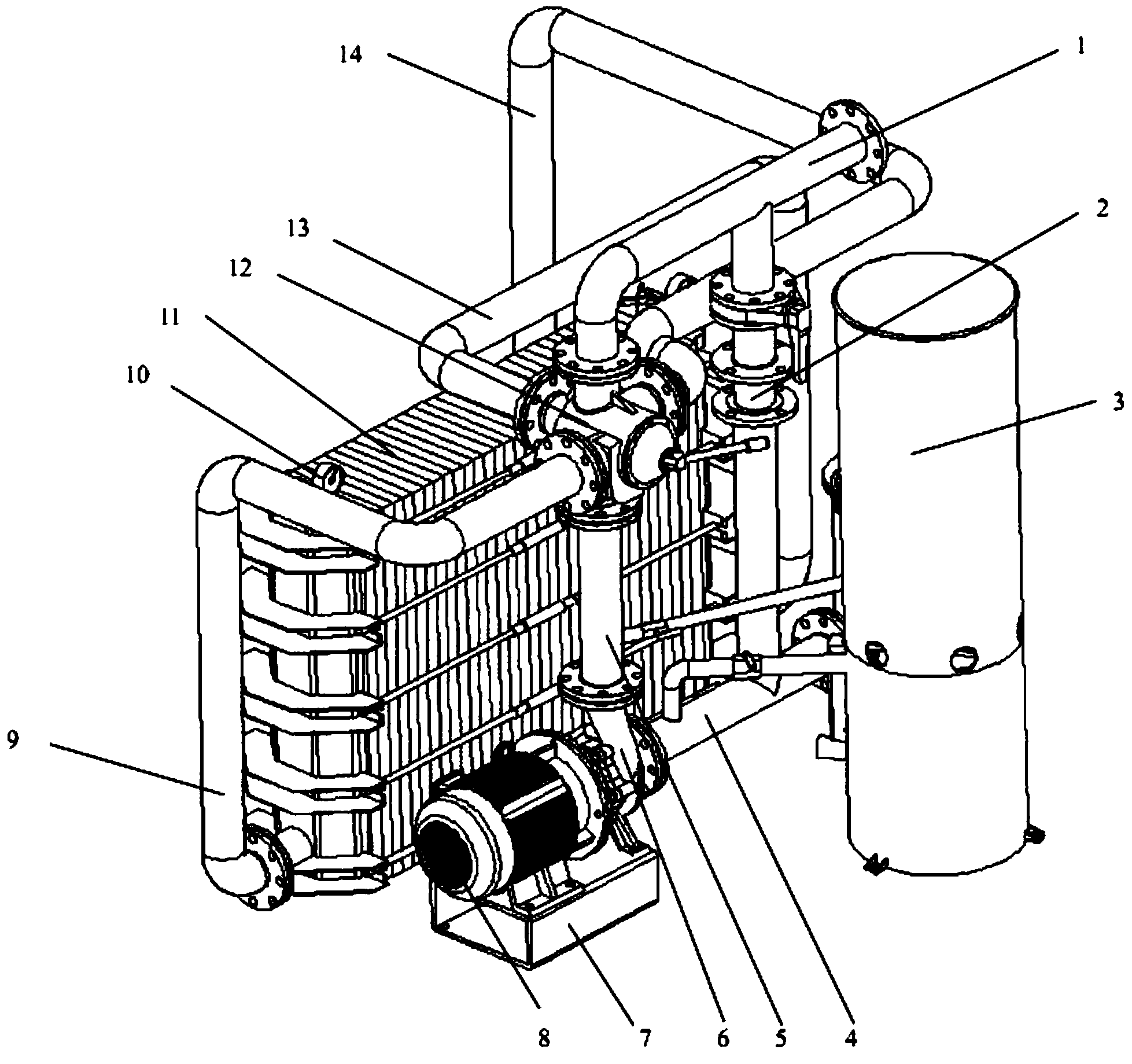

本实用新型提供了一种水处理的自动过滤系统，混合用管道的入口端连接泳池，另一端连接到五通阀的一个阀门。毛发收集器设置在混合用管道的入口端处，自动投药机连接到混合用管道。五通阀的一个阀门通过管道连接到硅藻过滤组件的入口，一个阀门通过管道连接到硅藻过滤组件的出口，一个阀门通过管道连接进水管，一个阀门通过管道连接排水管。本实用新型通过自动投药机和过滤单元连接的简单结构，实现定期自动投放药物，且实现药物投放与过滤的顺序分步进行;采用五通阀使整个水处理过程都围绕与五通阀连接的设备进行，使实用新型的结构紧凑，保证其体积小、占用空间少。
权利要求书
1.一种水处理的自动过滤系统，包括过滤单元，其特征在于：还包括自动 投药机和混合用管道，所述自动投药机通过混合用管道与所述过滤单元连接。
2.根据权利要求1所述的水处理的自动过滤系统，其特征在于：还包括五 通阀，所述五通阀的一个阀门连接混合用管道，一个阀门连接过滤单元的入口， 一个阀门连接过滤单元的出口，其他两个阀门分别连接到进水管、排水管。
3.根据权利要求2所述的水处理的自动过滤系统，其特征在于：还包括毛 发收集器，所述毛发收集器设置在所述混合用管道的入口端处。
4.根据权利要求1-3任一所述的水处理的自动过滤系统，其特征在于：还 包括溢流管道，所述溢流管道连接所述混合用管道、所述进水管。
5.根据权利要求4所述的水处理的自动过滤系统，其特征在于：还包括压 力表，所述五通阀连接所述过滤单元入口的管道上设置压力表，所述五通阀连 接所述排水管上设置压力表。
6.根据权利要求5所述的水处理的自动过滤系统，其特征在于：还包括泵， 所述泵连接混合用管道。
7.根据权利要求6所述的水处理的自动过滤系统，其特征在于：还包括电 机，所述电机连接泵。
8.根据权利要求7所述的水处理的自动过滤系统，其特征在于：所述电机 为三相异步电机。
9.根据权利要求7或8所述的水处理的自动过滤系统，其特征在于：所述 泵为单级离心泵。
10.根据权利要求9所述的水处理的自动过滤系统，其特征在于：所述过 滤单元的数量为两个以上，所述过滤单元形成过滤组件。
说明书
一种水处理的自动过滤系统
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种水处理的全自动过滤系统。
背景技术
在生产生活中，水的质量受到越来越多的关注，可靠的水处理设备可以降 低生产成本，可以节省处理费用。目前游泳池系统的水循环处理多采用多级分 步的过滤，设备体积大，占空间。而且这些过滤装置内都没有设置投药器，直 接将过滤用的药物直接设置在过滤系统内部，导致需要定期开启过滤装置进行 换药，整个滤过系统结构复杂。
实用新型内容
本实用新型的目的是提供一种水处理的自动过滤系统，自动投药器与过滤 单元连接，自动定期加入药物，无需定期开启过滤装置加药，系统结构简单。
为了达到上述目的，本实用新型提供如下技术方案：
一种水处理的自动过滤系统，包括过滤单元，还包括自动投药机和混合用 管道，自动投药机通过混合用管道与过滤单元连接。需要进行处理的水流入混 合用管道，自动投药机的药物也流入混合用管道，水先通过药物消毒后，再流 入过滤单元过滤。本实用新型结构简单，能够定期自动投放药物，且能够实现 药物消毒与过滤的顺序分步进行。
进一步地，还包括五通阀，五通阀的一个阀门连接混合用管道，一个阀门 连接过滤单元的入口，一个阀门连接过滤单元的出口，其他的两个阀门分别连 接到进水管、排水管。混合药物后的水通过五通阀流向过滤单元，过滤后的水 回流到五通阀，再流回泳池。五通阀的一个阀门与排水管连接，方便对本实用 新型进行反冲洗流程。当需要对过滤单元进行冲洗，保证其过滤效率时，闭合 五通阀与混合用管道连接的阀门，水从进水管流向五通阀，经过滤单元的出口 流向过滤单元的入口，在此过程中将过滤单元中的杂物反冲出来，再回流到五 通阀，通过排水管排走。整个水处理过程都围绕与五通阀连接的设备进行，水 处理过程的流程短，使本实用新型的结构紧凑，保证其体积小、占用空间少。
进一步地，还包括毛发收集器，毛发收集器设置在混合用管道的入口端处。 水在进行消毒过滤前，先通过毛发收集器将水中的杂物去除，再从进水管道中 流入混合用管道。
进一步地，还包括溢流管道，溢流管道连接混合用管道、进水管。当进入 混合用管的水流过大时，水从溢流管道进入进水管，从进水管回流到泳池，防 止本实用新型工作负荷过重。
进一步地，还包括压力表，在五通阀连接过滤单元入口的管道上设置压力 表，在五通阀连接下水道的管道上设置压力表。分别检测过滤阶段、反冲洗阶 段的水压状态，为五通阀的各个阀门的控制提供相应的数据信息，防止内部压 力过大，对其造成损害。
进一步地，还包括泵，泵连接混合用管道。泵产生压力将水吸入混合用管 道。
进一步地，还包括电机，电机连接泵。
进一步地，电机为三相异步电机。
进一步地，泵为单级离心泵。
进一步地，过滤单元的数量为两个以上，过滤单元形成过滤组件。通过增 加或减少过滤单元，能够实现不同的过滤级别。
本实用新型的有益效果为：
1)通过自动投药机和过滤单元连接的简单结构，实现定期自动投放药物， 且实现药物投放与过滤的顺序分步进行;
2)采用五通阀使整个水处理过程都围绕与五通阀连接的设备进行，实用新 型的结构紧凑，保证其体积小、占用空间少;
3)压力表分别检测过滤前后的水压状态，为五通阀的各个阀门的控制提供 相应的数据信息。
