申请日2015.04.27
公开(公告)日2015.08.26
IPC分类号E04D13/16
摘要
本发明公布了金属屋面开孔防水处理施工方法，该施工方法包括如下施工步骤：屋面板切割、吊篮放置及样式、支托安装、导水板安装和切口周边涂胶、底座安装、外层防水涂刷步骤组合而成，它克服了现有技术的金属屋面漏水问题，具有定位灵活、支架安装方便、施工成本低、止水胶不易老化、底座周边不开脱、双重保险、防水效果优越等特点。
权利要求书
1.金属屋面开孔防水处理施工方法，其特征在于：该施工方法包 括如下施工步骤：

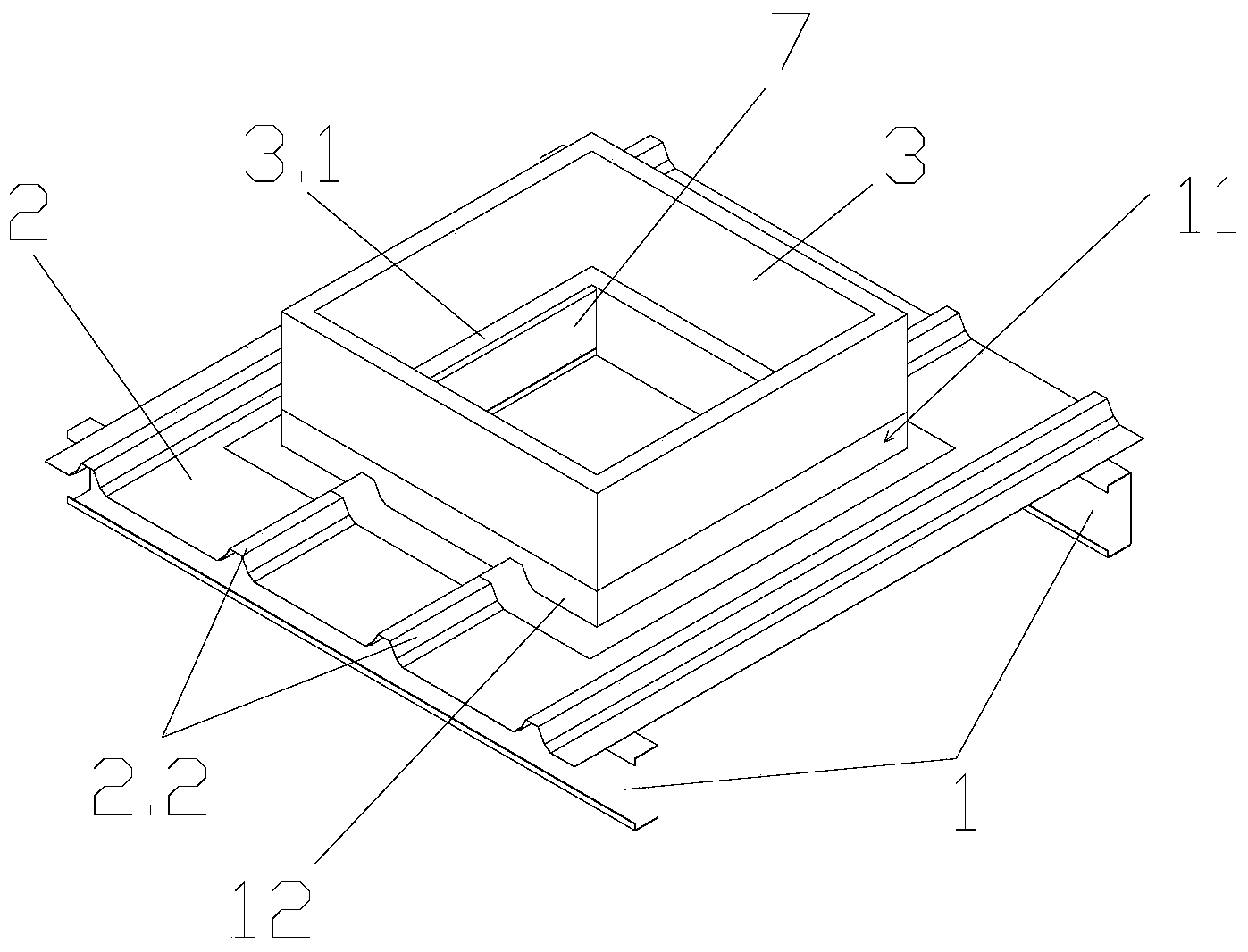

①.屋面板切割：在两个屋面檩条(1)上搭接有屋面板(2)，两 个所述的屋面檩条(1)位于所述的屋面板(2)的下方，两个所述的 屋面檩条(1)互相平行。在所述的屋面板(2)上切割有与底座(3) 大小尺寸配套的屋面开口(2.1);
②.吊篮放置及样式.在所述的屋面板(2)上安装有两根木条(4)， 在两个所述的木条(4)之间搭接有横木条(5)，在所述的横木条5 上悬挂有吊篮(6);两个所述的木条(4)互相平行，两个所述的木 条(4)位于所述的屋面檩条(1)的正上方。
③.支托安装：在两个所述的屋面檩条(1)内支托构件(7)，所 述的支托构件(7)包括两根支托檩条(7.1)和短边支托檩条(7.2);
④.导水板安装和切口周边涂胶：在所述的屋面开口(2.1)内安 装有支托构件(7)，在屋面板(2)上设置有导水板(8)，涂刷止水 胶(9)在整个屋面板(2)上;
⑤.底座安装：安装底座(3)在所述的屋面开口(2.1)上，底 座(3)的内侧边缘(3.1)用自攻钉(10)固定在屋面板(2)上;
⑥外层防水涂刷：在底座(3)与屋面板波峰(2.2)连接处有梯 形缺口(11)，在所述的梯形缺口(11)上涂刷有防水涂层(12)。
2.根据权利要求1所述的金属屋面开孔防水处理施工方法，其特 征在于：在施工步骤⑥中，所述的防水涂层(12)为三层涂刷而成， 最下层为基层涂料，中间层为聚脂布，最上层为表层涂料。
3.根据权利要求1所述的金属屋面开孔防水处理施工方法，其特 征在于：在施工步骤③中，所述的两根支托檩条(7.1)与短边支托 檩条(7.2)之间用自攻钉(10)固定。
4.根据权利要求1所述的金属屋面开孔防水处理施工方法，其 特征在于：在施工步骤⑥中，所述的底座(3)的内侧边缘(3.1)向 内凹陷。
说明书
金属屋面开孔防水处理施工方法
技术领域
本发明涉及到屋面防水处理的技术领域，更加具体的是一种金属 屋面开孔防水处理施工方法。
背景技术
一直以来，金属屋面漏水是轻钢建筑的一个最主要的质量问题。 它不仅严重影响了建筑的使用，同时也增加了建筑的后期使用的维修 成本。目前，国内所有的钢结构公司均为此而感到困扰。所以，如何 做好屋面开孔防水，提高产品质量成为我们当前急切需要解决的一个 技术难题。
发明内容
本发明的目的在于克服上述背景技术的不足之处，而提出一种金 属屋面开孔防水处理施工方法
金属屋面开孔防水处理设计制作及施工方法，它包括如下施工步 骤：①.屋面板切割：在两个屋面檩条上搭接有屋面板，两个所述的 屋面檩条位于所述的屋面板的下方，两个所述的屋面檩条互相平行。 在所述的屋面板上切割有与底座大小尺寸配套的屋面开口;
②.吊篮放置及样式.在所述的屋面板上安装有两根木条，在两个 所述的木条之间搭接有横木条，在所述的横木条上悬挂有吊篮;两个 所述的木条互相平行，两个所述的木条位于所述的屋面檩条的正上 方。
③.支托安装：在两个所述的屋面檩条内支托构件，所述的支托 构件包括两根支托檩条和短边支托檩条;
④.导水板安装和切口周边涂胶：在所述的屋面开口内安装有支 托构件，在屋面板上设置有导水板，涂刷止水胶在整个屋面板上;
⑤.底座安装：安装底座在所述的屋面开口上，底座的内侧边缘 用自攻钉(10)固定在屋面板上;
⑥外层防水涂刷：在底座与屋面板波峰连接处有梯形缺口，在所 述的梯形缺口上涂刷有防水涂层。
在上述技术方案中：在施工步骤⑥中，所述的防水涂层为三层涂 刷而成，最下层为基层涂料，中间层为聚脂布，最上层为表层涂料。
在上述技术方案中：在施工步骤③中，所述的两根支托檩条与短 边支托檩条之间用自攻钉固定。
在上述技术方案中：在施工步骤⑥中，所述的底座的内侧边缘向 内凹陷。
本发明具有如下优点：1.具有定位灵活、支架安装方便、施工成 本低、止水胶不易老化、底座周边不开脱、双重保险、防水效果优越 等特点;2.不仅可用于各个位置的风机、管道等屋面开孔的防水处理， 而且也可用于屋面采光带的防水处理;3.主要原理就是将被风机等阻 断的波中的水流引入旁边波槽中流出，同时保证了相关的接缝处有很 好的防水密封性。
