申请日2015.04.23
公开(公告)日2015.08.19
IPC分类号C02F3/12
摘要
本发明公开了一种生物法污水处理系统，包括反应池，所述反应池中设置有生物反应器，所述生物反应器包括至少一组生物反应组，所述生物反应组包括两块相互平行的生物膜，所述生物膜之间具有封闭的气流通道，所述气流通道的入口端和出口端分别连接有进气管和出气管，所述生物膜为硅橡胶膜或疏水性聚合膜。本发明利于提高传氧效率以提高污水处理能力，本发明还具有便于控制污水处理工艺参数的优点。
权利要求书

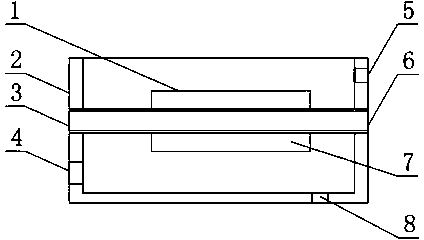

1.一种生物法污水处理系统，包括反应池(2)，所述反应池(2)中设置有生物反应器(1)，其特征在于，所述生物反应器(1)包括至少一组生物反应组，所述生物反应组包括两块相互平行的生物膜(8)，所述生物膜(7)之间具有封闭的气流通道，所述气流通道的入口端和出口端分别连接有进气管(3)和出气管(6)，所述生物膜(7)为硅橡胶膜或疏水性聚合膜。
2.根据权利要求1所述的一种生物法污水处理系统，其特征在于，还包括设置在反应池(2)侧壁上的进水管(4)和出水管(5)，所述进水管(4)位于生物反应器(1)的下方，所述出水管(5)位于生物反应器(1)的上方。
3.根据权利要求2所述的一种生物法污水处理系统，其特征在于，所述进水管(4)和出水管(5)均不止一个。
4.根据权利要求1所述的一种生物法污水处理系统，其特征在于，所述反应池(2)的底部还设置有排尽口(8)。
5.根据权利要求1所述的一种生物法污水处理系统，其特征在于，所述生物反应组为多组，且生物反应组在反应池(2)的深度方向上呈层叠分布，每组生物反应组之间的间距不大于15cm。
说明书
一种生物法污水处理系统
技术领域
本发明涉及污水处理领域，特别是涉及一种生物法污水处理系统。
背景技术
当前，水资源是世界各国普遍面临急需解决的问题之一。据联合国世界资源研究所研究报道，世界水资在质和量的方面都面临着比其它资源和比以往都更为严峻的局面。据统计全球每年工业用水量上万亿m3，而这一现象世界各地状况极不相同，需求量与有限的可以用水资源极不适应，并且全世界每年排向自然水体的工业和生活废水也为千亿m3，造成35%以上的淡水资源受到污染，因而治理水体污染将尤为重要。在一定意义上说世界各地经济发展的快慢将依据可利用水资源的状况而确定。
我国的水资源也面临严重的污染问题。大量工业废水不达标外排，绝大部分生活污水不经处理直接排放，广大农村地区不合理使用化肥、农药等农用化学物质，对地表水影响日趋严重。全国大部分城市和地区的淡水资源己受到水质恶化和水生态系统被破坏的威胁。由于全国80%左右的污水未经任何处理直接排入水域，造成全国1/3以上的河段受到污染，90%以上的城市水域污染严重，近50%的重点城镇水源地不符合饮用水标准。我国城市水资源质量也较差，大部分城市和地区地下水位连续下降，形成了不同规模的地下水降落漏斗，形势相当严峻。造成水资源受到严重污染的根本原因是大量生产生活废水未经处理或虽经处理但未达标。这些未得充分利用的废水即污染环境，又浪费资源，迫切需要进行资源化利用。水中的各种污染物中，有机污染物，尤其是高浓度的有机污染物，不仅在水中存在时间长、迁移范围广，而且危害大、处理难度大，一直是环保领域的一个重要研究课题。
发明内容
针对上述现有技术中水中的各种污染物中，有机污染物，尤其是高浓度的有机污染物，不仅在水中存在时间长、迁移范围广，而且危害大、处理难度大，一直是环保领域的一个重要研究课题的问题，本发明提供了一种生物法污水处理系统。
针对上述问题，本发明提供的一种生物法污水处理系统通过以下技术要点来达到目的：一种生物法污水处理系统，包括反应池，所述反应池中设置有生物反应器，所述生物反应器包括至少一组生物反应组，所述生物反应组包括两块相互平行的生物膜，所述生物膜之间具有封闭的气流通道，所述气流通道的入口端和出口端分别连接有进气管和出气管，所述生物膜为硅橡胶膜或疏水性聚合膜。
本发明中，通过在相互平行的生物膜之间通过进气管和出气管通入空气或氧气，这样，生物膜的两侧分别为氧气侧和反应侧，此情况可从氧气与膜的接触时间和接触面积两个方面，便于氧气传递至膜系统中，利于提高传氧效率以提高污水处理能力;同时，由于相较于传统气泡曝气结构，由于氧气与生物膜接触面积一定，本发明还具有便于控制污水处理工艺参数的优点。
更进一步的技术方案为：
为使得进入到反应池的污水能够有效的与生物反应器接触，还包括设置在反应池侧壁上的进水管和出水管，所述进水管位于生物反应器的下方，所述出水管位于生物反应器的上方。
为实现污水能够在反应池中均匀的流动，利于有机质去除率，所述进水管和出水管均不止一个。
为便于反应池中污泥的排出，所述反应池的底部还设置有排尽口。
为提高本反应池的污水处理能力，所述生物反应组为多组，且生物反应组在反应池的深度方向上呈层叠分布，每组生物反应组之间的间距不大于15cm。
本发明具有以下有益效果：
通过在相互平行的生物膜之间通过进气管和出气管通入空气或氧气，这样，生物膜的两侧分别为氧气侧和反应侧，此情况可从氧气与膜的接触时间和接触面积两个方面，便于氧气传递至膜系统中，利于提高传氧效率以提高污水处理能力;同时，由于相较于传统气泡曝气结构，由于氧气与生物膜接触面积一定，本发明还具有便于控制污水处理工艺参数的优点。
