申请日2015.04.23
公开(公告)日2015.09.02
IPC分类号G01N15/08
摘要
本实用新型涉及一种土壤渗滤液排水装置,包括用于种植树木的试验设备,在所述试验设备的底部设有排水槽,所述排水槽内安装有排水管;所述试验设备的底部还铺设有过滤层;所述排水管上均匀布设多个排水孔,所述排水管的一端的管口伸出所述试验设备,所述管口安装用于控制水流速度的球阀,球阀下方安装自计式雨量筒;所述自计式雨量筒通过信号线与数据采集器连接。本实用新型采用自计式雨量筒,且通过信号线与数据采集器连接,实时测定渗滤液的出现时间、频率及强度;过滤层可以过滤掉不需要的杂质,提高试验的准确性,并可延长实验设施的寿命;自计式雨量筒及数据采集器可以提高试验数据的准确性,并减少人员工作量。
1.一种土壤渗滤液排水装置,包括用于种植树木的试验设备,其特征在于,在所述试验设备的底部设有排水槽,所述排水槽内安装有排水管;所述试验设备的底部还铺设有过滤层;所述排水管上均匀布设多个排水孔,所述排水管的一端的管口伸出所述试验设备,所述管口安装用于控制水流速度的球阀,所述球阀下方安装自计式雨量筒;所述自计式雨量筒通过信号线与数据采集器连接。
2.根据权利要求1所述一种土壤渗滤液排水装置,其特征在于,所述过滤层从上之下依次由细沙层、粗砂层及砾石层组成。
3.根据权利要求2所述一种土壤渗滤液排水装置,其特征在于,所述细沙层为5~10cm厚的粒径为0.25~0.35mm的细沙。
4.根据权利要求2所述一种土壤渗滤液排水装置,其特征在于,所述粗砂层为5~10cm厚粒径为1~3mm的砂砾。
5.根据权利要求2至4任一项所述一种土壤渗滤液排水装置,其特征在于,所述砾石层为5~20cm厚粒径为0.5~2cm的砾石。
6.根据权利要求1至4任一项所述一种土壤渗滤液排水装置,其特征在于,所述试验设备的底部为设置成两侧高中间低,在中间设有排水槽,排水管安装在所述排水槽内。
7.根据权利要求1至4任一项所述一种土壤渗滤液排水装置,其特征在于,所述试验设备的底部平面设置成双向斜面,所述排水槽设在试验设备的底部最低侧,排水槽出口设在双向斜面的最低点处。
8.根据权利要求1至4任一项所述一种土壤渗滤液排水装置,其特征在于,所述排水管直径为5-12cm,所述排水孔间距为5-15cm;所述排水孔直径为0.3~1cm。
9.根据权利要求1至4任一项所述一种土壤渗滤液排水装置,其特征在于,所述排水管外包裹或覆盖有无纺布。
说明书
一种土壤渗滤液排水装置
技术领域
本实用新型涉及一种土壤渗滤液排水装置,属于研究土壤渗滤液发生特 征的研究设施领域。
背景技术
在进行树木灌溉、土壤水分入渗及水肥管理等方面的研究时,需要监测 并实施记录土壤渗滤液的沥出时间及沥出量,而目前进行这方面的研究时多 采用液体全部回收后过滤并计量的方法。传统的方法成本较低,但是需要定 期对回收液进行测定,且回收液为一段时间内的总量,不能确切反映一段时 间内淋失液的出现时间,出现频率及出现强度。
对于在种植池中种植的树木来说,也需要将多余水分排出,而传统的直 接排放法由于土壤细颗粒的沉积,容易造成排水不畅,出水口堵塞,影响树 木的正常生长。
发明内容
本实用新型所要解决的技术问题是提供一种土壤渗滤液排水装置,克服 现有技术中传统土壤渗滤液检测方法不能确切反映一段时间内淋失液的出 现时间,出现频率及出现强度的缺陷。
本实用新型解决上述技术问题的技术方案如下:一种土壤渗滤液排水装 置,包括用于种植树木的试验设备,在所述试验设备的底部设有排水槽,所 述排水槽内安装有排水管;所述试验设备的底部还铺设有过滤层;所述排水 管上均匀布设多个排水孔,所述排水管的一端的管口伸出所述试验设备,所 述管口安装用于控制水流速度的球阀,所述球阀下方安装自计式雨量筒;所 述自计式雨量筒通过信号线与数据采集器连接。
本实用新型的有益效果是:本实用新型采用自计式雨量筒,且通过信号 线与数据采集器连接,实时测定渗滤液的出现时间、频率及强度;过滤层可 以过滤掉不需要的杂质,提高试验的准确性,并可延长实验设施的寿命;自 计式雨量筒及数据采集器可以提高试验数据的准确性,并减少人员工作量。
在上述技术方案的基础上,本实用新型还可以做如下改进。

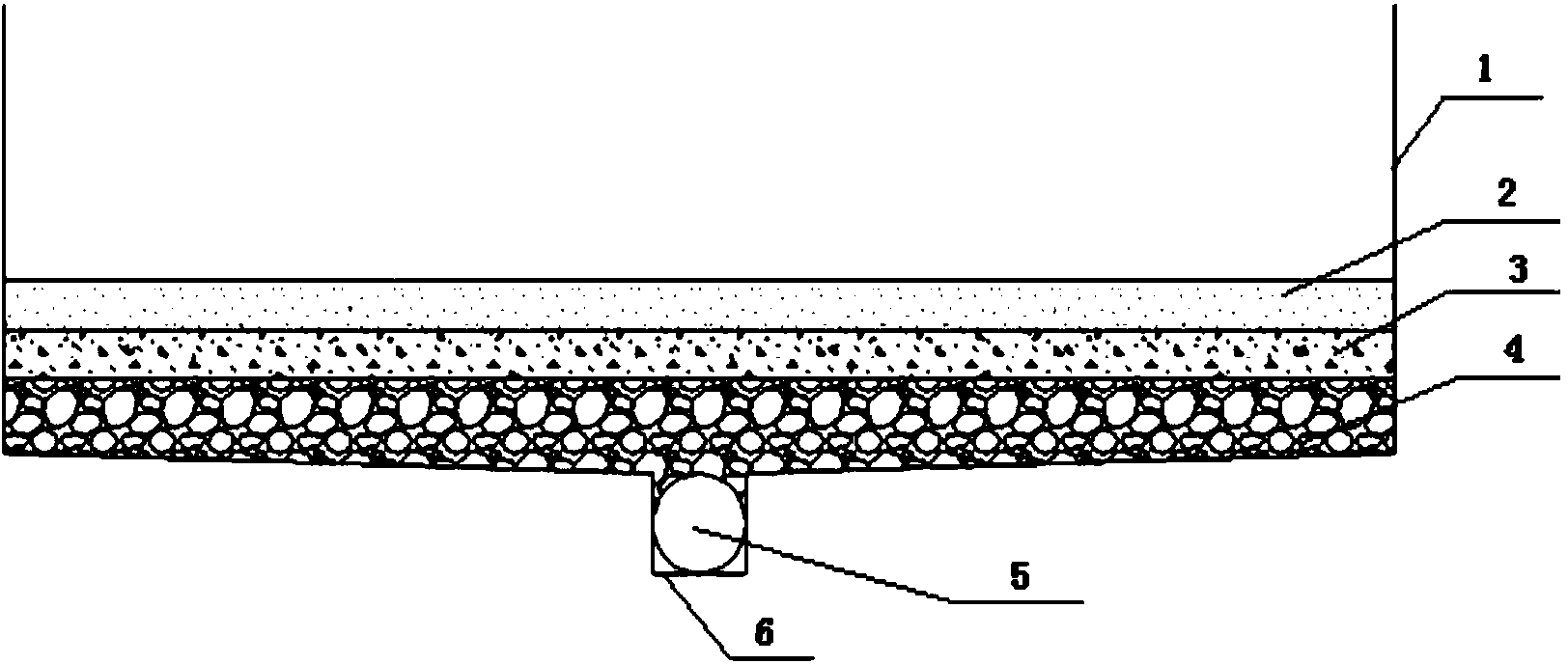

本实用新型如上所述一种土壤渗滤液排水装置,进一步,所述过滤层从 上之下依次由细沙层、粗砂层及砾石层组成。
本实用新型如上所述一种土壤渗滤液排水装置,进一步,所述细沙层为 5~10cm厚的粒径为0.25~0.35mm的细沙。
本实用新型如上所述一种土壤渗滤液排水装置,进一步,所述粗砂层为 5~10cm厚粒径为1~3mm的砂砾。
本实用新型如上所述一种土壤渗滤液排水装置,进一步,所述砾石层为 5~20cm厚粒径为0.5~2cm的砾石。
本实用新型如上所述一种土壤渗滤液排水装置,进一步,所述试验设备 的底部为设置成两侧高中间低,在中间设有排水槽,排水管安装在所述排水 槽内。
本实用新型如上所述一种土壤渗滤液排水装置,进一步,所述试验设备 的底部平面设置成双向斜面,所述排水槽设有底部最低侧,排水槽出口设在 双向斜面的最低点处。
本实用新型如上所述一种土壤渗滤液排水装置,进一步,所述排水管直 径为5-12cm,所述排水孔间距为5-15cm;所述排水孔直径0.3~1cm。
本实用新型如上所述一种土壤渗滤液排水装置,进一步,所述排水管外 包裹或覆盖有无纺布。
采用上述进一步的有益效果是:可以防止细颗粒堵塞排水孔。
上述一种土壤渗滤液排水装置的建造方法,包括以下步骤:步骤1)加 工排水管,在排水管上打孔径为0.3~1cm的排水孔孔,排水孔间距为 5-15cm;
步骤2)在建好试验设备的底部预留排水槽,放入步骤1)加工的排水 管;
步骤3)依次铺设砾石层、粗砂层,细沙层;
步骤4)在所述排水管的管口处安装球阀;
步骤5)在所述球阀下方安装自计式雨量筒,所述自计式雨量筒通过信 号线与数据采集器连接。
