申请日2015.03.31
公开(公告)日2015.09.09
IPC分类号E03F5/10
摘要
本实用新型涉及一种污水池盖板结构，其特征在于：它包括多条横梁(1)和多块盖板(6)，其中每条横梁(1)均由一条上梁(2)、一条下梁(3)和多个连接梁(4)组成，多个连接梁(4)的首尾之间通过连接件(5)相连，所述连接件(5)由上下梁套(5.1)和连接梁套(5.2)固定而成，所述上下梁套(5.1)套在上梁(2)或下梁(3)的外部，所述连接梁套(5.2)套在连接梁(4)的外部，所述连接件(5)由两半拼接而成。这一种污水池盖板结构通过将可以拆装的横梁来代替传统的工字钢，不仅大大减少了成本，同时横梁由玻璃钢制成，重量较轻，并且可以拆开运送和安装，十分便捷。

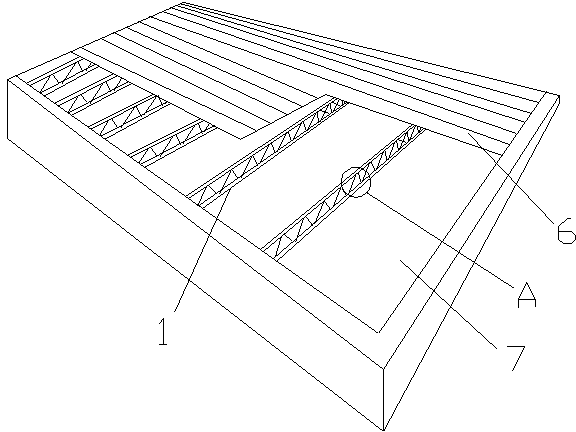

摘要附图
权利要求书
1.一种污水池盖板结构，其特征在于：它包括多条横梁(1)和多块盖板(6)，横梁(1)固定在污水池(7)上，盖板(6)架设在横梁(1)上，其中每条横梁(1)均由一条上梁(2)、一条下梁(3)和多个连接梁(4)组成，所述多个连接梁(4)设置于上梁(2)和下梁(3)之间，多个连接梁(4)的首尾之间通过连接件(5)相连，所述连接件(5)由上下梁套(5.1)和连接梁套(5.2)固定而成，所述上下梁套(5.1)套在上梁(2)或下梁(3)的外部，所述连接梁套(5.2)套在连接梁(4)的外部，所述连接件(5)由两半拼接而成，其中一半套在横梁(1)的前侧，另一半套在横梁(1)的后侧。
2.根据权利要求1所述的一种污水池盖板结构，其特征在于：所述连接梁(4)均倾斜设置，且前一个连接梁(4)的末端倾斜向下，后一个连接梁(4)的末端倾斜向上。
3.根据权利要求1所述的一种污水池盖板结构，其特征在于：所述上梁(2)顶部的中间从头到尾设置有一个凸条(2.1)，所述凸条(2.1)与上梁(2)的轴向平行设置，该凸条(2.1)的顶部与连接件(5)的顶部处于同一高度。
4.根据权利要求1所述的一种污水池盖板结构，其特征在于：所述两半连接件(5)之间通过螺丝连接。
5.根据权利要求1所述的一种污水池盖板结构，其特征在于：所述相邻两块盖板(6)之间通过子母扣方式连接，并用玻璃胶填充其缝隙。
6.根据权利要求1所述的一种污水池盖板结构，其特征在于：所述上梁(2)、下梁(3)、连接梁(4)、连接件(5)和盖板(6)为玻璃钢制成。
说明书
一种污水池盖板结构
技术领域
本实用新型涉及一种污水池盖板结构，用于化工行业、污水处理厂、发电厂、核电站等地方的污水池上方，起到隔离的作用。
背景技术
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
污水池是存放待处理污水的专用池子，污水池的顶部通常设置盖板，可以避免污水的气味散发出去。而污水池的面积较大，盖板需要分块安装，因此需要在污水池上架设工字钢后才可以拼接盖板。但由于污水池太大，需要架设的工字钢太长，导致盖板结构的成本较高，并且工字钢的重量较大，非常不利于安装。
发明内容
本实用新型的目的在于克服上述不足，提供成本较低，并且安装方便的一种污水池盖板结构。
本实用新型的目的是这样实现的：
本实用新型一种污水池盖板结构，它包括多条横梁和多块盖板，横梁固定在污水池上，盖板架设在横梁上，其中每条横梁均由一条上梁、一条下梁和多个连接梁组成，所述多个连接梁设置于上梁和下梁之间，多个连接梁的首尾之间通过连接件相连，所述连接件由上下梁套和连接梁套固定而成，所述上下梁套套在上梁或下梁的外部，所述连接梁套套在连接梁的外部，所述连接件由两半拼接而成，其中一半套在横梁的前侧，另一半套在横梁的后侧。
所述连接梁均倾斜设置，且前一个连接梁的末端倾斜向下，后一个连接梁的末端倾斜向上。
所述上梁顶部的中间从头到尾设置有一个凸条，所述凸条与上梁的轴向平行设置，该凸条的顶部与连接件的顶部处于同一高度。
所述两半连接件之间通过螺丝连接。
所述相邻两块盖板之间通过子母扣方式连接，并用玻璃胶填充其缝隙。
所述上梁、下梁、连接梁、连接件和盖板为玻璃钢制成。
本实用新型一种污水池盖板结构具有以下优点：
这一种污水池盖板结构通过将可以拆装的横梁来代替传统的工字钢，横梁中间为空心结构，不仅大大减少了成本，同时横梁由玻璃钢制成，重量较轻，并且可以拆开运送和安装，十分便捷，最后横梁的结构经过特殊的设计，保证了自身强度，可以安全替代工字钢，使得这一种污水池盖板结构成为更优秀的盖板。
