申请日2015.03.30
公开(公告)日2015.07.22
IPC分类号E03F11/00
摘要
一种地埋式污水回收装置，涉及污水处理技术领域，包括储液罐、螺杆泵、吸水管及罐盖，污水经废液管道排放至储液罐内，通过螺杆泵G和螺杆泵H工作时产生的吸力将污水经过滤帽吸入吸水管P和吸水管Q，吸入的污水经螺杆泵G和螺杆泵H运至出水口J和出水口K并通过三通管统一流入排水管道，至此，污水将统一通过排水管道排放至污水收集池等指定地点。磁翻板液位计可在显示污水页面高度通过人工读取数值进行操作的同时还可预先设定启动泵、停止泵的参数，实现在设定的泵的自动操作，自动化程度高，节省人工;两个螺杆泵可根据现场情况设置单泵工作和双泵同时工作，机动性强，减少能耗，节约成本，同时还具有噪音小，故障点少，易于维护保养的优点。

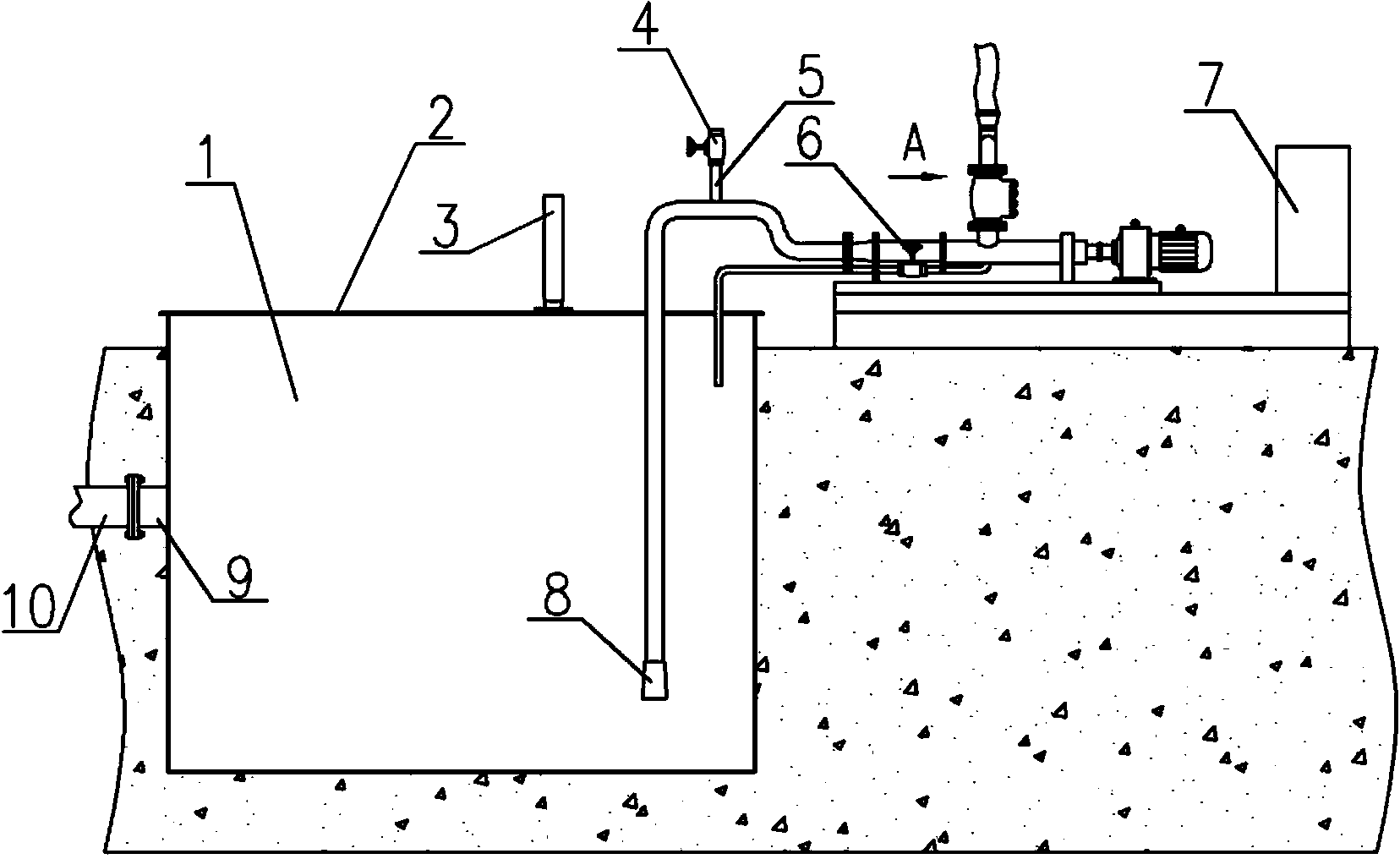

摘要附图
权利要求书
1.一种地埋式污水回收装置，包括储液罐、螺杆泵G、吸水管P及罐盖，其特征在于：储液罐下部置于地下，储液罐上部置于地上，储液罐侧壁上设有入水口，入水口与废液管道通过法兰连接，储液罐上部设有罐盖，罐盖上设有顶盖，储液罐内部分别设有磁翻板液位计、吸水管P、吸水管Q、泄压管C和泄压管D,所述磁翻板液位计、吸水管P、吸水管Q、泄压管C和泄压管D均穿过罐盖且磁翻板液位计、吸水管P、吸水管Q、泄压管C和泄压管D的上部均置于罐盖上方，吸水管P的一侧与螺杆泵G上的吸水口X连接，吸水管Q的一侧与螺杆泵H上的吸水口Y连接，吸水管P和吸水管Q的另一侧各连接一个过滤帽，吸水管P和吸水管Q上均设有圆管，两个圆管上均设有阀门A， 螺杆泵G和螺杆泵H均置于底座上，螺杆泵G、螺杆泵H和底座通过埋地螺栓固定在地面上，螺杆泵G上设有出水口J，出水口J与弯管E连接，螺杆泵H上设有出水口K，出水口K与弯管F连接，弯管E连接三通管的第一端，弯管F连接三通管的第二端，三通管第三端与排水管接头连接且排水管接头与排水管道连接，螺杆泵G和螺杆泵H同时连接泄压管C，螺杆泵G和螺杆泵H同时连接泄压管D，泄压管C上设有阀门B，底座上部一侧设有配电箱，配电箱分别与螺杆泵G、螺杆泵H和磁翻板液位计通过导线连接。
2.根据权利要求1所述的地埋式污水回收装置，其特征在于：所述的入水口个数不少于一个。
3.根据权利要求1所述的地埋式污水回收装置，其特征在于：所述的储液罐置于地面上部分的高度应大于100毫米并小于300毫米。
4.根据权利要求1所述的地埋式污水回收装置，其特征在于：所述的吸水管P和吸水管Q分别与圆管连接的位置高度高于螺杆泵G和螺杆泵H的高度。
5.根据权利要求1所述的地埋式污水回收装置，其特征在于：所述的螺杆泵G和螺杆泵H既可同时运行又可单独运行其中一个。
说明书
地埋式污水回收装置
技术领域:
本实用新型涉及污水处理技术领域，具体涉及一种地埋式污水回收装置。
背景技术：
在石油开采、工业生产或日常生活中会产生大量污水，在此过程中，需将污水收集至固定位置，然后再向指定地点排放，常见的污水收集装置往往具有不封闭、排放量小、噪音大、故障率高等缺点，给生产和生活造成很大的影响，针对以上问题，提出一种新的污水回收装置，该装置能够将污水收集至一个封闭的空间，并可将污水中较大的硬质颗粒进行过滤，提高了稳定性和污水排放量，降低噪音，该装置还配有人工控制和自动控制两种控制模式，节省人工，方便管理。
发明内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种地埋式污水回收装置，它使用方便、操作简单、易于大规模推广应用。
本实用新型采用的技术方案为：一种地埋式污水回收装置，包括储液罐、螺杆泵G、吸水管P及罐盖，储液罐下部置于地下，储液罐上部置于地上，储液罐侧壁上设有入水口，入水口与废液管道通过法兰连接，储液罐上部设有罐盖，罐盖上设有顶盖，储液罐内部分别设有磁翻板液位计、吸水管P、吸水管Q、泄压管C和泄压管D,所述磁翻板液位计、吸水管P、吸水管Q、泄压管C和泄压管D均穿过罐盖且磁翻板液位计、吸水管P、吸水管Q、泄压管C和泄压管D的上部均置于罐盖上方，吸水管P的一侧与螺杆泵G上的吸水口X连接，吸水管Q的一侧与螺杆泵H上的吸水口Y连接，吸水管P和吸水管Q的另一侧各连接一个过滤帽，吸水管P和吸水管Q上均设有圆管，两个圆管上均设有阀门A， 螺杆泵G和螺杆泵H均置于底座上，螺杆泵G、螺杆泵H和底座通过埋地螺栓固定在地面上，螺杆泵G上设有出水口J，出水口J与弯管E连接，螺杆泵H上设有出水口K，出水口K与弯管F连接，弯管E连接三通管的第一端，弯管F连接三通管的第二端，三通管第三端与排水管接头连接且排水管接头与排水管道连接，螺杆泵G和螺杆泵H同时连接泄压管C，螺杆泵G和螺杆泵H同时连接泄压管D，泄压管C上设有阀门B，底座上部一侧设有配电箱，配电箱分别与螺杆泵G、螺杆泵H和磁翻板液位计通过导线连接。
所述的入水口个数不少于一个。
所述的储液罐置于地面上部分的高度应大于100毫米并小于300毫米。
所述的吸水管P和吸水管Q分别与圆管连接的位置高度高于螺杆泵G和螺杆泵H的高度。
所述的螺杆泵G和螺杆泵H既可同时运行又可单独运行其中一个。
本实用新型的有意效果：污水经废液管道排放至储液罐内，通过螺杆泵G和螺杆泵H工作时产生的吸力将污水经过滤帽吸入吸水管P和吸水管Q，吸入的污水经螺杆泵G和螺杆泵H运至出水口J和出水口K并通过三通管统一流入排水管道，至此，污水将统一通过排水管道排放至污水收集池等指定地点。磁翻板液位计可在显示污水页面高度通过人工读取数值进行操作的同时还可预先设定启动泵、停止泵的参数，实现在设定的液面下启泵、停泵的自动操作，自动化程度高，节省人工;过滤帽的应用可避免一些大而坚硬的颗粒物的吸入，对螺杆泵可以起到一定的保护作用;经过滤帽过滤，该颗粒物会留在储液罐当中，当颗粒物积累较多，需要清理时，清理人员可通过罐盖上的顶盖进入储液罐，对颗粒物进行清理，以保证设备的正常运转;螺杆泵G和螺杆泵H均与泄压管C和泄压管D连接，当螺杆泵G和螺杆泵H的压力过高，泄压阀泄压溢液时，溢出液体可通过泄压管C和泄压管D回流至储液罐，防止溢液对装置的腐蚀和污染;螺杆泵G和螺杆泵H在配电箱上具有独立的控制系统，可根据现场情况决定单泵工作和双泵同时工作，机动性强，减少能耗，降低成本。同时还具有电路简单，接点少，故障点少，易于维护保养的优点。
