申请日2015.06.26
公开(公告)日2015.10.28
IPC分类号C02F11/12
摘要
本实用新型提供一种旋转式污泥深度脱水设备，包括污泥输送装置和污泥处理装置，其特征是：所述污泥输送装置包括供料电机，所述供料电机连接主动传动轴，所述主动传动轴上设置有变向主动齿轮，所述变向主动齿轮与变向从动齿轮啮合，所述变向从动齿轮设置于从动传动轴上，所述从动传动轴上设置有主动同步带轮，所述主动同步带轮通过同步齿形带连接从动同步带轮，所述从动同步带轮设置于从动轴上，所述主动传动轴和所述从动轴上均设置有矩形叶轮，所述矩形叶轮设置于供料腔体内，所述供料腔体的上端设置有传动护罩，所述传动护罩的上端设置有进料管，所述供料腔体的下端设置有出料管。
权利要求书
1.一种旋转式污泥深度脱水设备，包括污泥输送装置和污泥处理装置，其特征是：所述污泥输送装置包括供料电机，所述供料电机连接主动传动轴，所述主动传动轴上设置有变向主动齿轮，所述变向主动齿轮与变向从动齿轮啮合，所述变向从动齿轮设置于从动传动轴上，所述从动传动轴上设置有主动同步带轮，所述主动同步带轮通过同步齿形带连接从动同步带轮，所述从动同步带轮设置于从动轴上，所述主动传动轴和所述从动轴上均设置有矩形叶轮，所述矩形叶轮设置于供料腔体内，所述供料腔体的上端设置有传动护罩，所述传动护罩的上端设置有进料管，所述供料腔体的下端设置有出料管。
2.根据权利要求1所述的旋转式污泥深度脱水设备，其特征是：所述污泥处理装置包括压缩筒，所述压缩筒的侧壁上设置有污泥入口，所述压缩筒内设置有圆台，所述圆台内设置有一组压缩腔，所述圆台的上侧设置有升降板，所述升降板下端设置有一组与所述压缩腔配合使用的升降柱，所述升降板的上端中心连接压缩气缸的活塞杆，每个所述压缩腔的下端设置有能够拆卸的过滤网，所述压缩气缸底部固定在所述压缩筒的上盖上。
3.根据权利要求2所述的旋转式污泥深度脱水设备，其特征是：所述压缩筒的下端设置有支腿和废水收集器。
说明书
一种旋转式污泥深度脱水设备
技术领域
本实用新型涉及污泥处理领域，具体地讲，涉及一种旋转式污泥深度脱水设备。
背景技术
对污水的科学处理，是提高人们生活质量，保证生态环境良好的重要措施。污水的主要来源是人们的生活用水和工业废水。这些废水里往往含有大量的泥沙。因此在对废水净化之前，废水处理厂必须首先要对废水进行去泥沙处理。现有的泥沙处理过程主要是采用沉淀池沉淀的方式进行。得到的泥沙往往含有大量水分，如果不对其进行除水化处理就直接丢弃，包含在泥沙中的废水仍然会对土壤造成危害。
发明内容：
本实用新型要解决的技术问题是提供一种旋转式污泥深度脱水设备，彻底清除污泥中的水份，除水效果好。
本实用新型采用如下技术方案实现发明目的：

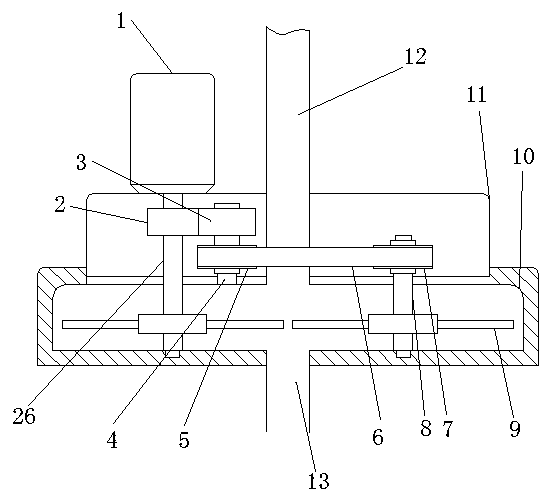

一种旋转式污泥深度脱水设备，包括污泥输送装置和污泥处理装置，其特征是：所述污泥输送装置包括供料电机，所述供料电机连接主动传动轴，所述主动传动轴上设置有变向主动齿轮，所述变向主动齿轮与变向从动齿轮啮合，所述变向从动齿轮设置于从动传动轴上，所述从动传动轴上设置有主动同步带轮，所述主动同步带轮通过同步齿形带连接从动同步带轮，所述从动同步带轮设置于从动轴上，所述主动传动轴和所述从动轴上均设置有矩形叶轮，所述矩形叶轮设置于供料腔体内，所述供料腔体的上端设置有传动护罩，所述传动护罩的上端设置有进料管，所述供料腔体的下端设置有出料管。
作为对本技术方案的进一步限定，所述污泥处理装置包括压缩筒，所述压缩筒的侧壁上设置有污泥入口，所述压缩筒内设置有圆台，所述圆台内设置有一组压缩腔，所述圆台的上侧设置有升降板，所述升降板下端设置有一组与所述压缩腔配合使用的升降柱，所述升降板的上端中心连接压缩气缸的活塞杆，每个所述压缩腔的下端设置有能够拆卸的过滤网，所述压缩气缸底部固定在所述压缩筒的上盖上。
作为对本技术方案的进一步限定，所述压缩筒的下端设置有支腿和废水收集器。
与现有技术相比，本实用新型的优点和积极效果是：本实用新型的污泥输送装置利用供料电机提供动力，通过同步齿形带传动控制矩形叶轮进行反向转动，将含有水分的污泥通过挤压的方式进给到污泥入口内，有效的解决了污泥因为粘度大而存在流动性差，难以进给的问题。污泥进给到压缩筒的压缩腔内，压缩气缸推动升降板上下往复运动，升降柱挤压压缩腔内的淤泥，淤泥内的水份通过过滤网渗透到废水收集器内，当淤泥挤压完成后，打开过滤网，压缩气缸推动升降柱将压缩腔内被挤压的淤泥块推出。本实用新型构思新颖，结构简单，淤泥除水效果好，适合推广应用。
