申请日2015.10.15
公开(公告)日2016.02.10
IPC分类号D21C11/00; C02F9/02
摘要
本实用新型公开了一种碳酸钙废水回收系统，包括管道、振筛、缓冲罐和制浆罐;所述振筛的进水口与管道一端连接，管道另一端上设有离心泵;所述振筛的出水口与管道连接，管道另一端伸入缓冲罐内;所述缓冲罐内设有离心泵，离心泵的出水口与管道一端连接，管道另一端伸入制浆罐内。该废水回收系统降低了清污水对废水的处理成本，每天可以节省清水用量100m3;同时避免对环境造成污染。
权利要求书
1.一种碳酸钙废水回收系统，其特征在于，包括振筛、缓冲罐和制浆罐;所述振筛的进水口与管道一端连接，管道另一端上设有离心泵;所述振筛的出水口与管道连接，管道另一端伸入缓冲罐内;所述缓冲罐内设有离心泵，离心泵的出水口与管道一端连接，管道另一端伸入制浆罐内。
2.根据权利要求1所述的碳酸钙废水回收系统，其特征在于：所述离心泵为防堵塞变频泵。
3.根据权利要求2所述的碳酸钙废水回收系统，其特征在于：所述缓冲罐内底部设有磁铁层。
说明书
一种碳酸钙废水回收系统
技术领域
本实用新型涉及碳酸钙废水回收技术领域，具体而言，涉及一种碳酸钙废水回收系统。
背景技术
碱法制浆是目前大部分制浆造纸厂中广泛采用的工艺。在碱法制浆造纸的苛化过程中会产生大量的碳酸钙废水。如果将碳酸钙废水直接排放，会导致碳酸钙废水对环境的污染。
实用新型内容
本实用新型的目的在于提供一种碳酸钙废水回收系统，以解决现有技术的不足。
为实现本实用新型目的，采用的技术方案为：

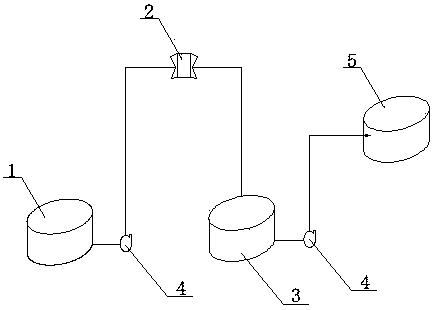

一种碳酸钙废水回收系统，其特征在于，包括振筛、缓冲罐和制浆罐;所述振筛的进水口与管道一端连接，管道另一端上设有离心泵;所述振筛的出水口与管道连接，管道另一端伸入缓冲罐内;所述缓冲罐内设有离心泵，离心泵的出水口与管道一端连接，管道另一端伸入制浆罐内。
进一步地，所述离心泵为防堵塞变频泵。
进一步地，所述缓冲罐内底部设有磁铁层。有利于将碳酸钙废水中的金属杂质吸附。
本实用新型的有益效果是，
一、通过离心泵将地坑中的碳酸钙废水抽入到振筛中，振筛除去碳酸钙废水中的塑料等杂质，通过振筛处理后的碳酸钙废水通过管道进入缓冲罐内，碳酸钙废水在缓冲罐内沉淀，进一步地去除碳酸钙废水中的杂质，再通过离心泵将缓冲罐中的碳酸钙废水抽入到制浆罐，制浆罐中的浆料在制作时会产生油墨气泡，碳酸钙对油墨具有吸附作用，有利于泡沫的消除;同时碳酸钙还能提高浆料的灰分含量和白度。
二、该废水回收系统降低了清污水对废水的处理成本，每天可以节省清水用量100m3;同时避免对环境造成污染。
