申请日2015.06.25
公开(公告)日2015.10.21
IPC分类号B01D53/18; B01D36/04; B01D47/06
摘要
本发明公开了一种新型废气污水过滤喷淋塔，包括喷淋塔主体以及设置在喷淋塔主体两端的进风口和出风口，出风口下面设置有除雾隔水层，出风口和除雾隔水层之间的斜面上设置有进料口，喷淋塔主体的外壁上设置有若干个检视清理口，检视清理口之间设置有若干过滤层，过滤层上面设置有喷水装置，喷淋塔主体的底部设置有污水过滤系统，污水过滤系统连接有水箱，水箱通过水管连接有耐酸泵。有益效果是：将污水处理系统置于喷淋塔内，整个设备体积更小，占地面积更少，制造成本也更低，另外水箱里面的水可以循环使用，经过处理过的水可以有效防止螺旋喷嘴堵塞，处理效率更高，不用频繁的更换清水，节省大量的人力和水资源。
权利要求书

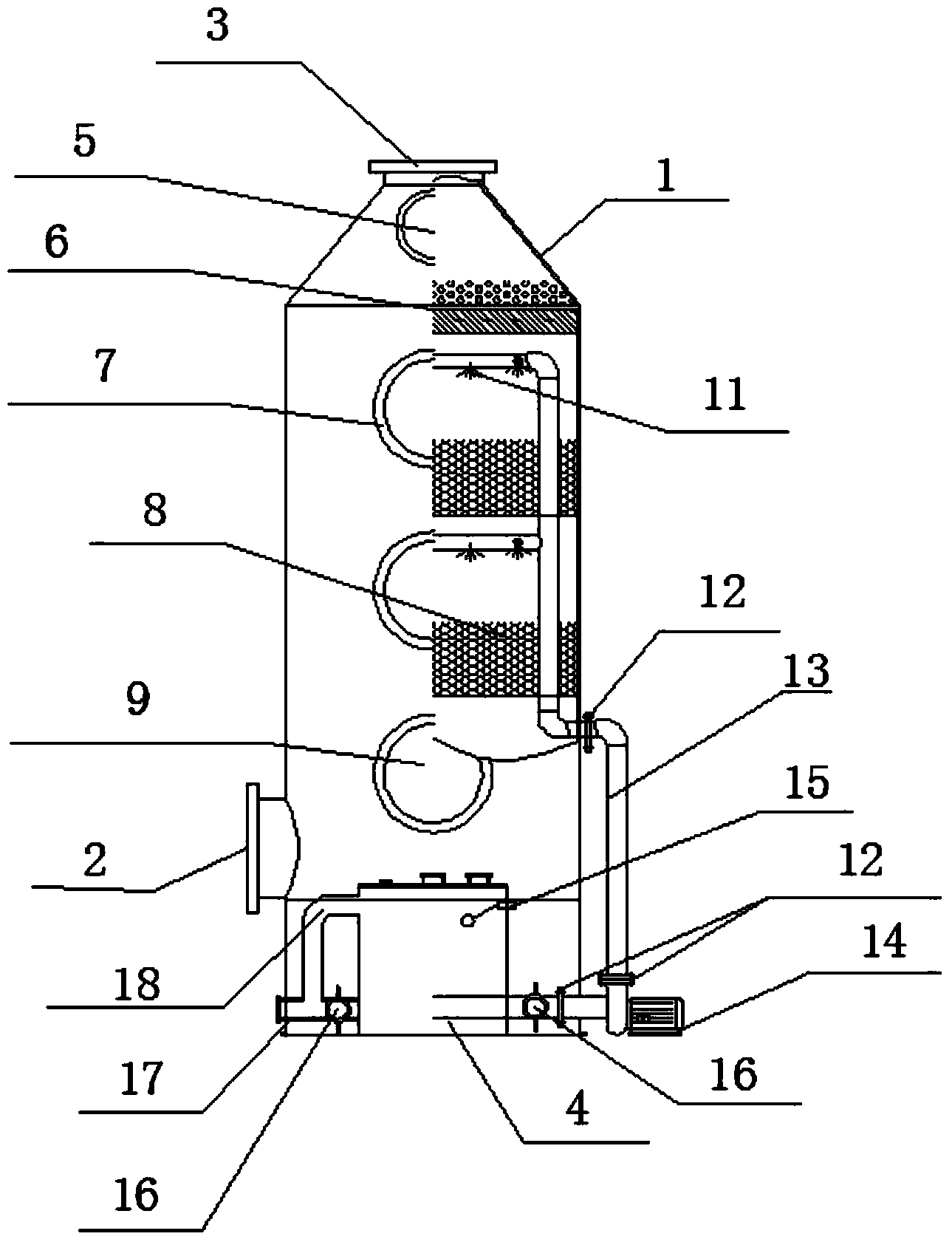

1.一种新型废气污水过滤喷淋塔，包括喷淋塔主体以及设置在所述喷 淋塔主体两端的进风口和出风口，其特征在于：所述出风口下面设置有除雾 隔水层，所述出风口和所述除雾隔水层之间的斜面上设置有进料口，所述喷 淋塔主体的外壁上设置有若干个检视清理口，所述检视清理口之间设置有若 干过滤层，所述过滤层上面设置有喷水装置，所述喷淋塔主体的底部设置有 污水过滤系统，所述污水过滤系统上面设置有活动挡水板，所述污水过滤系 统连接有水箱，所述水箱通过水管连接有耐酸泵。
2.根据权利要求1所述的一种新型废气污水过滤喷淋塔，其特征在于： 所述检视清理口上设置有检视维修镜。
3.根据权利要求1所述的一种新型废气污水过滤喷淋塔，其特征在于： 所述活动挡水板上设置有挡板扣，所述过滤层上设置有挡水板挂钩。
4.根据权利要求1所述的一种新型废气污水过滤喷淋塔，其特征在于： 所述喷水装置包括给水管以及设置在所述给水管上的若干过螺旋喷嘴。
5.根据权利要求1所述的一种新型废气污水过滤喷淋塔，其特征在于： 所述耐酸泵和所述给水管之间通过法兰进行连接。
6.根据权利要求1所述的一种新型废气污水过滤喷淋塔，其特征在于： 所述水箱上设置有排水口、溢流口、加药口、PH计检测口和投料清理口。
7.根据权利要求1所述的一种新型废气污水过滤喷淋塔，其特征在于： 所述排水口和所述水箱、耐酸泵之间的水管上均设置有球阀。
8.根据权利要求1所述的一种新型废气污水过滤喷淋塔，其特征在于： 所述水箱内设置有浮球。
9.根据权利要求1所述的一种新型废气污水过滤喷淋塔，其特征在于： 所述污水过滤系统包括沉淀池、鹅卵石滤层、石英砂滤层和过滤池，所述沉 淀池内设置有沉淀池闸板，所述石英砂滤层两端设置有多孔板，所述过滤池 内设置有高密度过滤布。
说明书
一种新型废气污水过滤喷淋塔
技术领域
本发明涉及烟气处理技术领域，尤其是涉及一种新型废气污水过滤喷淋 塔。
背景技术
近年来空气污染问题日益加重，我国作为一个发展中的大国，今后相当 长一段时间内仍将面临空气污染不断加重的严峻局面。工业生产中很多行业 都需要进行高温加热处理，加热过程中排放大量的废气，这些废气中，都夹 杂着有害的杂质，不仅对人体造成很大的危害，还会对大气环境造成污染， 没有达到国家的排放标准，如若任由烟气排放于大气中会对工程周边环境产 生严重的污染，因此有必要对生产过程中产生的烟气进行有效的处理，以使 其达到合适的排放要求后再排入大气中。现有的废气处理喷淋塔一般自身不 带有污水过滤系统，直接将污水排放掉或者是在喷淋塔旁边单独建产一个污 水处理池，如此一来，浪费了大量的水资源，加大了占地面积，同时也增加 了制造成本。
发明内容
本发明要解决的问题是提供一种占地面积小、处理效果好、制造成本低 和自带污水循环处理系统的新型废气污水过滤喷淋塔。
为解决上述技术问题，本发明采用的技术方案是：一种新型废气污水过 滤喷淋塔，包括喷淋塔主体以及设置在所述喷淋塔主体两端的进风口和出风 口，所述出风口下面设置有除雾隔水层，所述出风口和所述除雾隔水层之间 的斜面上设置有进料口，所述喷淋塔主体的外壁上设置有若干个检视清理 口，所述检视清理口之间设置有若干过滤层，所述过滤层上面设置有喷水装 置，所述喷淋塔主体的底部设置有污水过滤系统，所述污水过滤系统上面设 置有活动挡水板，所述污水过滤系统连接有水箱，所述水箱通过水管连接有 耐酸泵。
优选地，上述的一种新型废气污水过滤喷淋塔，其中所述检视清理口上 设置有检视维修镜。
优选地，上述的一种新型废气污水过滤喷淋塔，其中所述活动挡水板上 设置有挡板扣，最底部的所述过滤层上设置有挡水板挂钩。
优选地，上述的一种新型废气污水过滤喷淋塔，其中所述喷水装置包括 给水管以及设置有所述给水管上的若干过螺旋喷嘴。
优选地，上述的一种新型废气污水过滤喷淋塔，其中所述耐酸泵和所述 给水管之间通过法兰进行连接。
优选地，上述的一种新型废气污水过滤喷淋塔，其中所述水箱上设置有 排水口、溢流口、加药口、PH计检测口和投料清理口。
优选地，上述的一种新型废气污水过滤喷淋塔，其中所述排水口和所述 水箱、耐酸泵之间的水管上均设置有球阀。
优选地，上述的一种新型废气污水过滤喷淋塔，其中所述水箱内设置有 浮球。
优选地，上述的一种新型废气污水过滤喷淋塔，其中所述污水过滤系统 包括沉淀池、鹅卵石滤层、石英砂滤层和过滤池，所述沉淀池内设置有沉淀 池闸板，所述石英砂滤层两端设置有多孔板，所述过滤池内设置有高密度过 滤布。
本发明具有的优点和有益效果是：将污水处理系统置于喷淋塔内，整个 设备体积更小，占地面积更少，制造成本也更低，另外水箱里面的水可以循 环使用，经过处理过的水可以有效防止螺旋喷嘴堵塞，处理效率更高，不用 频繁的更换清水，节省大量的人力和水资源。
