申请日2015.10.16
公开(公告)日2016.04.20
IPC分类号C02F11/12; C02F11/00; C02F11/18
摘要
本实用新型公开了一种污泥浓缩装置，包括壳体，设置在壳体顶部的进泥口和设置在壳体底部的出料口，在壳体的侧壁上部设有清液排出口，在进泥口的内壁上设有消毒液喷入嘴，在进泥口内设有搅动棍，在壳体内设有倒V型缓冲板，倒V型缓冲板上设有透水孔，在倒V型缓冲板的下方设有集水漏斗，集水漏斗通过排水管与清液排出口相连通，在壳体的内壁上部设有压板，在压板与壳体的内壁之间设有压杆，压板与倒V型缓冲板的顶壁活动抵压，在壳体的内壁中部设有突起部，在突起部内设有干燥加热块，在壳体内的底部设有浓缩栅条，浓缩栅条的底部与出料口相连通。本实用新型的结构简单、可有效的降低污泥的含水量，适用性强，实用性好。
权利要求书

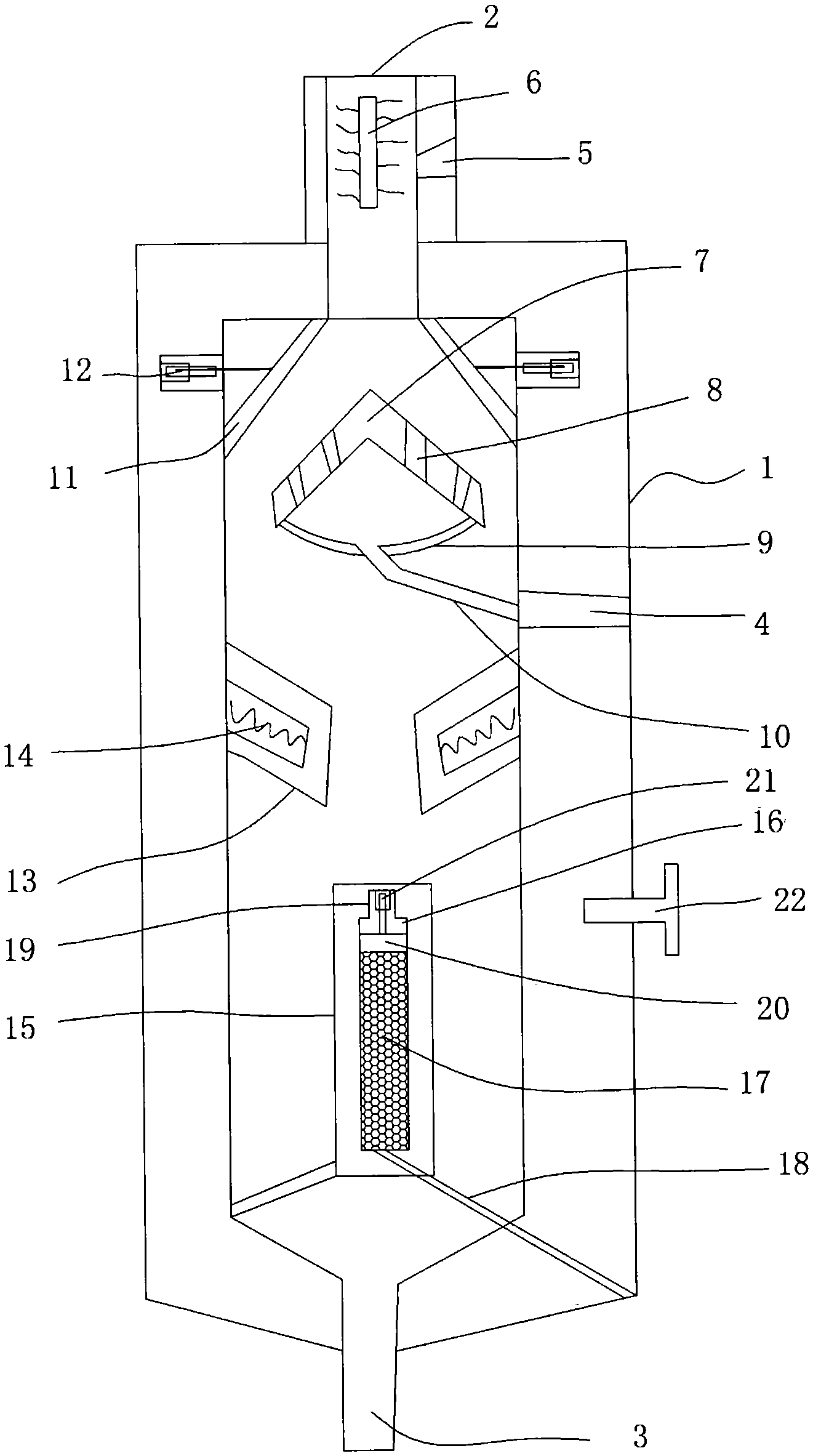

1.一种污泥浓缩装置，包括壳体，设置在所述壳体顶部的进泥口和设置在所述壳体底部的出料口，在所述壳体的侧壁上部设有清液排出口，其特征在于：在所述进泥口的内壁上设有消毒液喷入嘴，在所述进泥口内设有搅动棍，所述搅动棍的位置与所述消毒液喷入嘴的位置相配合，在所述壳体内设有倒V型缓冲板，所述倒V型缓冲板上设有透水孔，在所述倒V型缓冲板的下方设有集水漏斗，所述集水漏斗通过排水管与所述清液排出口相连通，在所述壳体的内壁上部设有压板，在所述压板与所述壳体的内壁之间设有压杆，所述压板与所述倒V型缓冲板的顶壁活动抵压，在所述壳体的内壁中部设有突起部，在所述突起部内设有干燥加热块，在所述壳体内的底部设有浓缩栅条，所述浓缩栅条的底部与出料口相连通。
2.根据权利要求1所述的污泥浓缩装置，其特征在于：在所述浓缩栅条的侧壁内设有空腔，在所述空腔内设有吸水填料层，在所述壳体的侧壁上设有与所述空腔底部相连通的排污管。
3.根据权利要求2所述的污泥浓缩装置，其特征在于：在所述空腔的顶壁设有挤压孔，在所述空腔的顶部设有压板，所述压板与所述挤压孔之间设有挤压气缸。
4.根据权利要求3所述的污泥浓缩装置，其特征在于：在所述壳体的外壁上设有与所述挤压气缸相连接的控制旋钮。
说明书
污泥浓缩装置
技术领域
本实用新型属于污泥处理设备技术领域，具体涉及一种污泥浓缩装置。
背景技术
污泥浓缩是污泥带式压滤机脱泥干化的重要组成部件，现有技术的污泥浓缩设备主要是由壳体的挤压板组成，其虽然可以一定程度上完成污泥浓缩，但是其浓缩效率较低有，而且不能很好的进行消毒，故而适用性和实用性受到限制，难以满足市场的需求。
发明内容
为了解决上述技术问题，本实用新型是提供一种结构简单、使用稳定性好且适用性强的污泥浓缩装置。
实现本实用新型目的的技术方案是一种污泥浓缩装置，包括壳体，设置在所述壳体顶部的进泥口和设置在所述壳体底部的出料口，在所述壳体的侧壁上部设有清液排出口，在所述进泥口的内壁上设有消毒液喷入嘴，在所述进泥口内设有搅动棍，所述搅动棍的位置与所述消毒液喷入嘴的位置相配合，在所述壳体内设有倒V型缓冲板，所述倒V型缓冲板上设有透水孔，在所述倒V型缓冲板的下方设有集水漏斗，所述集水漏斗通过排水管与所述清液排出口相连通，在所述壳体的内壁上部设有压板，在所述压板与所述壳体的内壁之间设有压杆，所述压板与所述倒V型缓冲板的顶壁活动抵压，在所述壳体的内壁中部设有突起部，在所述突起部内设有干燥加热块，在所述壳体内的底部设有浓缩栅条，所述浓缩栅条的底部与出料口相连通。
在所述浓缩栅条的侧壁内设有空腔，在所述空腔内设有吸水填料层，在所述壳体的侧壁上设有与所述空腔底部相连通的排污管。
在所述空腔的顶壁设有挤压孔，在所述空腔的顶部设有压板，所述压板与所述挤压孔之间设有挤压气缸。
在所述壳体的外壁上设有与所述挤压气缸相连接的控制旋钮。
本实用新型具有积极的效果：本实用新型的结构简单、可有效的降低污泥的含水量，大大提高了污泥的浓度，而且浓缩效率较高，适用性强，实用性好。
