申请日2015.06.25
公开(公告)日2015.10.07
IPC分类号C02F3/00
摘要
本发明提供一种水处理生化小管反应器，适用于污水处理，能够解决生物法水处理装置中有效微生物浓度低、微生物与污水接触效率低、生化反应可控性差的问题。包括池体，池体与进水管相连，池体内设有生化小管反应单元，生化小管反应单元包括依次通过连接管相连的工作管，工作管内设有污水处理单元，工作管的进水口设置在池体内部，工作管的出水口通过出水管伸到池体外。本发明实现了反应器工艺条件可控，提高了流速与布水均匀性，促使菌种的利用率增高，使污水和菌种得到充分混合、接触，利用微生物去除污染物质的作用明显增强，提高生物量及其活性，保障了工艺运行的物理条件和生化条件，实现系统提效降耗。
权利要求书

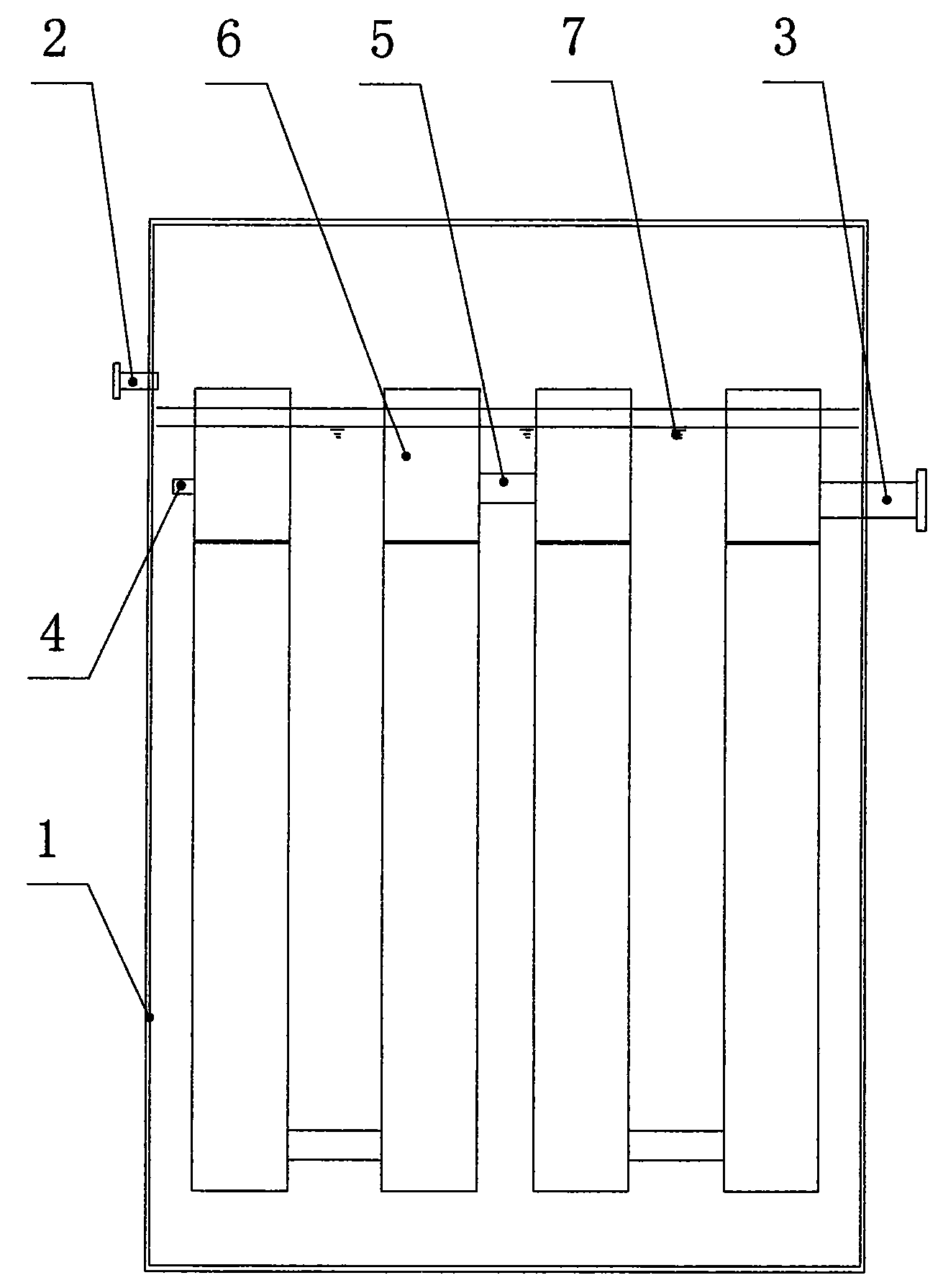

1.一种水处理生化小管反应器，包括池体(1)，池体(1)与进水管(2) 相连，其特征在于：所述池体(1)内设有若干生化小管反应单元，生化小管反 应单元包括依次通过连接管(5)相连的工作管(6)，工作管(6)内设有污水 处理单元，工作管(6)的进水口(4)设置在池体(1)内部，工作管(6)的 出水口通过出水管(3)伸到池体(1)外。
2.根据权利要求1所述的水处理生化小管反应器，其特征在于：池体(1) 内设有至少两组生化小管反应单元，生化小管反应单元串联或并联。
3.根据权利要求2所述的水处理生化小管反应器，其特征在于：每组生化 小管反应单元包括工作管(6)，相邻工作管(6)之间首尾相连，或者相邻工作 管(6)通过连接管(5)相连。
4.根据权利要求1～3之一所述的水处理生化小管反应器，其特征在于：所 述污水处理单元是污水生化处理单元。
说明书
一种水处理生化小管反应器
技术领域
本发明涉及水处理设备，具体涉及一种城镇污水处理装置。
背景技术
随着我国经济社会的快速发展，水环境问题正在成为制约我国转变经济发 展方式、推进科学发展的瓶颈之一。由于历史欠账过多和众多的主、客观原因， 纵观全国，水污染仍呈发展趋势，当前仍然面临比较严重的水环境问题，水环 境的总体状况没有好转，尤其是河流污染形势非常严峻。从全国来看，污染正 从支流向干流延伸，从城市向农村蔓延，从地表向地下渗透，从区域向流域扩 散，全国大部分流域均受到不同程度的污染。
近几年来我国废水、污水排放量以每年18亿立方米的速度增加，全国工业 废水和生活污水每天的排放量近1.64亿立方米，其中80%未经处理直接排入水 域，已造成我国30%以上的河段受到不同程度污染，75%的湖泊富营养化问题 突出，90%以上的城市水域严重污染，近50%的重点城镇水源不符合饮用水标准。 水污染的不断加重，引起了普遍缺水和严重的生态后果。水资源已成为我国社 会经济发展的短缺资源，成为制约建设小康社会的瓶颈之一。因此，对我国的 水污染防治需给予高度的重视，解决水污染问题，已经成为我国经济增长和社 会平稳发展中亟待解决的重大问题。
城市污水由于其相对稳定的水质和水量可作为城市可靠的第二水源，污水 的再生利用既开辟了一个稳定的新水源，经过净化处理后的城市污水可以用作 工企业生产冷却用水、生活杂用水、市政绿化用水、农田灌溉等多种用途，可 替代等量的新鲜水量，又可减少废水排放造成的环境负荷，对缓解水资源紧缺 和改善水环境都有重要的意义。
同许多发达国家一样，我国各地都在大规模建设市政污水管网和集中污水 处理厂，且取得了令人瞩目的成绩，但是随着国家及地方的新的城镇污水处理 厂水污染物排放标准的颁布，新标准对城镇污水处理厂出水水质标准要求有所 提高。较高的污水厂出水水质要求及较大的升级改造、深度处理规模、力度亟 需开展以下工作：针对不同类型主体工艺的城镇污水处理厂升级改造关键技术 研究;同时，探索城镇污水再生利用的科学配置方法，研发以优质再生水利用 为目标的新建污水处理厂污水深度处理与资源化技术。
由此看来，综合利用生态、生物、工程措施，寻求和应用高效低耗、管理 简单的水处理技术成了解决以上问题的一大关键所在。
发明内容
本发明的目的是针对上述现有技术的不足，提供一种水处理生化小管反应 器，适用于污水处理，能够解决生物法水处理装置中有效微生物浓度低、微生 物与污水接触效率低、生化反应可控性差的问题。
本发明的技术方案是这样实现的：一种水处理生化小管反应器，包括池体， 池体与进水管相连，所述池体内设有若干生化小管反应单元，生化小管反应单 元包括依次通过连接管相连的工作管，工作管内设有污水处理单元，工作管的 进水口设置在池体内部，工作管的出水口通过出水管伸到池体外。
池体内设有至少两组生化小管反应单元，生化小管反应单元串联或并联。
每组生化小管反应单元包括工作管，相邻工作管之间首尾相连，或者相邻 工作管通过连接管相连。
所述污水处理单元是污水生化处理单元。
本发明有效的解决了生物法水处理装置中有效微生物浓度低、微生物与污 水接触效率低、生化反应可控性差的问题。根据水力动力学，在容积保持不变 的情况下，通过装置内部采用多个精确可控的生化小管反应单元，实现反应器 工艺条件可控，提高了流速与布水均匀性，促使菌种的利用率增高，使污水和 菌种得到充分混合、接触，利用微生物去除污染物质的作用明显增强，提高生 物量及其活性，保障了工艺运行的物理条件和生化条件，实现系统提效降耗。
